SHINE
vol 3 OTL
ECC88
PARALLEL PUSH PULL, "CIRCLOTRON", HEADPHONE AMPLIFIER
OTL
VERSION |
|
SHINE

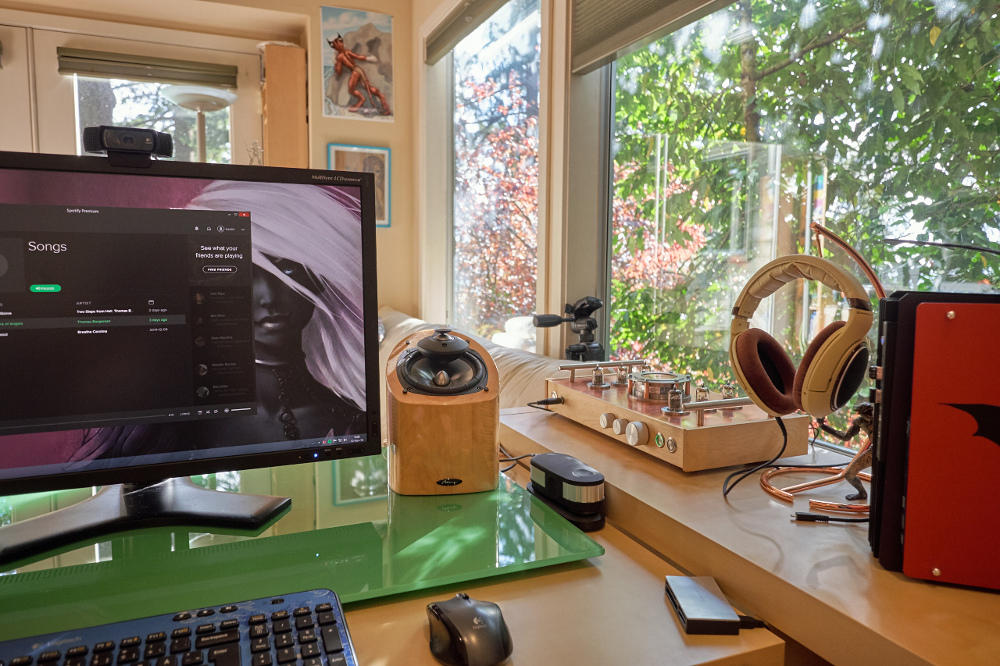

vol 3 OTL nykyisessä
sijoituspaikassaan |
|
Rakenteeltaan tämä vahvistin on kehittynein versio SHINE
vastavaihevahvistimista. Pääasialliset erot Shine
vol 2 OTL:ään ovat kuulokereleen ohjauksessa,
lisätyssä vastakytkennän säädössä ja muotoilussa.
Lisäksi verkkomuuntaja on varustettu kahdella 115 voltin
ensiökäämillä. 230 voltilla käämit kytketään
sarjaan ja 120 voltilla rinnan. Muutoin vahvistimen
kytkennät ovat identtiset Shine vol 2 OTL:n kanssa. Vahvistin
on nyt lähetettty Yhdysvaltoihin.
