METAL BOOGIE 3 SE

PCL84 SINGLE ENDED AMPLIFIER

CONSTRUCTION


METAL BOOGIE 3 SE alustava muotoilusuunnitelma

METAL BOOGIE 3 SE:n alustana tullaan käyttämään kanadalaisen Hammondin valmistamista alumiinisista koteloista muokattuja komponentteja. Lisäksi käytetään 1,5 mm:n alumiinista taivutettuja osia. Alustan sivuille, eteen ja taakse liimataan 4 mm:n koivupaneelit.

CONSTRUCTION OF CABINET

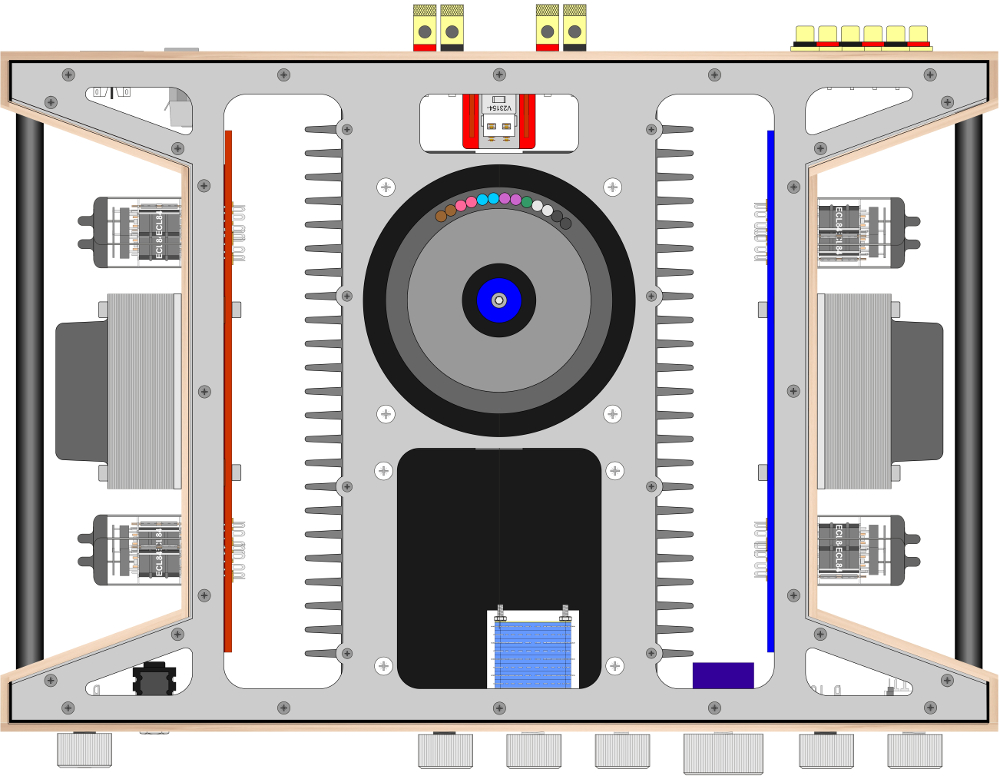

vahvistin kuvattuna päältä

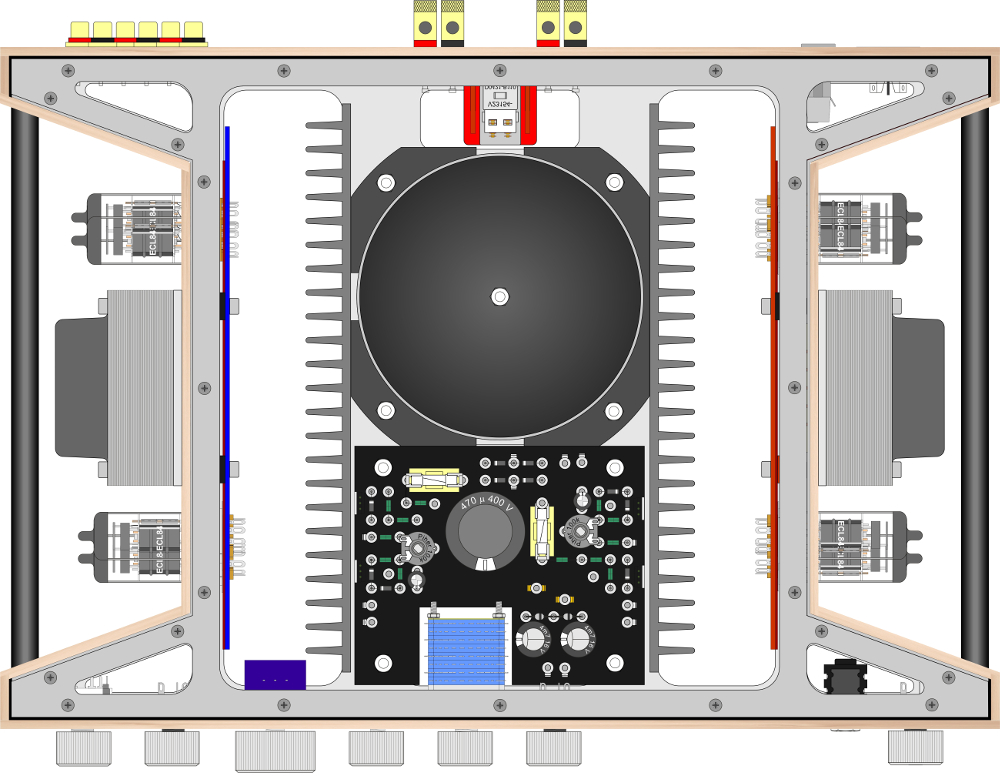

vahvistin kuvattuna alta,

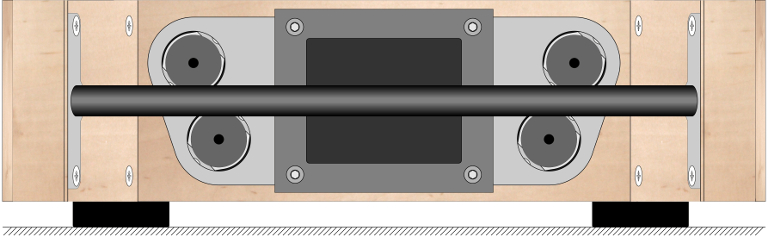

vahvistimen pääty


DETAILS

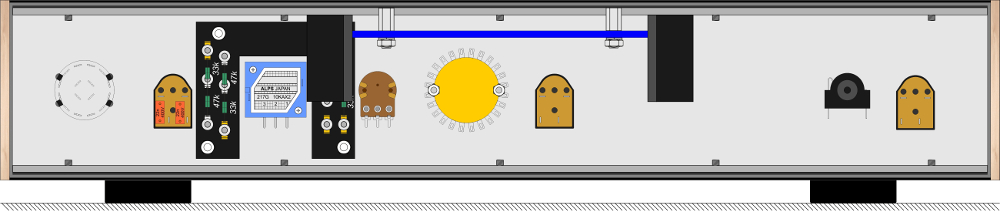

etuosan komponentit: Alumiiniseen etupaneeliin tulee säätimien lisäksi vain loudness komponenttien kytkentälevy. Kuvassa näkyy toinenkin kytkentälevy, johon tulee virtalähteen komponentit. Tämä levy kiinnitetään kuitenkin yläkehykseen.

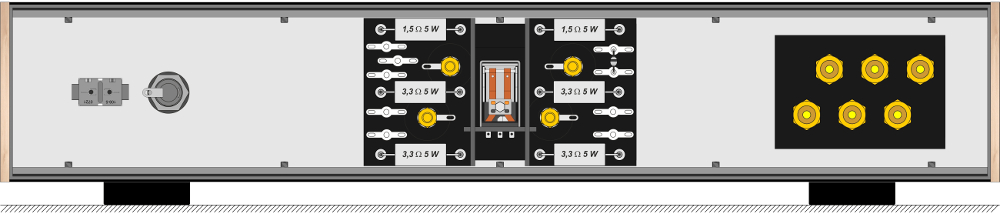

Alla takaseinään tulevat komponentit. Kuvassa näkyvät mustat levyt ovat 2 mm:n lasikuitulaminaatteja. Ne liimataan takaseinän leppäpaneeliin. Laminaatteja varten tehdään alumiinipaneeliin aukot. Laminaatit toimivat leppäpaneelin ohjaimina, joilla leppäaneeli saadaan oikeaan kohtaan. Kaiutinliittimien laminaatti on sen kokoinen, että kuulokerele levyn kytkennät eivät joudu alumiinipaneelia vasten. Kuulokerele levyn ja lasikuitulaminaatin väliin tulee 3 mm:n korokkeet. Näin levyjen väliin jää 3 mm:n väli ja alumiiniin 3,8 mm.

kuulokereleen sijoitus vahvistimen takaseinään

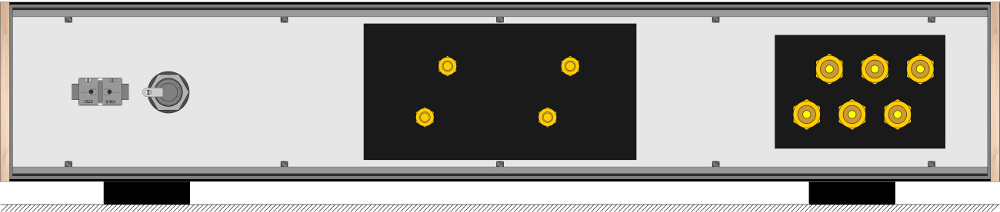

vahvistimen takaosa
