ECL82 SE STEREOVAHVISTIN 2x3,5 W
|
|
|
|

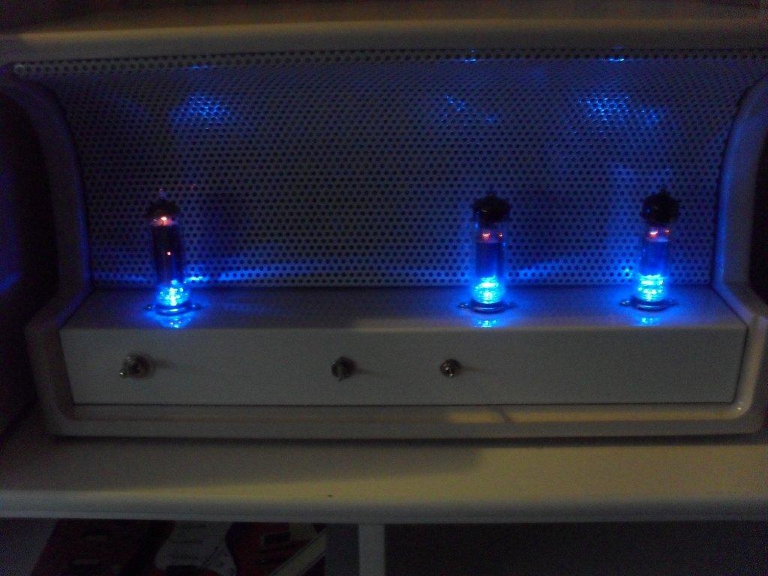

ECL82 SE stereovahvistin,
kuva ŠAri Haanjoki
|
|
2xECL82
SE stereovahvistin rakennettiin jouluna 2007. Vahvistin oli osa
SE-vahvistinkokeiluja, joiden tavoitteena oli yksinkertainen
muutaman watin hyvälaatuinen vahvistin. Tavoitteena oli että
vahvistin täyttää HIFI-vaatimukset muilta kuin tehon osalta.
Testien perusteella tavoite täyttyi myös tämän vahvistimen
osalta.
|
|
|
|
Alla
on kaksi eri versiota 2xECL82 stereovahvistimesta. Ne eroavat
toisistaan pääasiassa virtalähteen osalta. Putken ECL82 suurin
sallittu anodihäviö riippuu anodijännitteestä niin, että alle
250 voltin anodijännitteellä sallitaan häviöteho 7 W ja yli 250
voltin jännitteellä 5 W. Suurin sallittu anodijännite on 300 V.
Audiokäytössä putkesta saadaan kuitenkin suurin teho alle 250
voltin jännitteellä.
Yleisesti
saatavissa verkkomuuntajissa toisiojännite on 250 volttia, josta
tasasuunnattuna saadaan korkeampi jännite. Jotta voitaisiin
käyttää 7 W:n häviötehoa, anodijännite on rajoitettava alle
250 voltin. Käytettäessä putkitasasuuntaajaa ja 50 uF:n
suotokondensaattoria, anodijännite tulee juuri ja juuri sallitulle
alueelle stereovahvistimessa. Toinen mahdollisuus on käyttää
anodijännitteen suodattimessa kuristinsyöttöä, jolloin
pysytään varsin turvallisella alueella. Lisäksi anodijännite
pysyy varsin vakaana laajalla virta-alueella. Allaolevissa
kytkentäkaavioissa toisessa on putkitasasuuntaus ja toisessa
puolijohdetasasuuntaus kuristinsyötöllä anojännitteen
suodattimessa. Protovahvistin on rakennettu putkitasasuuntaajalla.
Puolijohdetasasuuntaus on tällä hetkellä testaamaton.
|
|
|
2xECL82 stereovahvistin kytkentäkaavio putkitasasuuntaaja
|
|
2xECL82 stereovahvistin kytkentäkaavio puolijohe-tasasuuntaaja
|
|
ECL82
SE- vahvistin simulaatioita puolijohdetasa-suuntaaja
|
|
|
2xECL82 stereovahvistin A. Haanjoki
|
|

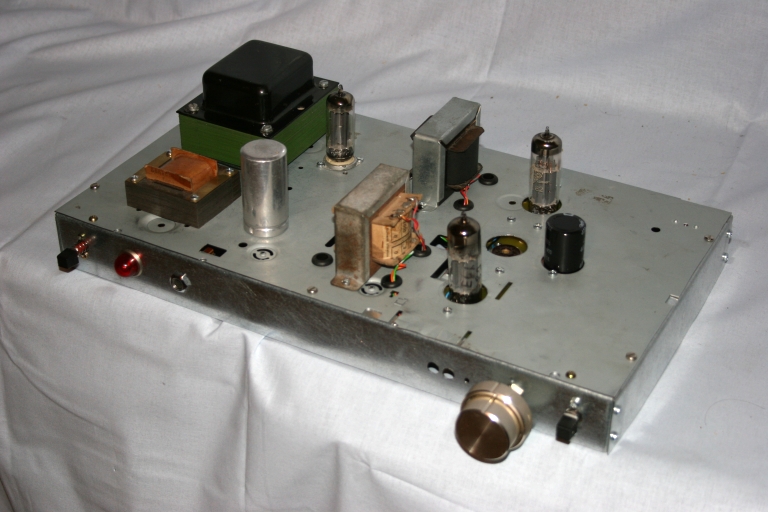

2xECL82 stereovahvistin proto
|
|
ECL82
SE-UL- vahvistin simulaatioita
|
|
|
|
