ELSE 11 SE

ECL11 SINGLE ENDED AMPLIFIER

DIARY

ELSE 11 SE muotoiluehdotus

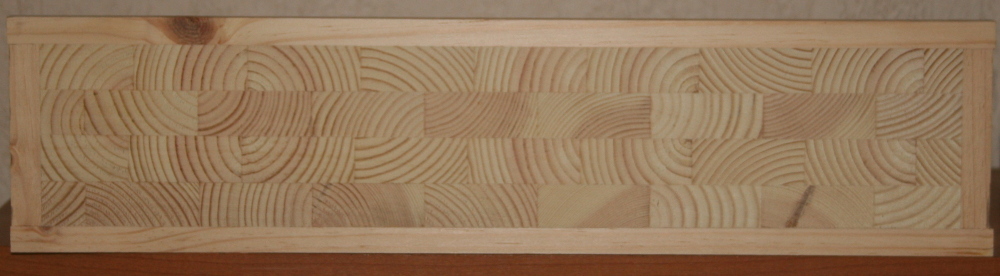

ELSE 11 SE vahvistin sai varsinaisen alkunsa kokeiluista kansalaisopiston puutöissä tiistaina 2.10.2018. Tein ohuita puulevyjä poikkisyihin. Kokeilut onnistuivat hyvin ja tein kaksi 8 mm paksua levyä.

Tämän jälkeen pohdin voisiko näin tehdä myös vahvistimen maskin ja takalevyn ja mihin näitä käyttäisi. Muistui mieleen vanhat kokeilut ECL11 putkella. Näistä kokeiluista oli aikaa jo useampi vuosi. Olin tehnyt aikoinaan sassikset kaikkiin METAL BOOGIE vahvistimiin. METAL BOOGIE vahvistimiin 3 ja 5 olen käyttänyt kuitenkin muita sassiksia. Oli lepäämässä oleva sassiksen aihio. Ehkä tätä voisi käyttää.

Tein muutaman kokeiluluontoisen muotoilusuunnitelman, joita käyttäen kyselin nimiehdotuksia vahvistimelle Suomen radiohistoriallisen seuran foorumilla. Sain kaksi ehdotusta, ELSE ja SONETTI. ELSE vaikutti sopivan moniselitteiseltä ja sillä oli löyhä kytkentä myös Apocalypticaan. SONETIN säästän mahdolliseen vastavaihevahvistimeen. Lisäksi kun astuin 18 kesäisenä Saloran palvelukseen yksi ensimmäisistä työkavereistani oli ELSE. Tässä mennään nyt lauantaina 6.10.2018 klo 18.37.

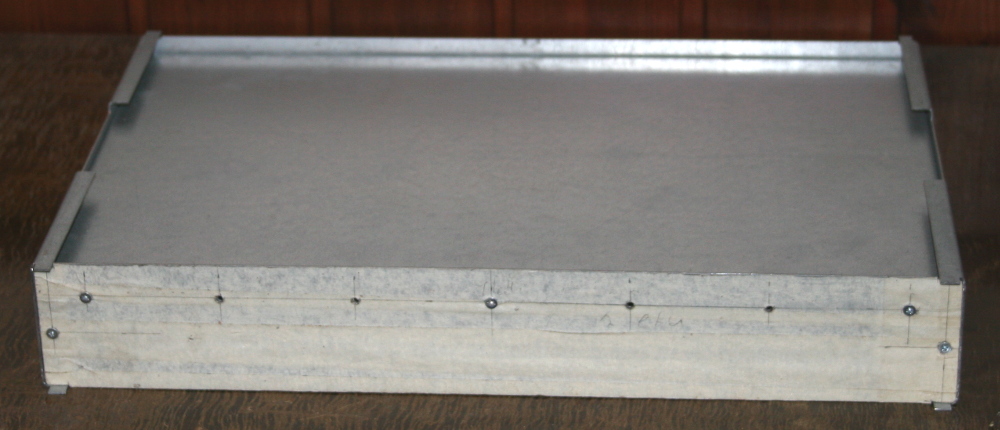

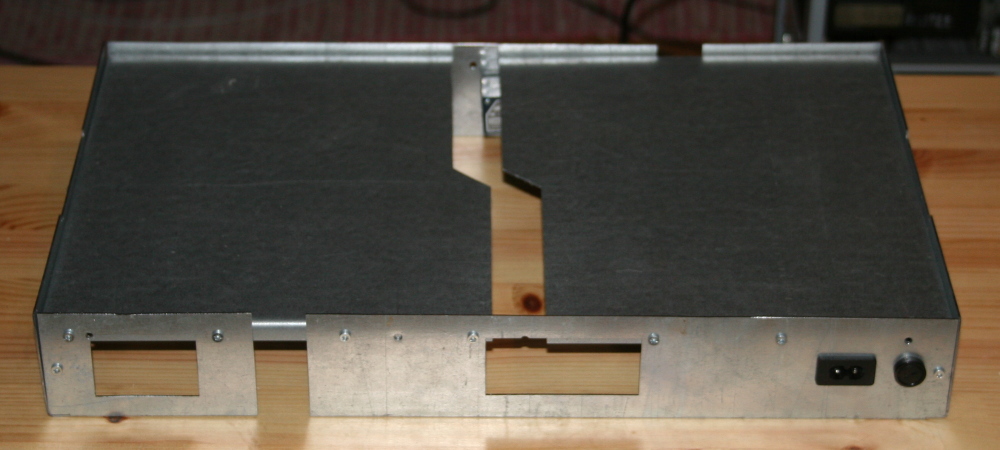

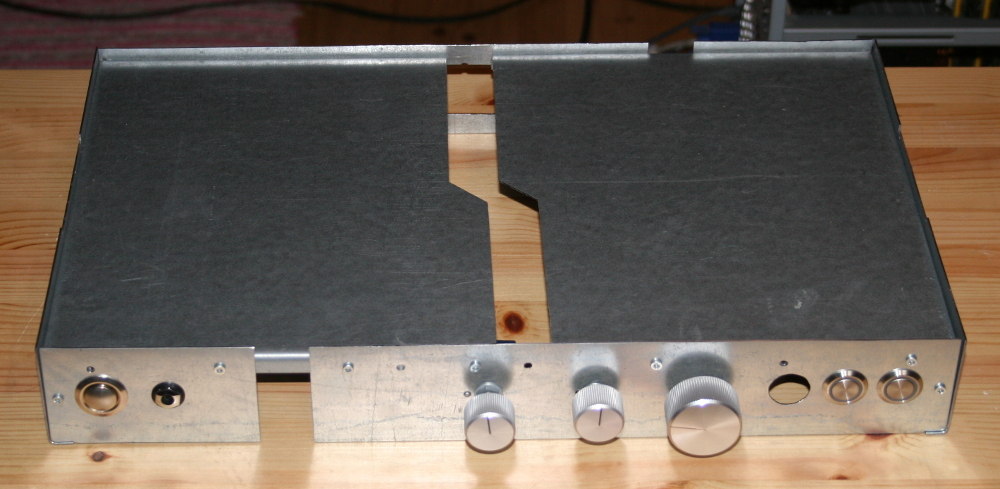

10.10.2018: Ehdin jo aloittaa lepäämässä olleen sassiksen aihion työstämisen, kuvat alla. Pidensin aihion 432:een mm:iin katkaisemalla aihion ja vetämällä osat erilleen 24 mm. Katkaisemalla varsinaisen sassiksen sekä etu- ja takalevyt eri kohdista sain sassiksen pysymään tukevana. Ehdin myös työstää etu- ja takalevyihin tarpeelliset aukot. Sitten sain uuden ajatuksen.

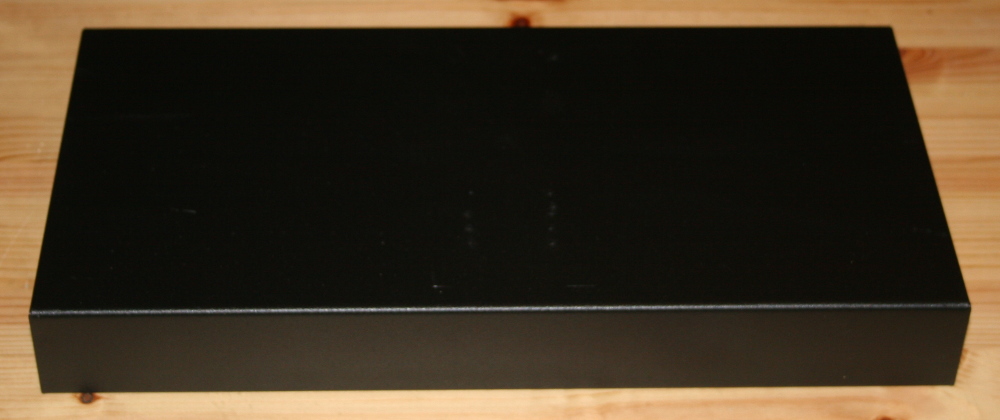

11.10.2018: Kun katselin 432x254 mm:n muotoilukuvia sassis vaikutti liian suurelta. Olin hankkinut vuosia sitten pari Hammondin 406x203x52 mustaa teräksistä sassista, jotka olivat edelleen käyttämättöminä.

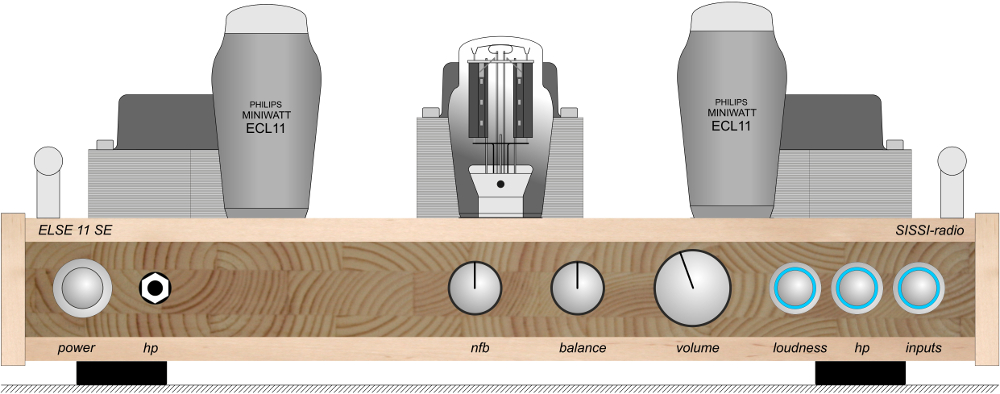

Nämä vaikuttivat sopivan kokoisilta ja niinpä tein uudet muotoilukuvat. Alla on ensimmäinen muotoiluidea. Nyt kokonaisuus vaikutti harmooniselta. Päätinkin tehdä vahvistimen Hammondin sassikselle pienellä muutoksella. Teen vahvistimen sassiksen korkeudeksi 60 mm. Tämä onnistuu sassiksen ympäri tulevilla paneeleilla. Tästä alkaa ELSE 11 SE vahvistimen teko.

DIARY

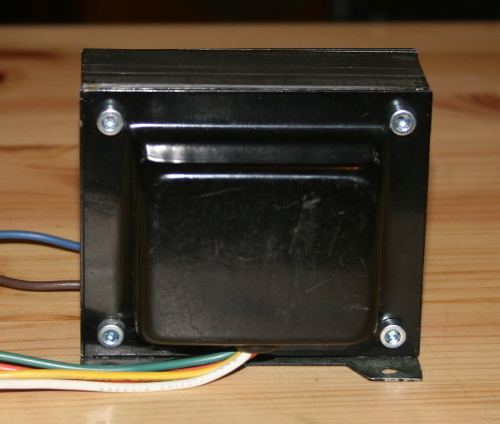

18.10.2018: Tilasain vahvistimeen verkkomuuntajan Hammond 370BX. Olin tehnyt joskus vuosia sitten Hammondin 125ESE päätemuuntajille kiinnikkeet, joilla muuntajaan saa päätypellit. Nämä muuntajat vaativat muotoilun muuttamista.

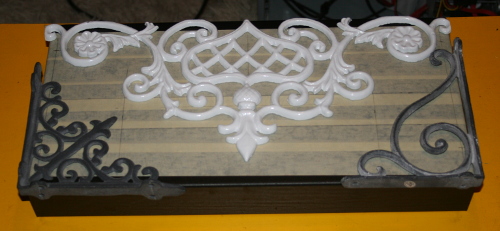

22.11.2018: Kuvassa alla on mallattu vahvistimen kanteen sopivia valurauta-aiheita, ornamentteja. Keskellä olevan ornamentin sahasin eilen metallitöissä irti koiran ruokailuastiatelineen takaosasta. Kokonainen teline on nähtävissä tuolla.

19.10.2018: Piirsin uudet muotoilukuvat uudelleen asemoiduille muuntajille. Samalla muokkasin paneelit sopimaan uuteen muotoiluun.

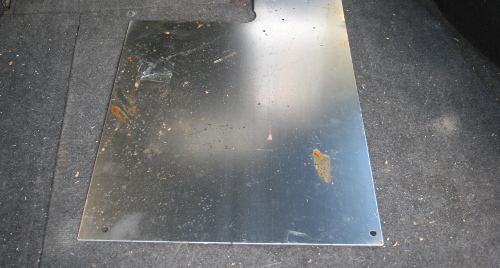

22.10.2018: Hankinnat jatkuvat. Tänään hain kannen ja pohjan materiaalin, 3 mm:n rautaa.

24.10.2018: Kokeilin tänään voiko paneelit höylätä 4 mm:n paksuuteen. Vastaus oli että voi. Höyläsin vahvistimen päätypaneelit. Alla olevassa kuvassa paneelit ovat vielä yhdessä.

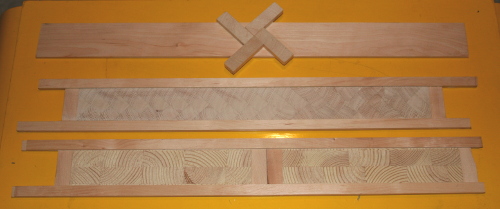

26.11.2018: Puupaneelien teko etenee. Alla olevassa kuvassa alinna on sivujen paneelit. Keskellä on maskin paneeli ja ylinnä takaosan paneeli. Tämän paneelin teko on vasta aloitettu.
