ELSE 11 SE

ECL11 SE AMPLIFIER

DESIGN OF ELECTRONICS


ELSE 11 SE  muotoilusuunnitelma

ELSE 11 SE:n alustava kytkentäkaavion aihio on ollut olemassa jo vuosia. Tämä on perustunut kokeiluihini ECL11 putkella joskus 2014. Kun kokemus ja osaaminen on vuosien myötä lisääntynyt on tämän vahvistimen kytkentäkaavio uudistunut. Merkittävimmät muutoksen ovat tulleet virtalähteeseen ja ja säätöihin tulossa. Tässä on tarkoitus kokeilla anodijännitteen regulointia. Muutoin vahvistimen mitoitus on perustunut LtSpice simulaatioihin.


DESIGN OF ELECTRONICS CIRCUITS

ELSE 11 SE:n kytkentäkaavio muotoutui alla olevan kuvan mukaiseksi jäljempänä olevien simulaatiotulosten perusteella. Virtalähteessä on lisäksi puolijohteilla toteutettu regulaattori, jolla vahvistimen anodijännite (B+) asetetaan 240 volttiin.

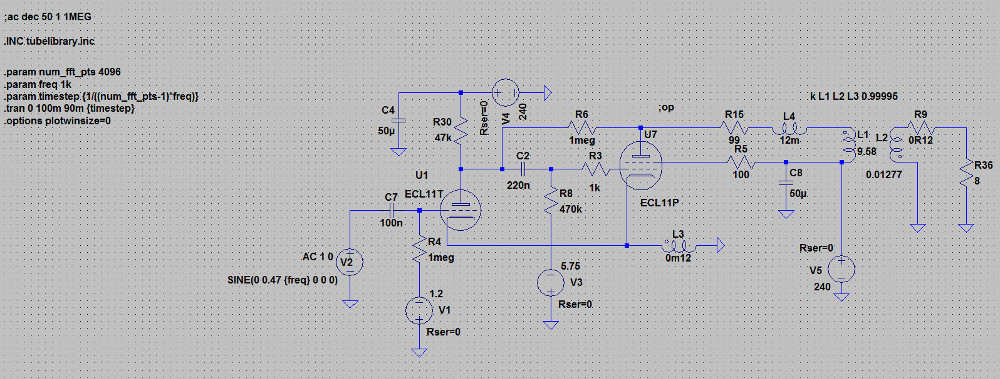

ELSE 11 SE:n lopullinen hionta on tapahtunut simuloimalla LtSpice ohjelmalla. Simuloinnissa käytetty malli on alla kun netto vastakytkentä on 19,5 dB.

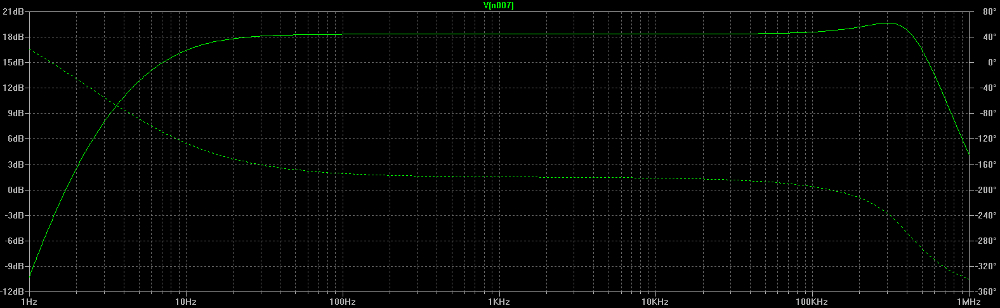

Simuloitavia asioita ovat taajuusvaste, harmooninen- ja keskeismodulaatiosäröt. Vahvistimen netto vastakytkentä on 19,5 dB koostuen 4 dB:n vastakytkennästä tetrodin anodilta sen hilalle, 1,3 dB:n positiivisesta takaisinkytkennästä tetrodin katodille ja 16,8 dB:n vastakytkennästä triodin katodille. Alla vahvistimen taajuusvaste.

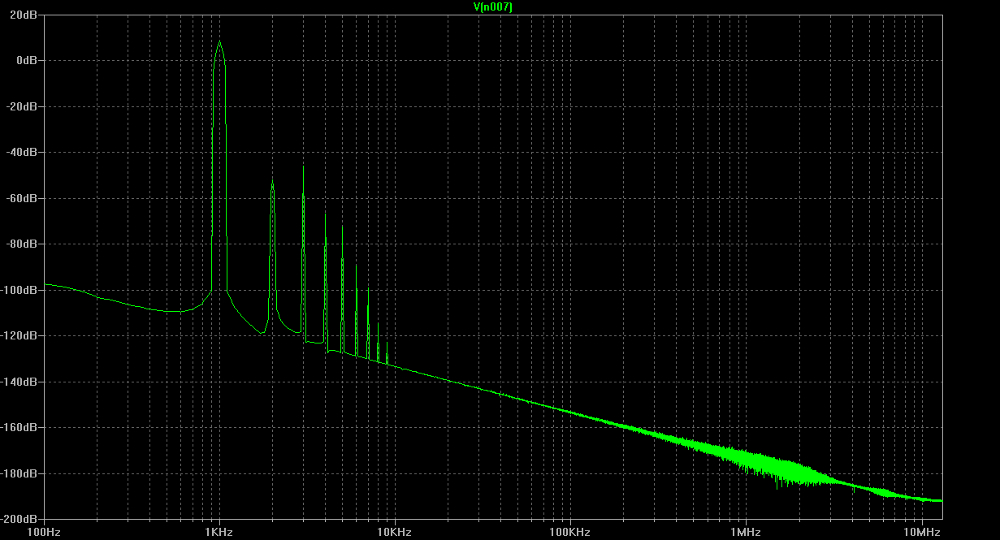

Alla on simulaatiotulos 1 watin lähtöteholla. Säröprosentti on n. 0,2.




DESIGN OF ELECTRONICS LAYOUTS
