Näiden
vahvistimien tarina alkaa Suomen radiohistoriallisen seuran vuoden
2014 rompepäiviltä. Etsin itselleni paria EBL1 putkea Ruska
vahvistimeeni. EBL:t löytyivät mutta sain samalla parin 6BS7
putkia toivomuksella kehittää niistä jotakin. Putket olivat
minulle entuudestaan tuntemattomia. Hypistelin niitä kotimatkalla
ja mielikuvitus laukkasi. Nämä olivat selvästi etuasteputkia,
triodeja vaiko pentodeita, en saanut selvää. Muotoilun kannalta
niissä oli eräs erikoisuus, putken yläpäässä oli liitin
jollekin elektrodille. Kotona sitten selvisi, että kysymyksessä on
etuaste pentodi ja ohjaushila on putken yläpään liittimessä.
Anodihäviö pentodina oli pieni vain 0,5 W. Tämä sulki pois OTL
kuulokevahvistimet. Triodina häviöteho olisi 1,75 W, mutta putken
ominaisuudet eivät salli tällöinkään OTL
kuulokevahvistinta. Kuulokevahvistin olisi kuitenkin
tehtävissä päätemuuntalla varustettuna.
Valitsin
alkuun kuitenkin toisen tien käyttää putkea etuasteissa.
Ensimmäisenä syntyi idea SE vahvistimesta. Pentodina vahvistusta
on etuasteessa paljon, jolloin on mahdollista käyttää loivia tai
suuritehoisia pääteputkia. Muotoilullisesti sopiva kandidaatti

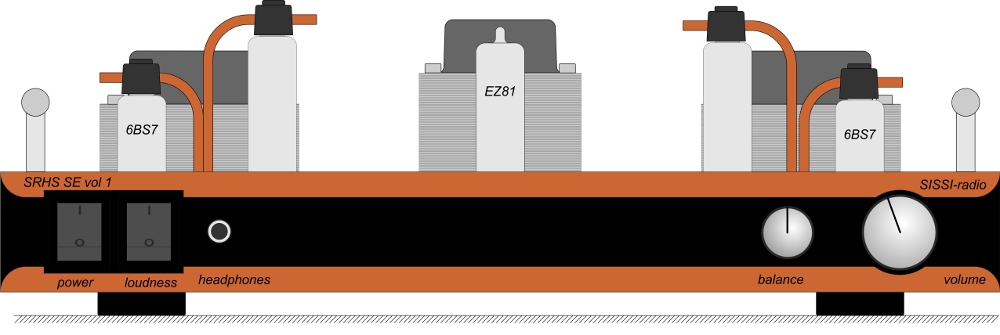

olisi EL81. Näin syntyi kytkentä SRHS vol 1 vahvistimelle. Olin
rakentanut joukon vastavaihevahvistimia kaskodilla tuloasteessa.
Kaskodin voisi hyvin korvata pentodilla. Olin jo aiemmin pohtinut
vastavaihevahvistinta EBL21 ja EF22 putkilla. Käyttämällä EF22:n
tilalla 6BS7 putkea syntyi kytkentä SRHS vol 2 vahvistimelle.
|
