SHINE vol 3 OTL

ECC88 PARALLEL PUSH PULL, "CIRCLOTRON", HEADPHONE AMPLIFIER

DESIGN

SHINE vol 3 OTL ulkoasusuunnitelma

Shine sarjan aiempien vahvistimien muotoilussa putket oli sijoitettu kotelon sisään. Tämä vahvistin ei jää itselle ja tuleva käyttäjä esitti toivomuksen, että putket olisivat näkyvissä. Myös kuparin käyttö oli joidenkin aikaisempien vahvistimieni tavoin toivottavaa. Näistä lähtökohdista syntyi tässä kuvattu muotoiluidea. Vahvistimessa on pari muutakin muutosta. Aiemmin saatoin suunnitella vahvistimen omille kuulokkeilleni. Nyt en tiedä etukäteen kuulokkeiden impedanssia. Tämän vuoksi vahvistimeen on lisätty säätö kuulokeimpedanssien sovittamiseksi. Toiseksi kytkimellisten kuulokeliittimien saanti osoittautui vaikeaksi. Tästä syystä vaihto kuulokkeiden ja kaiuttimien välillä tehdään erillisellä kytkimellä. Muutoin elektroniikka on säilynyt ennallan Shine vol 2 OTL:ään nähden. Ulkoasullisesti merkittävä muutos on EI pakkamuuntajan vaihtaminen toroidiin ja sen tuominen näkyville kotelon ulkopuolelle. Kuparipinnan suojaamiseksi kotelon päissä on teräksiset kahvat. Näitä voidaan tarvittaessa käyttää suojakotelon kiinnitykseen.

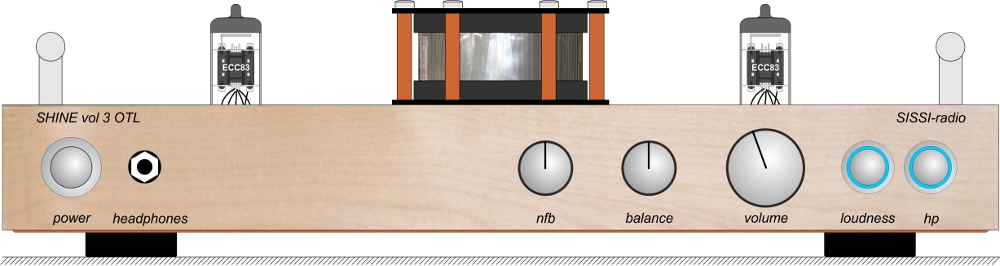

Ulkoasu muuttui vielä kerran. Vahvistimen laatikkomainen olemus vaivasi ja jotakin oli tehtävä. Se jotakin oli päätypalikoiden lisääminen. Tämä muutos hävitti laatikkomaisuuden. Samassa yhteydessä muutin kytkimien ledien värit vihreiksi.

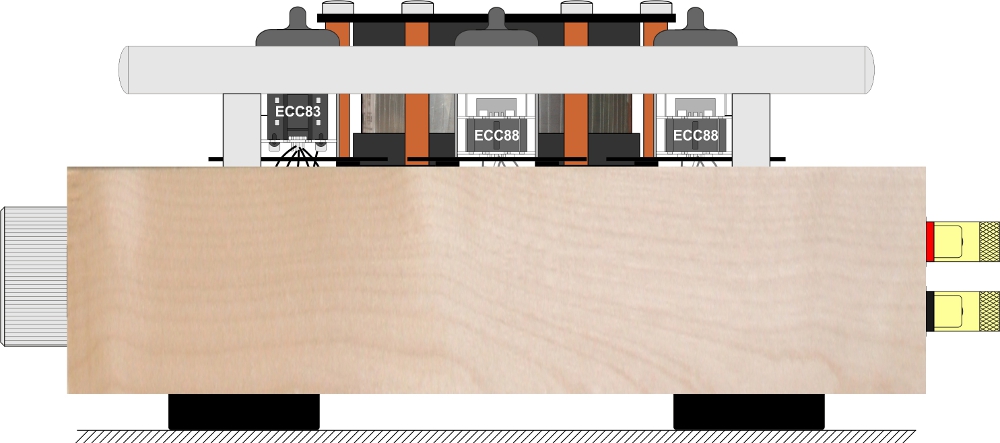

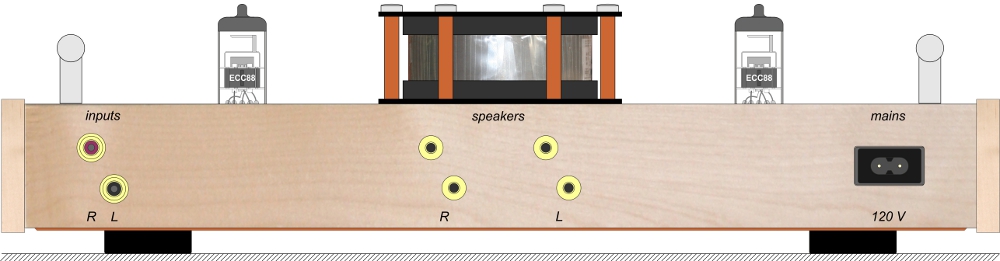

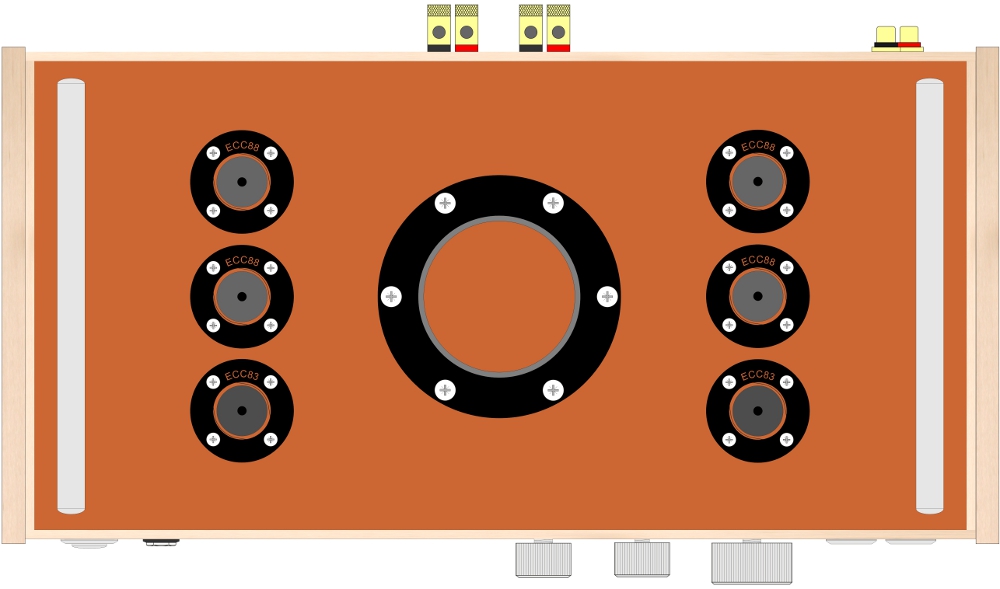

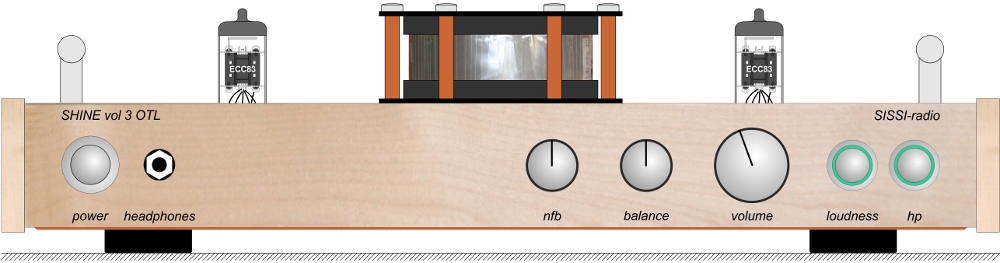

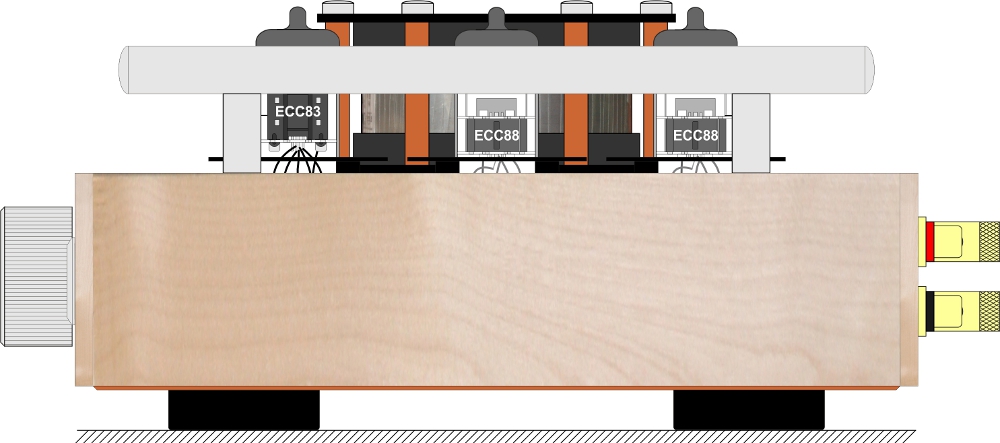

Ulkoasusuunnitelma muuttui vielä kerran kesken kotelon teon. Liimasin koivuaneelit alumiinisassiksen eteen, taakse ja sivuille ja viimeistelin niitä maalausta varten. Paneelit olivat kuitenkin siksi nättiä puuta ettei niitä voinut maalata. Onneksi muutokset oli vielä tehtävissä. Sassiksen yläpinnassa olevasta magneettisuojasta alumiini oli vaihdettavissa kupariin ja tekemällä siitä ulkopinnan. Näin syntyi alla oleva muotoilusuunnitelma. Käytännössä muutokset ovat pieniä, jätetään paneelit maalaamatta ja pienennetään kannen ja pohjan kuparilevyjä. Visuaalisen vaikutelman muutos on sitäkin suurempi.

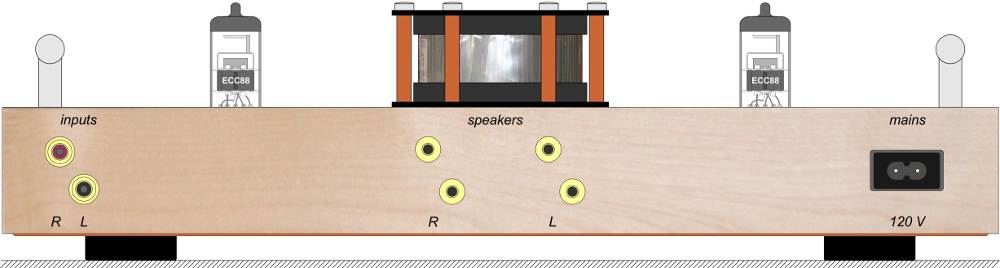

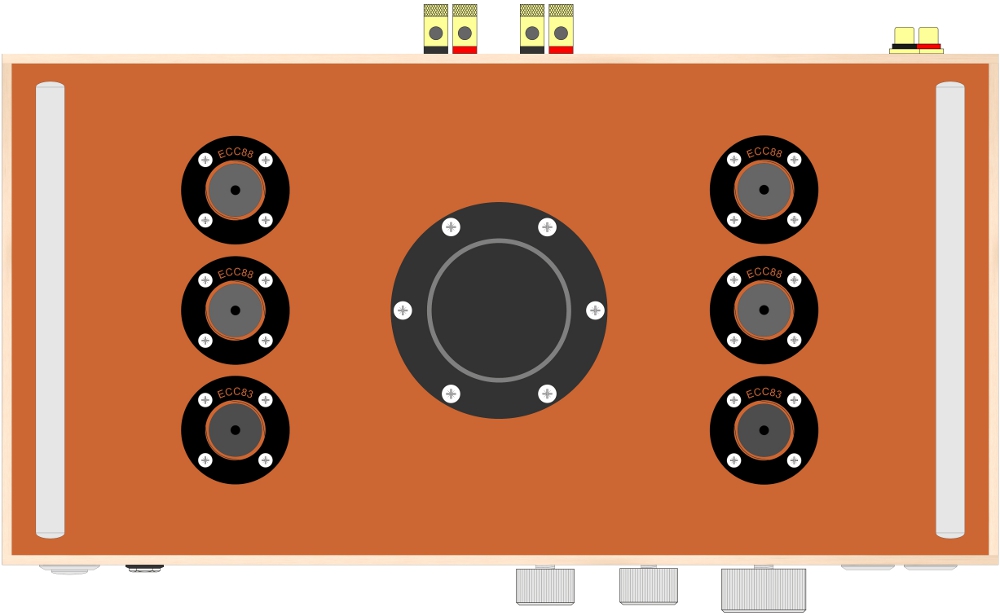

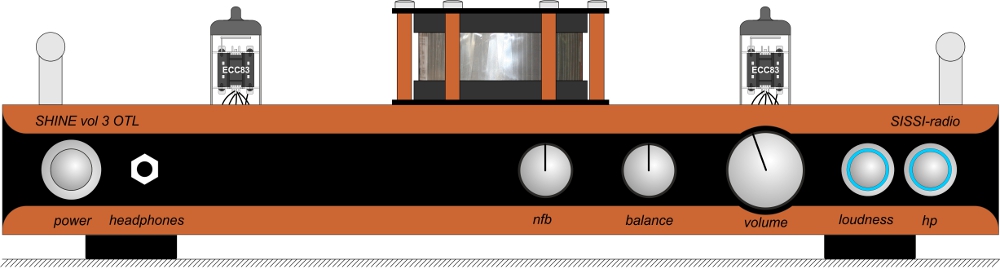

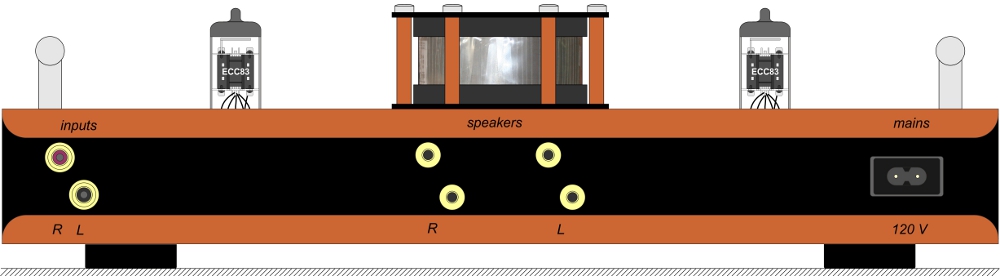

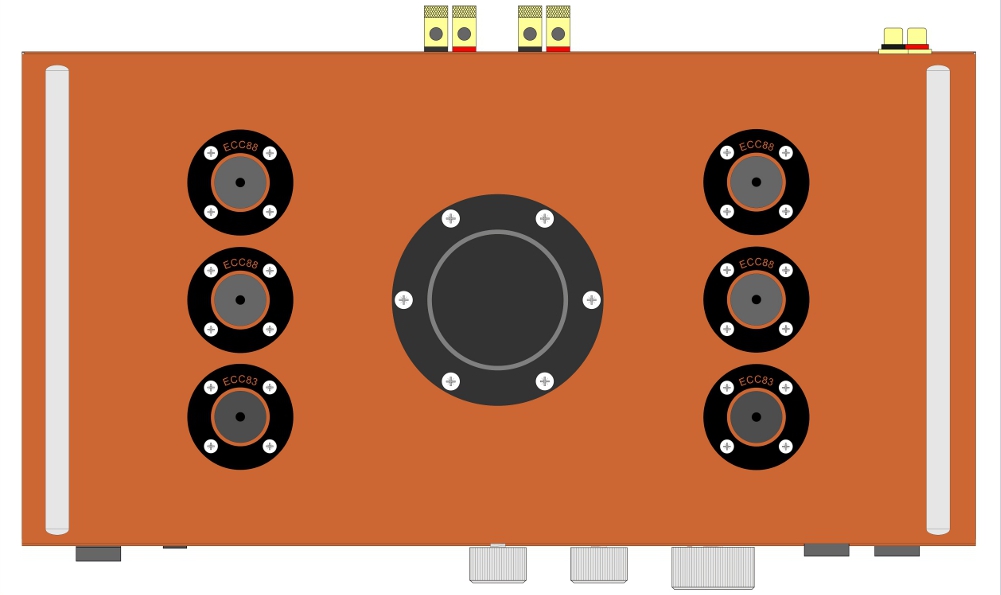

Ulkoasusuunnitelma muuttui vain pari päivää aikaisemmin kuin alkoi sassiksen rei'itys. Sysäyksen muutokseen antoivat pyöreät kytkimet. Nämä saapuivat saman päivän aamuna jona alkoi sassiksen työstö. Uudistunut suunnitelma on alla. Vahvistin tullaan toteuttamaan tämän uudistetun suunnitelman mukaisesti.

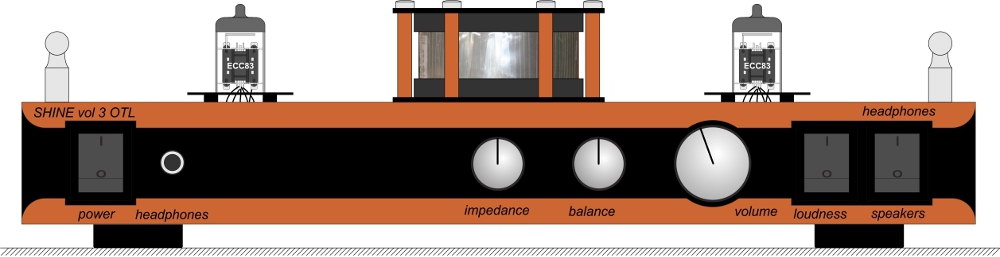

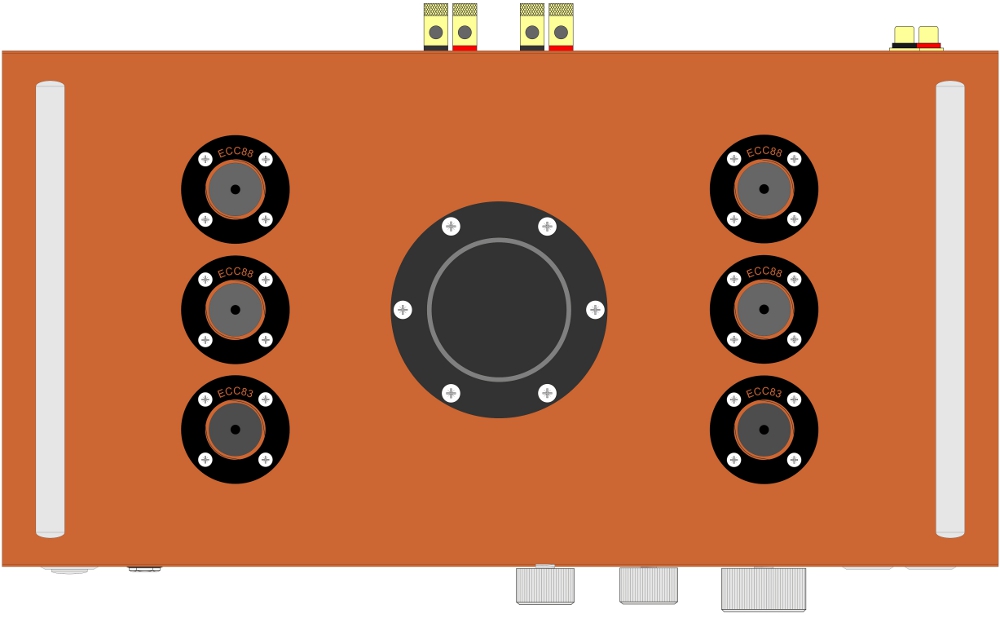

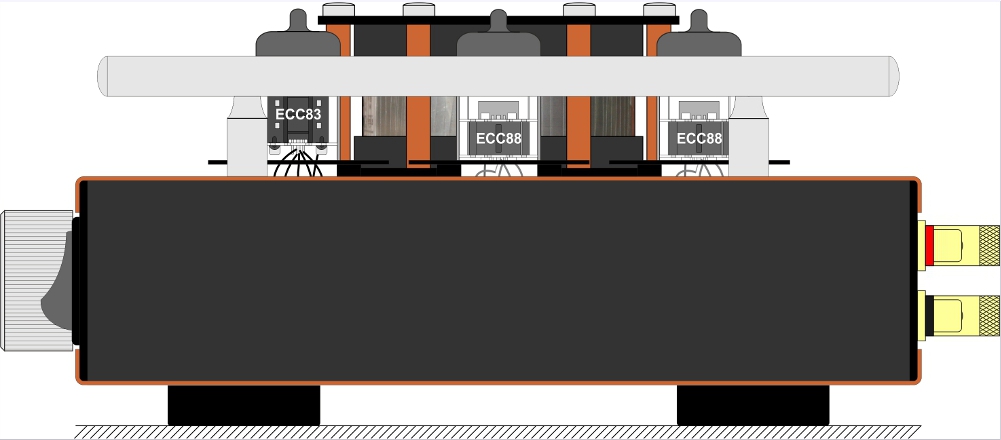

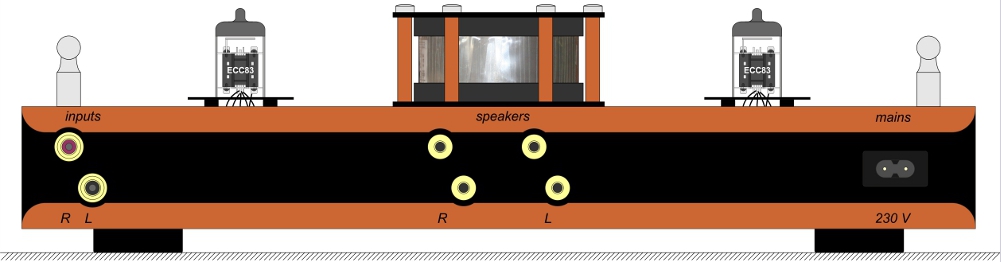

Alustava ulkoasusuunnitelma valmistui 18.8.2014. Suunnitelma perustui hammondin 406x203x51 teräsalustalle. Toinen leimallinen piirre on toroidi muuntaja verkko-osassa. Alustavan suunnitelman kuvat ovat alla.
