KISMET HT CENTER

ECL82 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER

DESIGN OF MECHANIC

KISMET HT alustava muotoilusuunnitelma

Kismet HT centerin alustana tullaan käyttämään kanadalaisen Hammondin valmistamaa alumiinista alustaa. Tähän tehdään tarvittavat rei'ityksetliittimille, kytkimille ja säätimille. Alustan sivuille, eteen ja taakse liimataan 4 mm:n koivupaneelit. Alumiinisassiksen koko on 305x254x52. Mitat ovat millimetreinä. Sassiksen yläosaan tulee magneettisuojat, joina toimivat 1 mm:n teräslevy ja 1,5 mm:n alumiini. Pohja ja kansi tulevat 1 mm:n kuparista. Alustan kokonaiskorkeudeksi tulee 56,5 mm. Lisäksi tulevat luonnollisesti putket ja muuntajat sekä pohjaan jalkatassut.

Aloitin mekaniikan suunnittelun keskusyksiköstä. Alla on sen sassiksen suunnitelma.

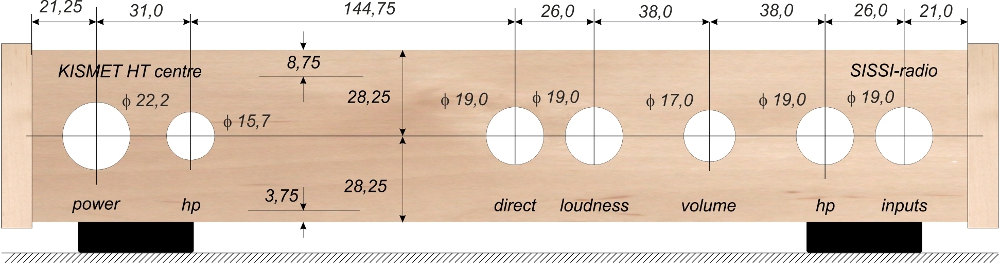

etupaneelin mitoitus, 4 mm koivua

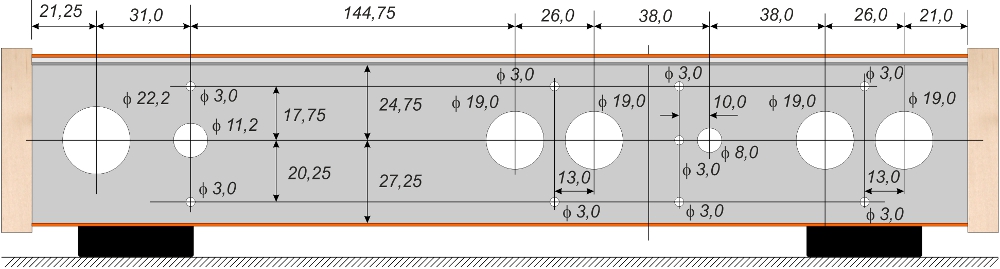

sassiksen etuosan mitoitus, 1,2 mm:n alumiini

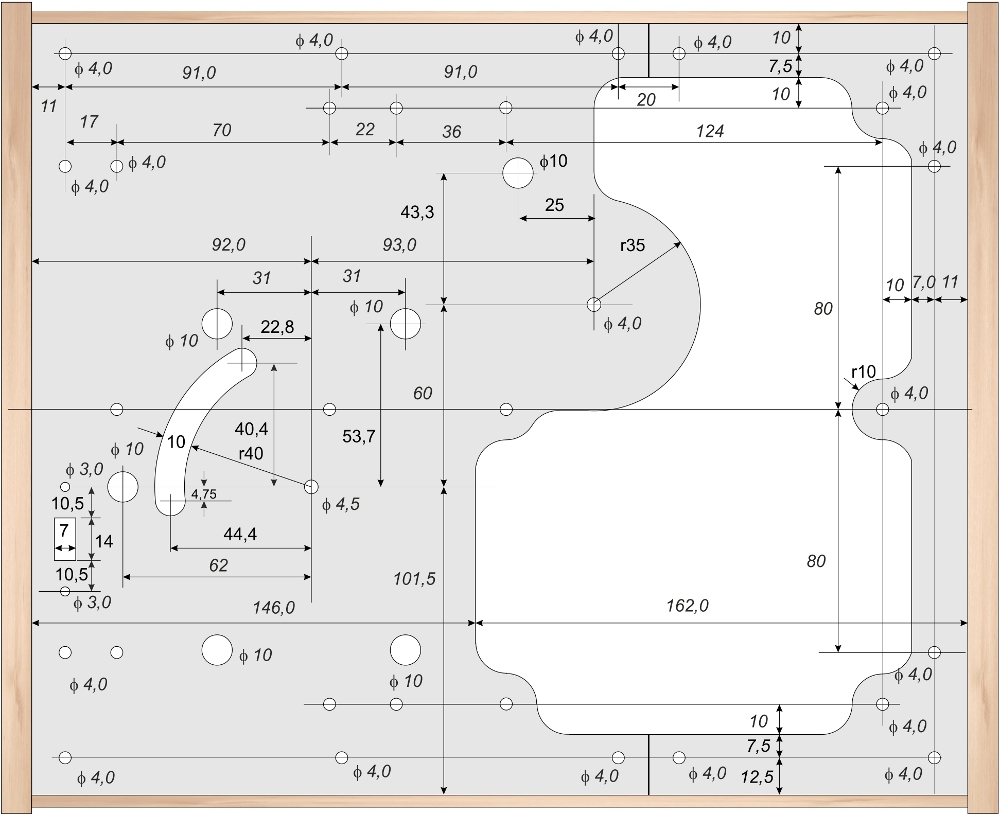

Alla on sassiksen mitoitus päältä, 1,2 mm:n alumiini. Häiriösuojalla on sama mitoitus. Suoja koostu päällekkäin olevista 1 mm:n sinkitystä teräslevystä ja 1.5 mm:n alumiinista.

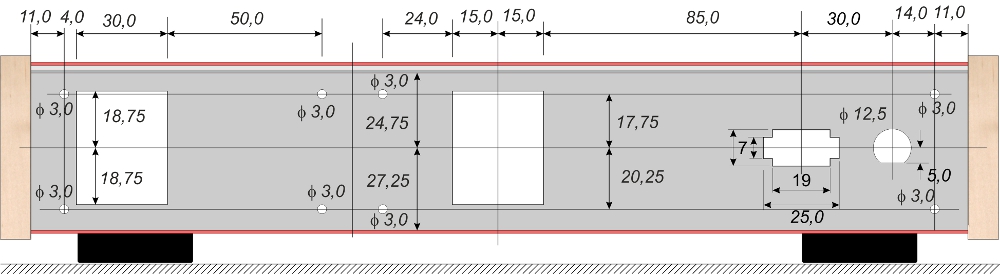

sassiksen takaosan mitoitus, 1,2 mm:n alumiini

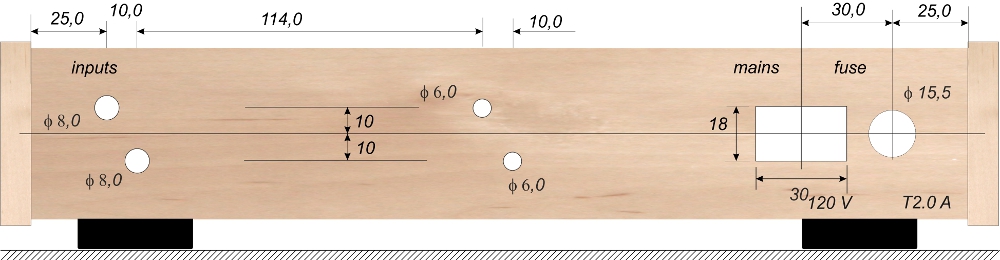

takapaneelin mitoitus, 4 mm koivua

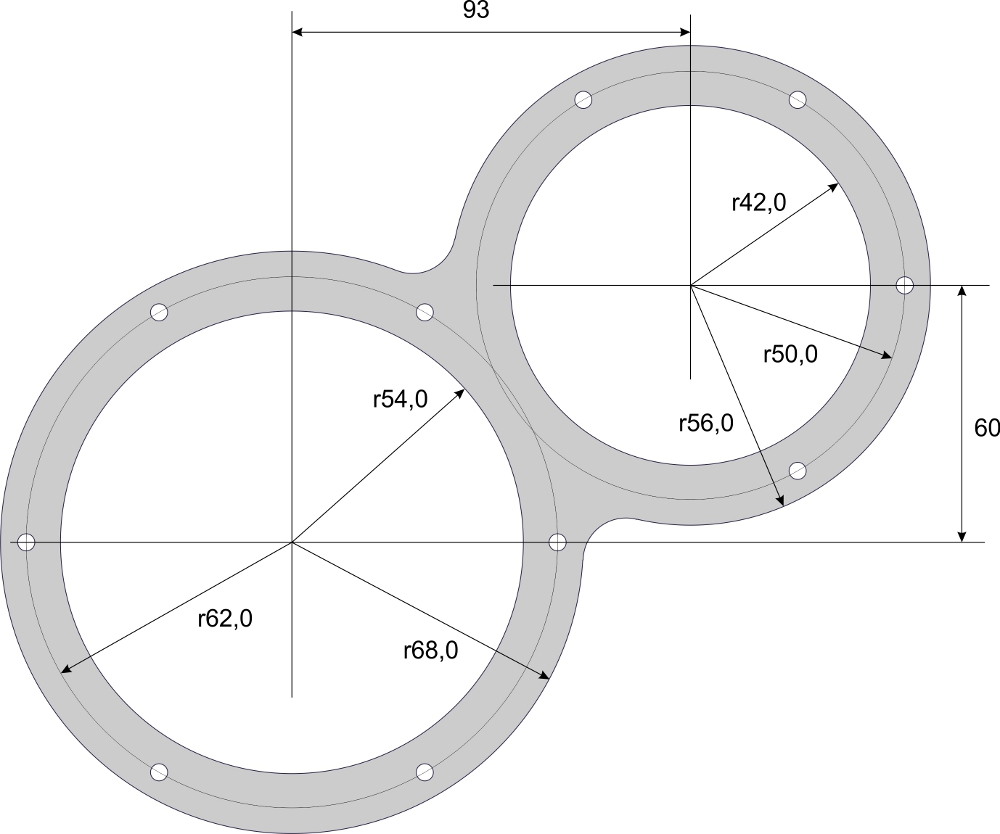

muuntajasuojan ala- ja yläosa
