KISMET HT

ECL82 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER

DESIGN OF MECHANIC

KISMET HT alustava muotoilusuunnitelma

Kismet HT:n alustana tullaan käyttämään kanadalaisen Hammondin valmistamaa alumiinista alustaa. Tähän tehdään tarvittavat rei'ityksetliittimille, kytkimille ja säätimille. Alustan sivuille, eteen ja taakse liimataan 4 mm:n koivupaneelit. Alumiinisassiksen koko on 432x254x52. Mitat ovat millimetreinä. Sassiksen yläosaan tulee magneettisuojat, joina toimivat 1 mm:n teräslevy ja 1,5 mm:n alumiini. Pohja ja kansi tulevat 1 mm:n kuparista. Alustan kokonaiskorkeudeksi tulee 56,5 mm. Lisäksi tulevat luonnollisesti putket ja muuntajat sekä pohjaan jalkatassut.

Aloitin mekaniikan suunnittelun keskusyksiköstä. Alla on sen sassiksen suunnitelma.

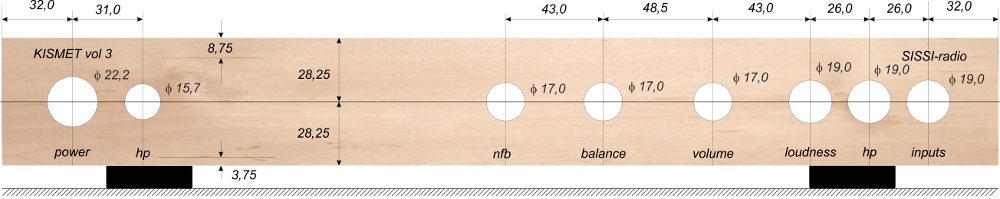

etupaneelin mitoitus, 4 mm koivua

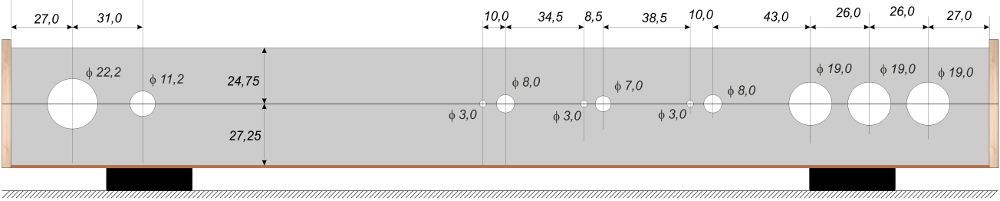

sassiksen etuosan mitoitus, 1,2 mm:n alumiini

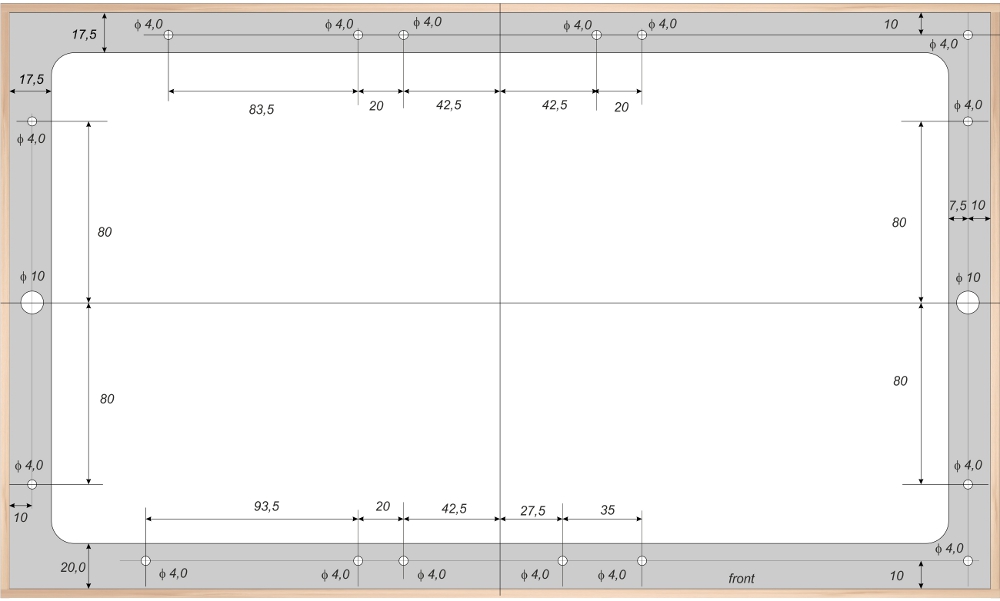

sasiksen mitoitus päältä, 1,2 mm:n alumiini

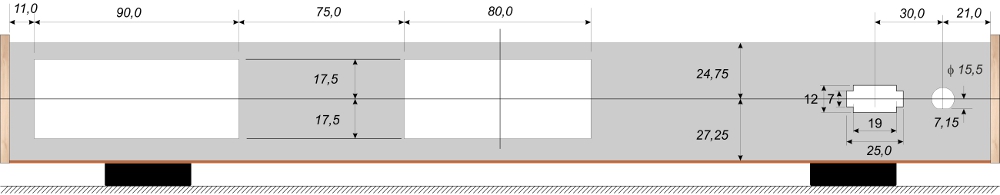

sassiksen takaosan mitoitus, 1,2 mm:n alumiini

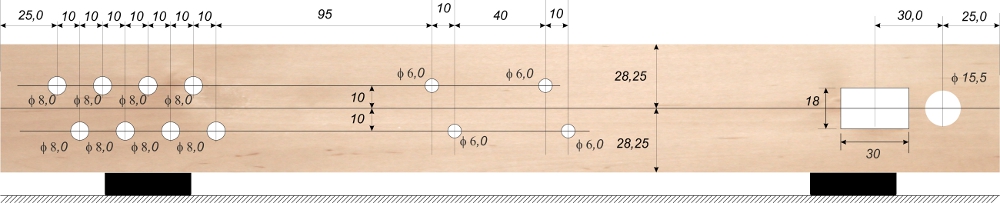

takapaneelin mitoitus, 4 mm koivua

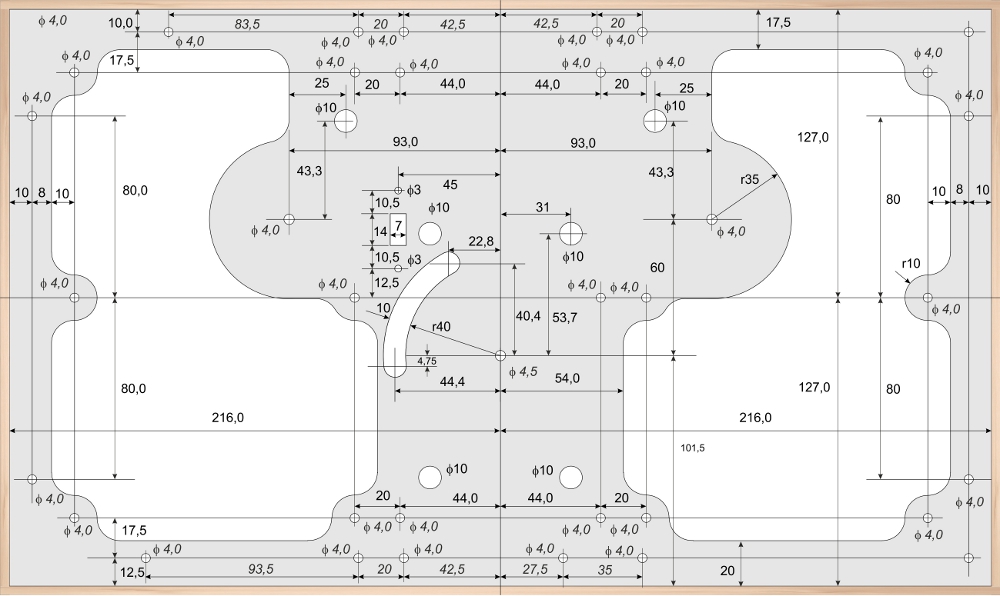

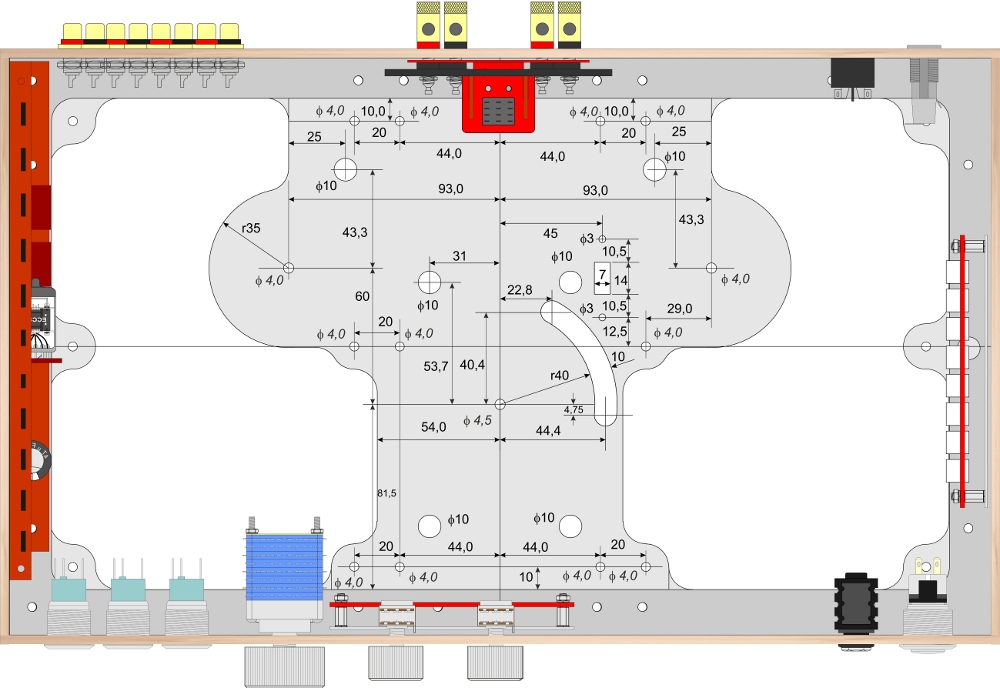

Häiriösuojan mitoitus ylempi kuva. Kuva on yläpuolelta nähtynä. Suoja koostuu kahdesta kerroksesta. Ylinnä on 1,5 mm:n alumiini ja sen alla 1 mm:n sinkitty teräs. Häiriösuojien päälle tulee kolme raskasta muuntajaa. Jotta häiriösuojat eivät taipuisi liikaa muuntajien aiheuttaman kuorman alla tulee niiden alle vielä tukilevy, alempi kuva. Kuva on alapuolelta nähtynä. Tukilevy on 1,2 mm:n duralia (alumiinia).



VAHVISTIMEN KANSI JA POHJA JA NIIHIN TULEVAT KOMPONENTIT

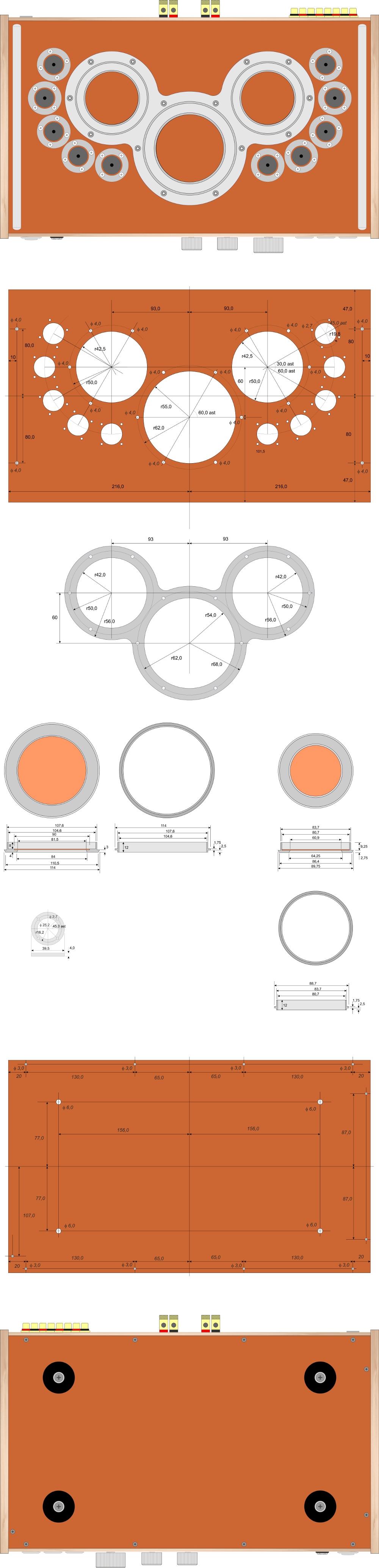

Verkko- ja päätemuuntajat tulevat osittain näkyviin. Ne suojataan kuitenkin niin, että ne eivät vahingoitu vahingossa. Kuvissa alla ovat muuntajien suojaamiseen tarkoitetut komponentit. Kanteen tulee lisäksi kaulukset putkille ja kahvat. Ylimmässä kuvassa näkyy kansi kalustettuna. Seuraavassa kuvassa on kannen rei'itys. Kannen materiaali on 1 mm:n kuparia. Seuraavassa kuvassa on muuntajasuojan kehykset, Materiaalina on 3 mm:n rauta. Kehyksien aukkoihin sorvataan suojakiekot, jotka ovat seuraavassa kuvassa. . Alimmista kiekoista muuntajat tulevat läpi ja ylemmät kiekot suojaavat muuntajat ylhäältä. Ylempien kiekkojen keskiaukkoihin tulevat kuparilevyt. Suuremmat kiekot tulevat verkkomuuntajalle ja pienemmät päätemuuntajille. Samalla tasolla on myös putken kauluksen mitoitus. Kannen kahvat ovat vakio kaapin kahvoja. Kannen kiinnitys tapahtuu kahvojen kiinnitysruuvien avulla.  Kahdessa alimmassa kuvassa ovat pohjan mitoitus ja kalustus. Jalkatassut ovat valmiina hankittuja. Pohja kiinnitetään peltiruuveilla.


DESIGN OF CENTER CHANNEL OUTPUT

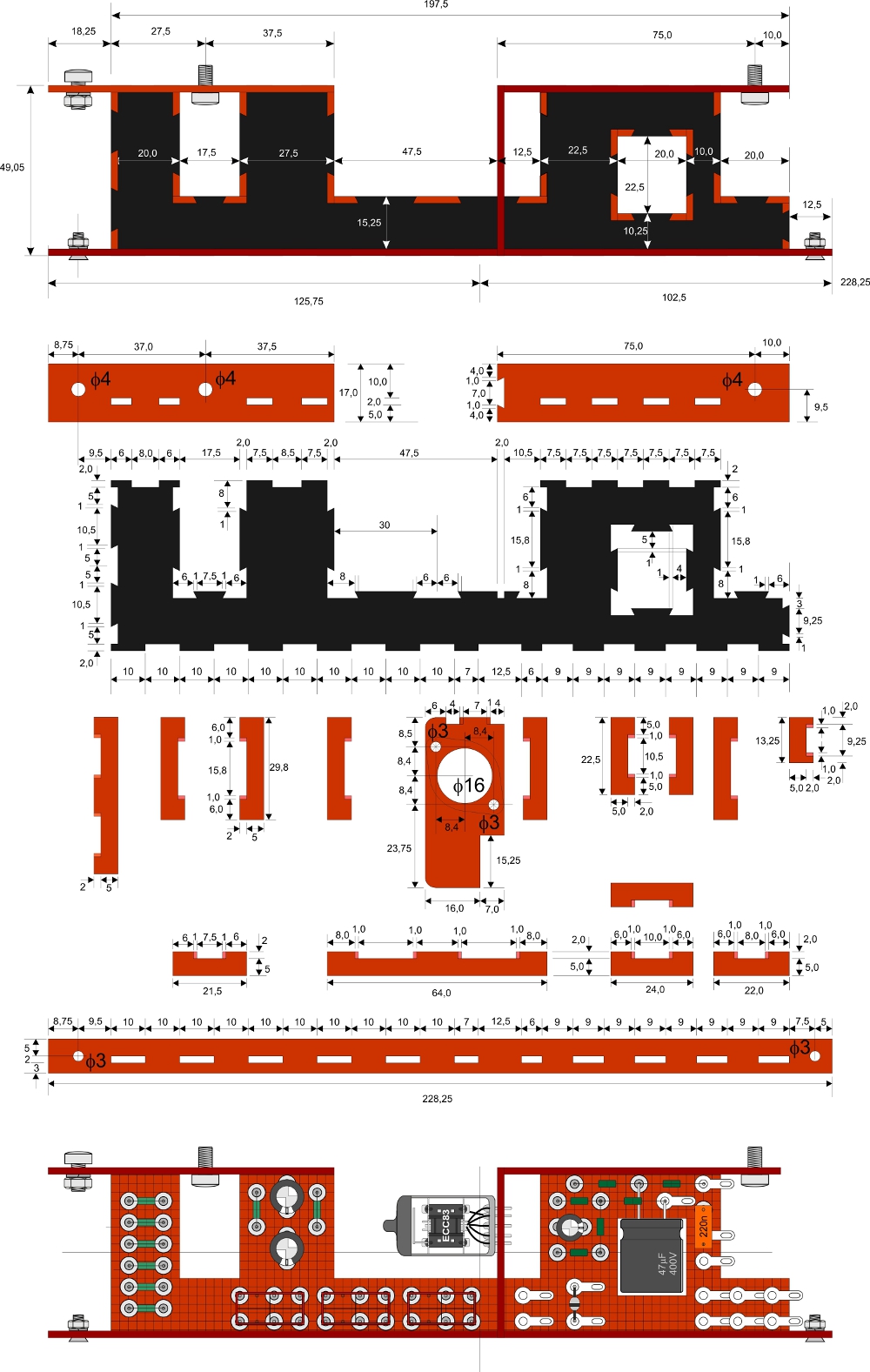

Kismet HT keskusyksikön oikeaan päätyyn  tulee keskikanavan ulostuloon tarvittavat komponentit. Kytkewntäalusta tehdään 2 mm:n lasikuitulaminaatista. Kuvassa alla on kytkentäalustan suunnitelma.
