KISMET HT

ECL82 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER

DESIGN

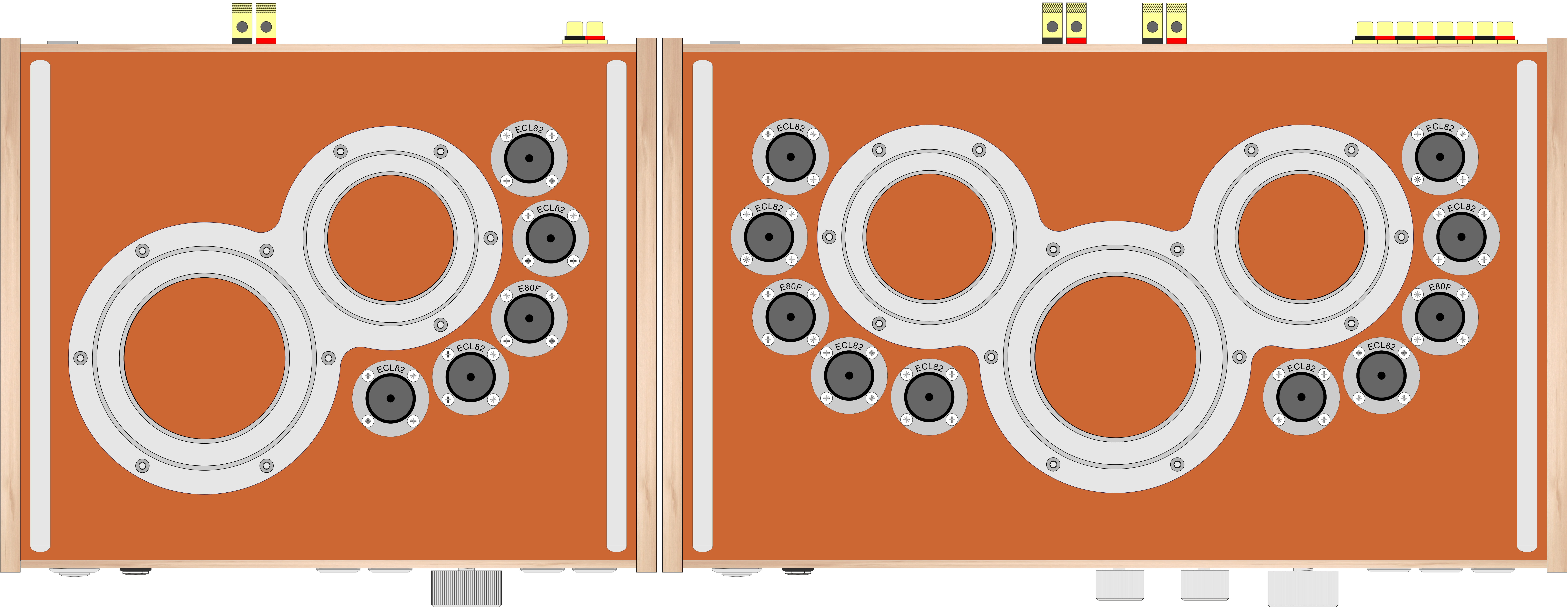

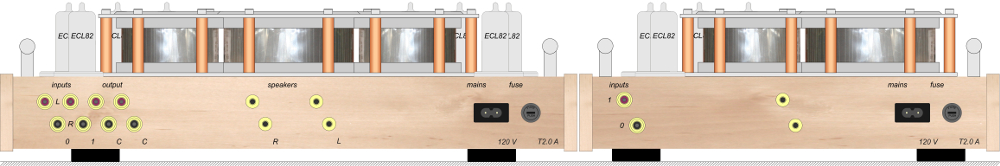

KISMET HT muotoiluidea

Kismet sarjan vahvistimia yhdistää vastavaihe. "circlotron" rakenne ja putki ECL82. Muotoilullisesti vahvistimet eroavat toisistaan merkittävästi. Tämä vahvistin ei jää itselle ja tuleva käyttäjä esitti toivomuksen, että putket olisivat näkyvissä. Myös puun ja kuparin käyttö oli joidenkin aikaisempien vahvistimieni tavoin toivottavaa. Viime hetkellä tuli toivomus kolmesta tehovahvistimesta, jotta vahvistin soveltuisi kotiteatterikäyttöön.

Edellä olevista lähtökohdista Lähdin kehittelemään muotoilua. Vahvistimen teko eteni Kismet vol 3:n suunnitelman mukaan. Vahvistin oli vielä suunnitteluvaiheessa eikä yhden tehovahvistimen lisäys muodostunut näin ongelmaksi. Pohjana tälle suunnitelmalle on Kismet vol 3. Muutokset keskusyksikköön ovat pieniä. Yhtenäisen ulkoasun vuoksi poistin vahvistimesta päätypalikat. Muita muutoksia ovat vastakytkennän säädön poistaminen ja sen korvaaminen keskivahvistimen balanssisäädöllä. Myös elektroniikkaan tulee pieniä muutoksia. Volumesäätö on kaikille kanaville yhteinen samoin kuin loudness ja tulovalintatoiminnat. Jotta keskikanavan vahvistin voidaan sijoittaa vapaasti tullaan keskikanavan lähtöön lisäämään kotelon sisälle sijoitettava katodiseuraajana toimiva putki.
