KISMET HT

ECL82 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER

DEVELOPMENT of IDEAS

muotoiluidea

Ennen päätymistä lopulliseen toteutettavaan versioon, käyn tyypillisesti läpi useita ideoita. Syystä tai toisesta valtaosa ideista tulee hylätyksi vain yhden valikoituessa toteutukseen. Joukossa on varmasti toteuttamiskelpoisiakin mahdollisesti jopa parempia kuin toteutettava versio. Ulkoasu on yleensä ensimmäinen lukkoon lyöty seikka.  Luonollisesti sekin elää elektroniikan kehityksen myötä tai jonkin uuden idean takia. Ennen ensimmäistäkään piirrosta tässä vahvistimessa oli lyöty lukkoon vahvistimen topologiaksi vastavaihe ("circlotron") ja toroidit sekä verkko- että päätemuuntajissa. Seuraavaksi kiinnitin putket ECL82 ja lähtötehon 2x16 W tai 2x20 W suurehkolla säröllä. Tämän jälkeen alkoi varsinainen ideointi. Muotoiluun sekä elektroniikan toteutukseen on olemassa useitakin vaihtoehtoa. Piirto-ohjelmat ovat helppo ja nopea tapa testata eri vaihtoehtoja. Tälle sivulle on kerätty joitakin näistä kokeiluista. Nyt hylätyistä ideoista jotkut voivat toteutua myöhemmin jossakin toisessa vahvistimessa.

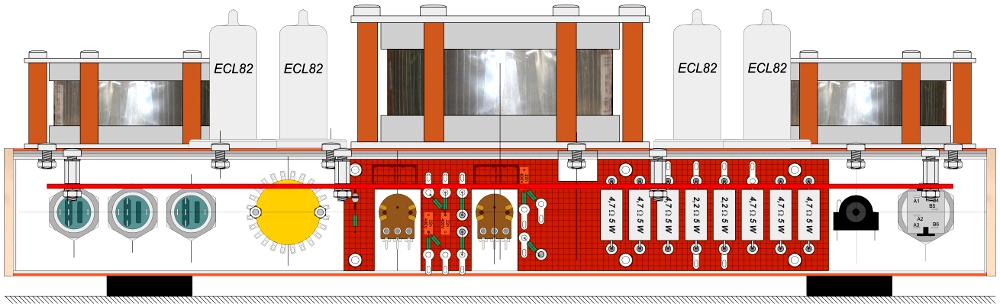

Vahvistimen muuttuminen kolmikanavaiseksi ongelmaksi tuli voimakkuudensäätö. Haluan käyttää yhteistä säätöä kaikille kolmelle kanavalle. Kolmikkopotikoita on kyllä olemassa mutta minulla ei ole tietoa saatavuudesta. Yksi vaihtoehto on käyttää moniasentoista kytkintä jarakentaa säätö vastuksilla. Hankin 24 asentoisen kytkimen, jossa on neljä vaihtoa. Tässä muodossa kytkin ei mahdu suunniteltuun ulkoasuun ja mekaniikkaan. Poistamalla yhden kakun, mehtuu kytkin potikan paikalle. Tilaa ei tosin ole paljon.

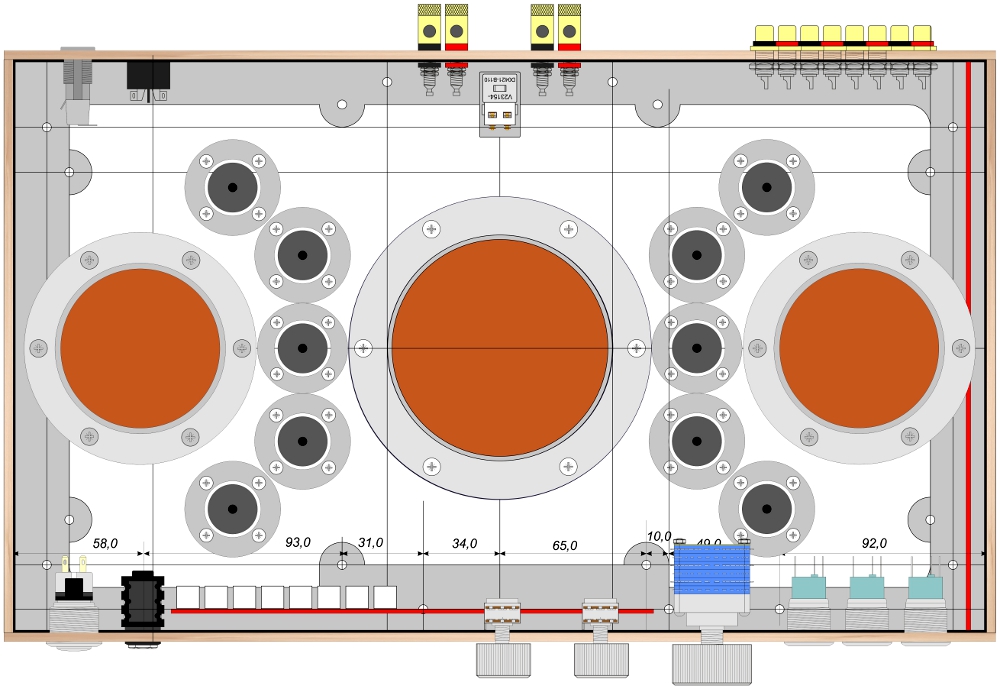

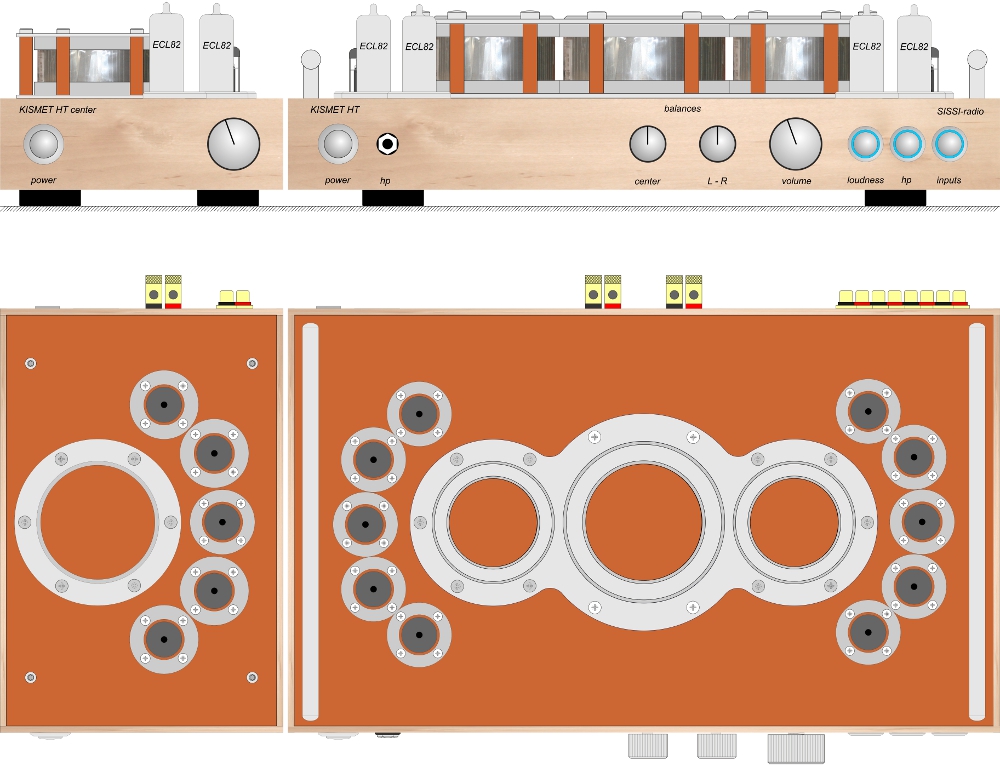

Sain ajatuksen muotoilun muuttamisesta niin, että muuntajat keskitettäisiin keskelle vahvistinta. Alla on kolme tällä ajatuksella piirrettyä ulkoasukuvaa. Näillä muotoiluilla voimakkuuden säädöllä ja sähkön syöttoon kuuluvilla komponenteilla on hyvin tilaa. Ongelmaksi saattaa muodostua verkko- ja päätemuuntajien läheisyydestä johtuva hurina.

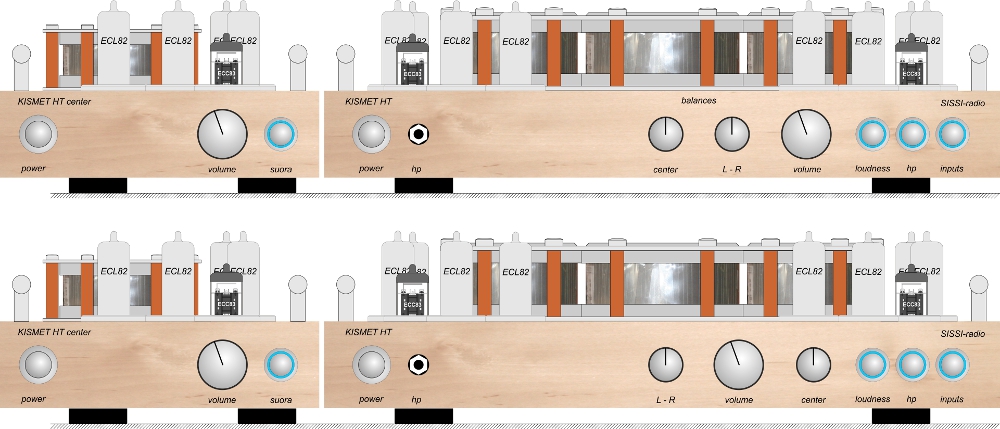

Alla on kaksi kuvaa voimakkuudensäädön sijoituksesta. Ylempi kuva on alkuperäisen ajatuksen mukainen. Rei'itin tämän suunnitelman mukaisesti sassiksen etuosan ja kalustin sen. Maski näytti kuitenkin tasapainottomalta. Iso voimakkuudensäädin kytkimien vieressä ei näyttänyt oikein istuvan. Tämän jälkeen piirsin alemman kuvan. En ole kuitenkaan varma onko tämäkään sen parempi. Tästä pitäisi rakentaa fyysinen malli. Lopullisessa toteutuksessa kumpikin maskivaihtoehto on mahdollinen. Sassiksen etuosaan sen sisäpuolelle tulee koko maskin kokoinen alumiinilevy, johon on mahdollista tehdä muutokset. Tähän alumiinilevyyn kiinnitetään maskiin tulevat kytkentälevyt.

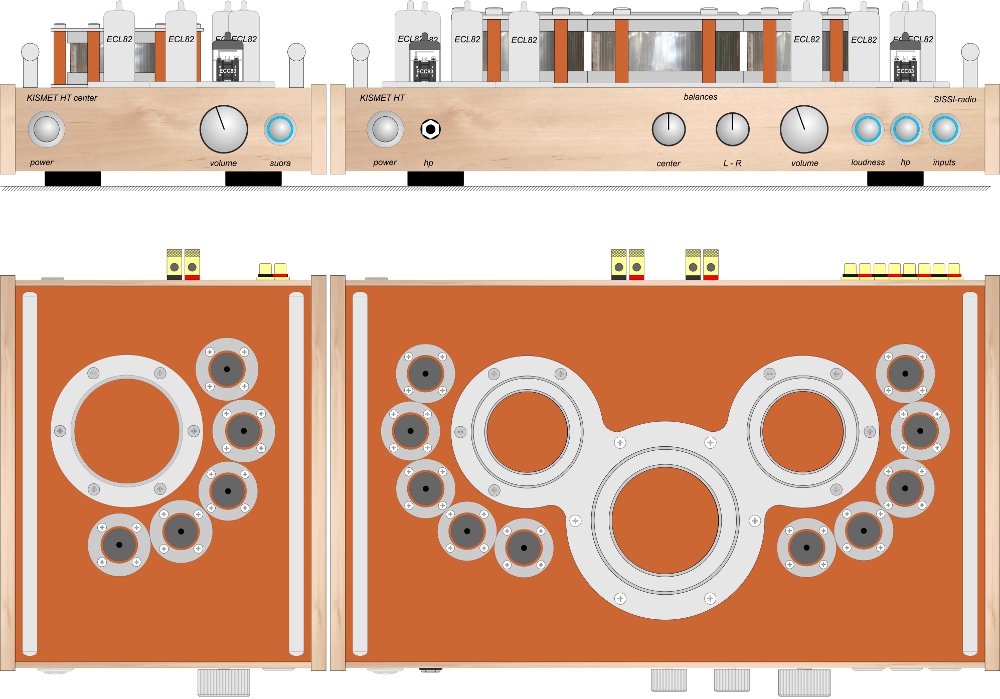

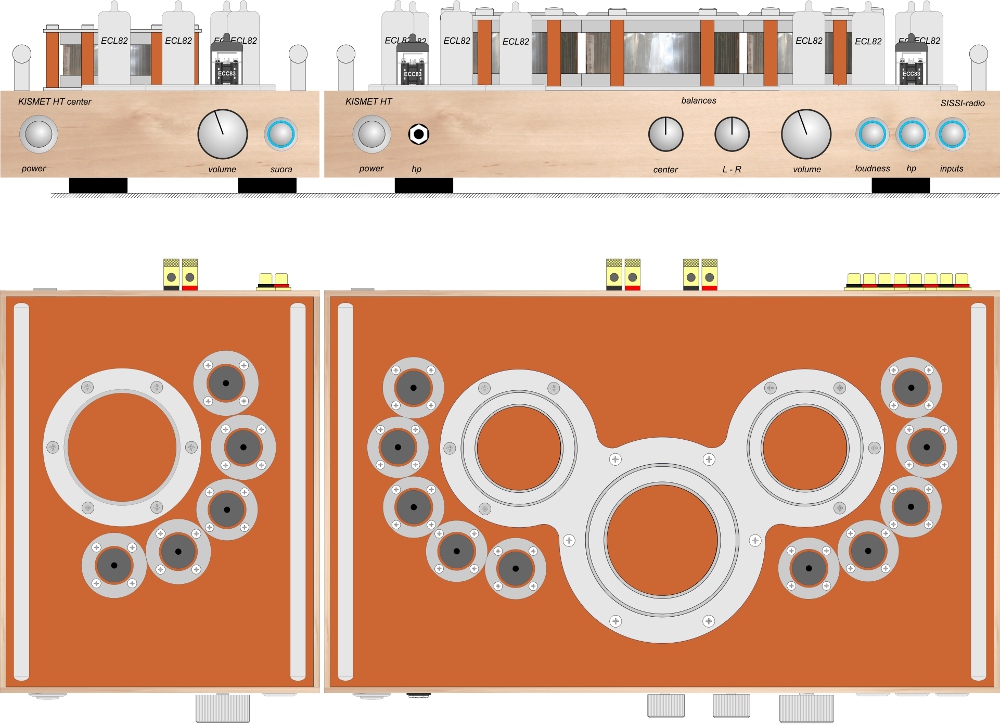

Tähän asti olen pohtinut Kismet HT:n muotoilua ilman päätypalikoita. Ensimmäisistä ulkoasuideoista vahvistin on kuitenkin muuttunut niin paljon, että päätypalikatkin saattaisivat sopia. Alla on kuvat vahvistimesta varustettuna päätypalikoilla.

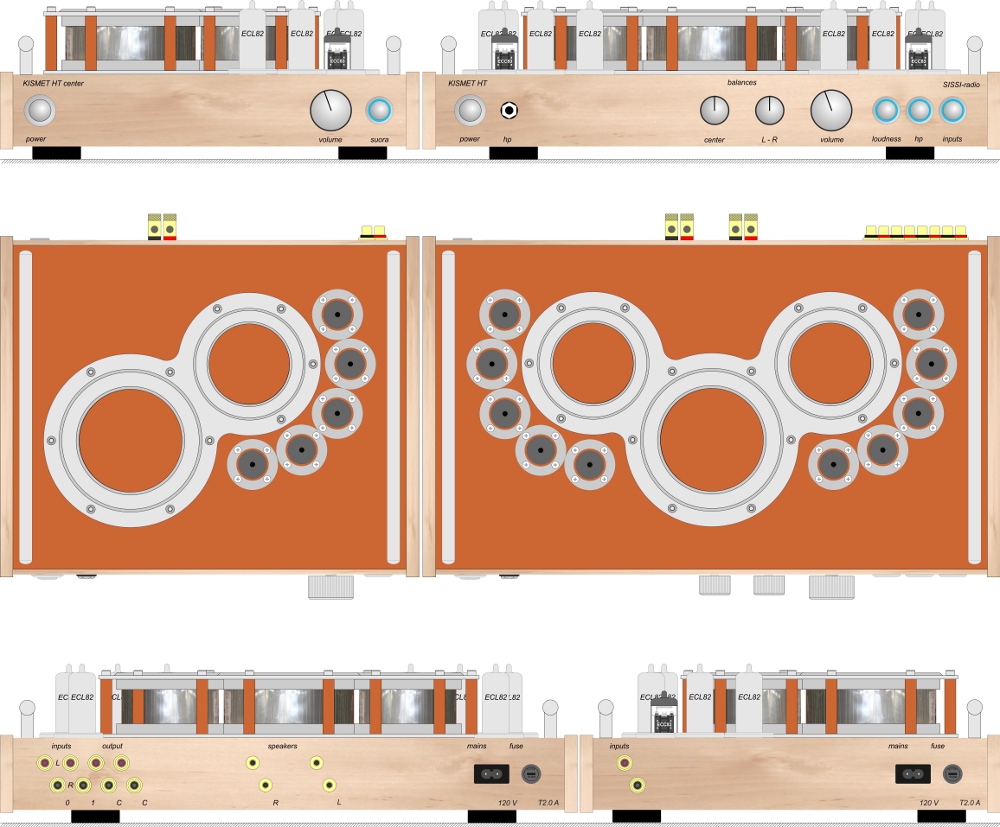

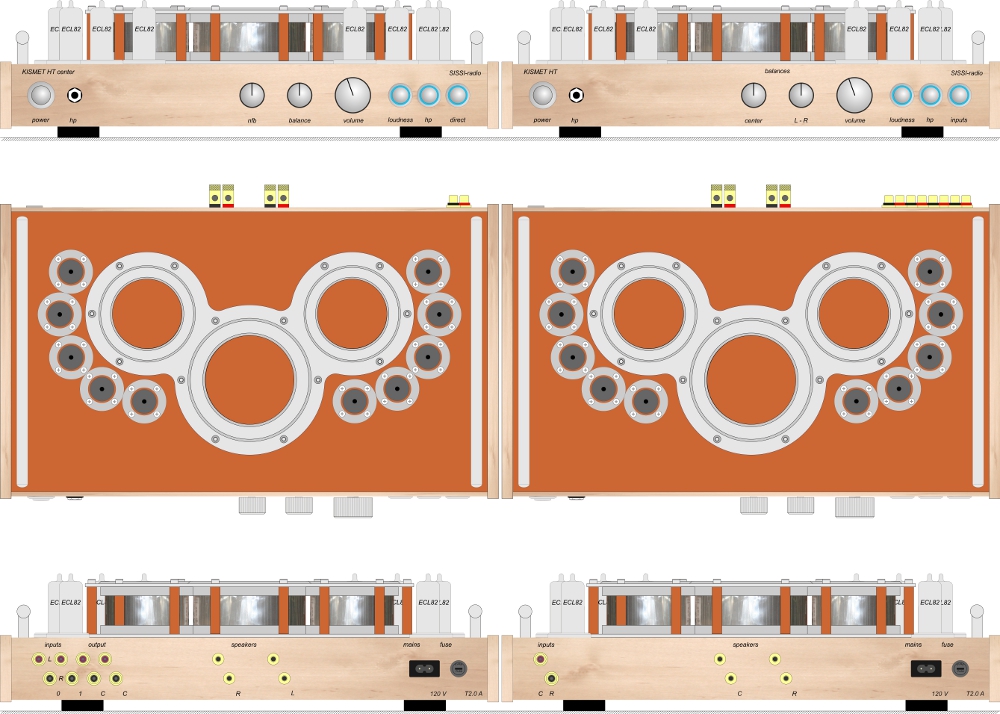

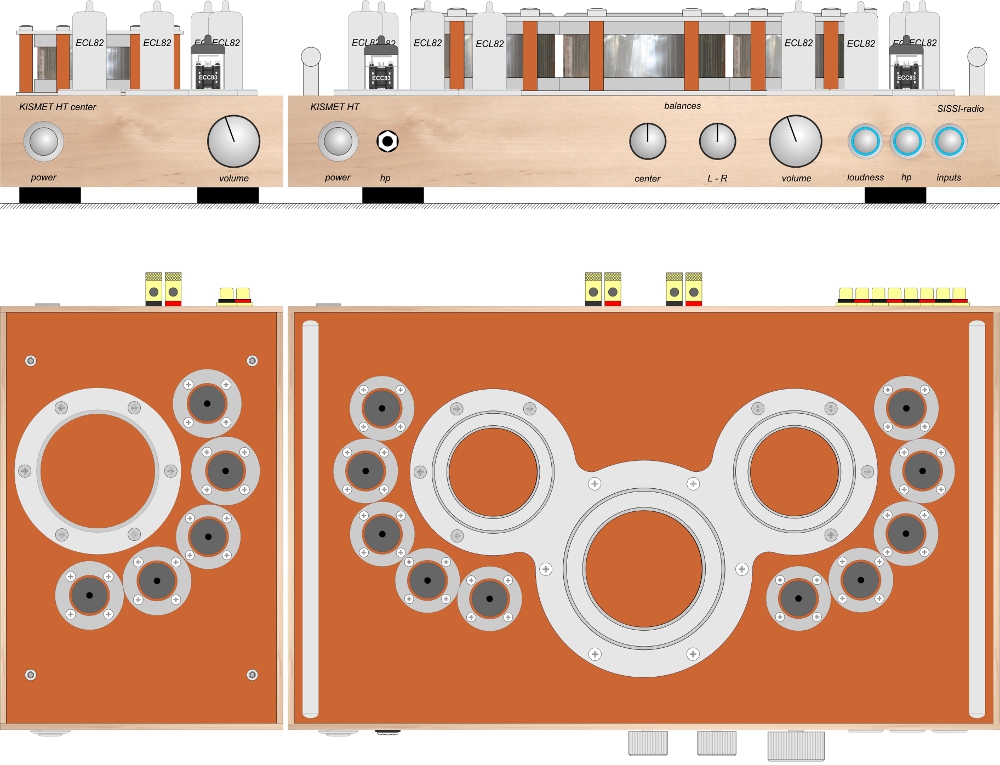

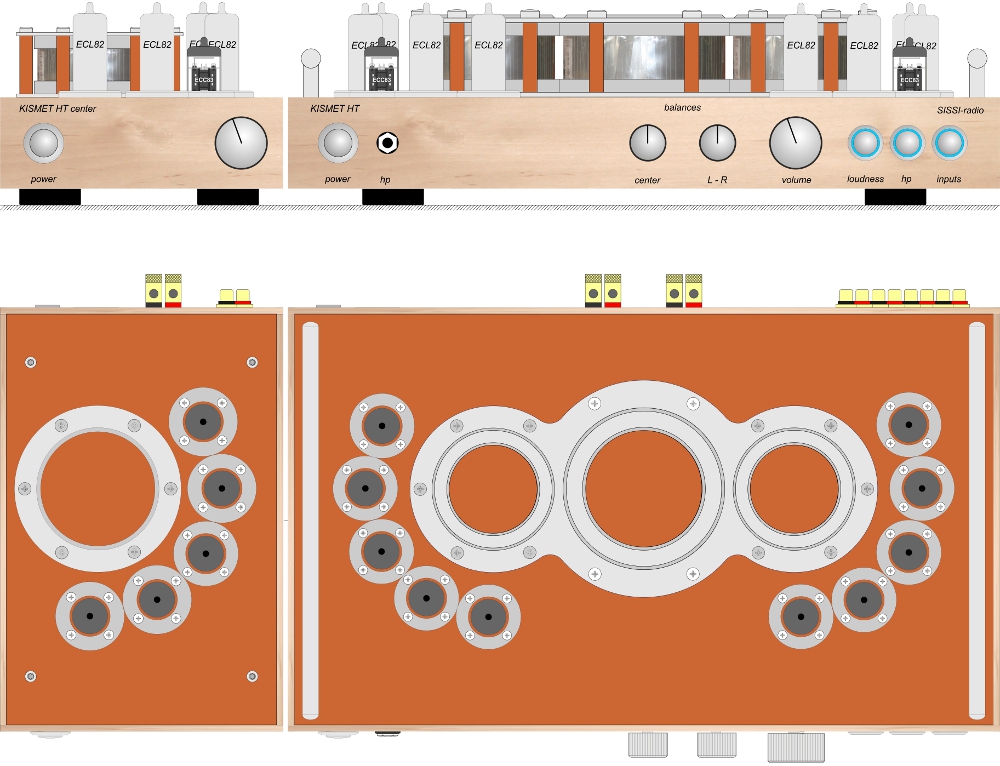

Tähän asti pääpaino muotoilussa on ollut keskusyksikössä. Nyt kuitenkin myös keskikanavan vahvistin on pääsemässä tekoon. Viimeisimpien ajatusten mukaan tähän olisi kaksi vaihtoehtoa. Toisessa on vain yksi kanava, keskikanava, ensimmäinen vaihtoehto alla. Toinen vaihtoehto on rakentaa myös keskikanavan vahvistin kaksikanavaisena sisältäen keski ja takakanavan, jälkimmäinen vaihtoehto.
