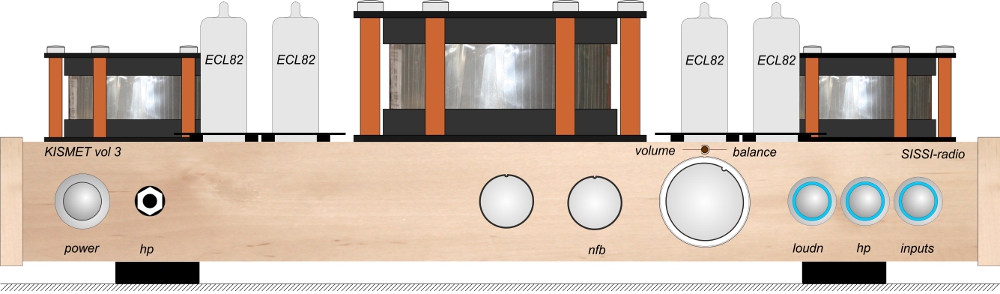

KISMET vol 3

ECL82 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER

DEVELOPMENT of IDEAS

Ensimmäinen idea toteutuksesta

Ennen päätymistä lopulliseen toteutettavaan versioon, käyn tyypillisesti läpi useita ideoita. Syystä tai toisesta valtaosa ideista tulee hylätyksi vain yhden valikoituessa toteutukseen. Joukossa on varmasti toteuttamiskelpoisiakin mahdollisesti jopa parempia kuin toteutettava versio. Ulkoasu on yleensä ensimmäinen lukkoon lyöty seikka.  Luonollisesti sekin elää elektroniikan kehityksen myötä tai jonkin uuden idean takia. Ennen ensimmäistäkään piirrosta tässä vahvistimessa oli lyöty lukkoon vahvistimen topologiaksi vastavaihe ("circlotron") ja toroidit sekä verkko- että päätemuuntajissa. Seuraavaksi kiinnitin putket ECL82 ja lähtötehon 2x16 W tai 2x20 W suurehkolla säröllä. Tämän jälkeen alkoi varsinainen ideointi. Muotoiluun sekä elektroniikan toteutukseen on olemassa useitakin vaihtoehtoa. Piirto-ohjelmat ovat helppo ja nopea tapa testata eri vaihtoehtoja. Tälle sivulle on kerätty joitakin näistä kokeiluista. Nyt hylätyistä ideoista jotkut voivat toteutua myöhemmin jossakin toisessa vahvistimessa.

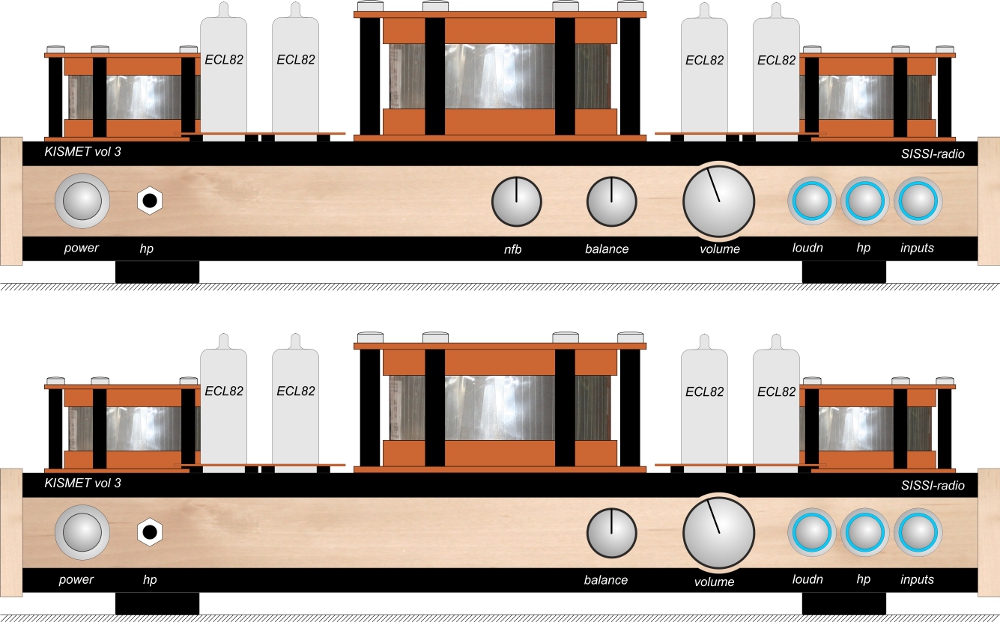

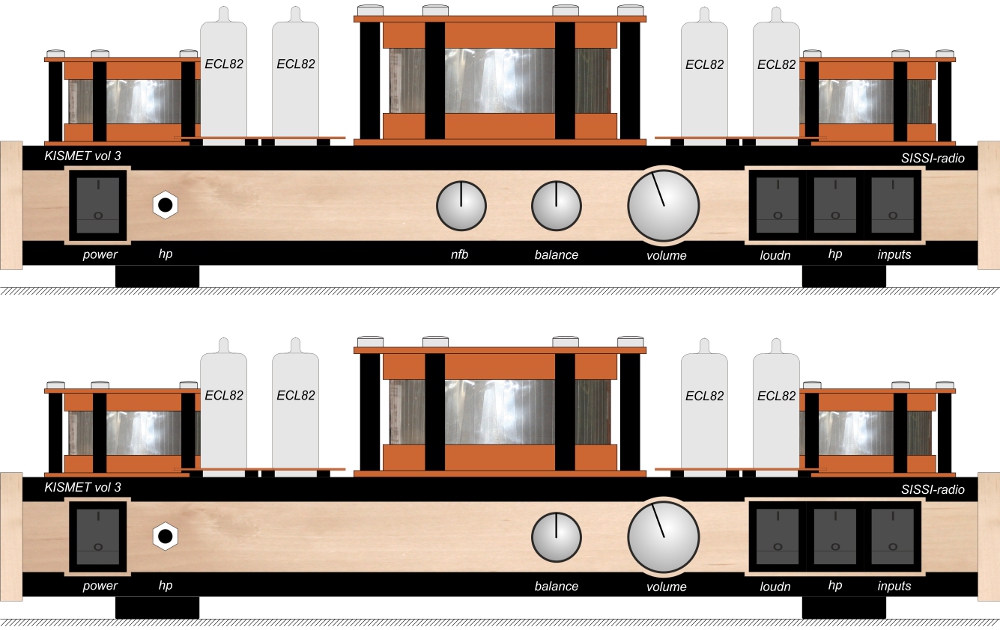

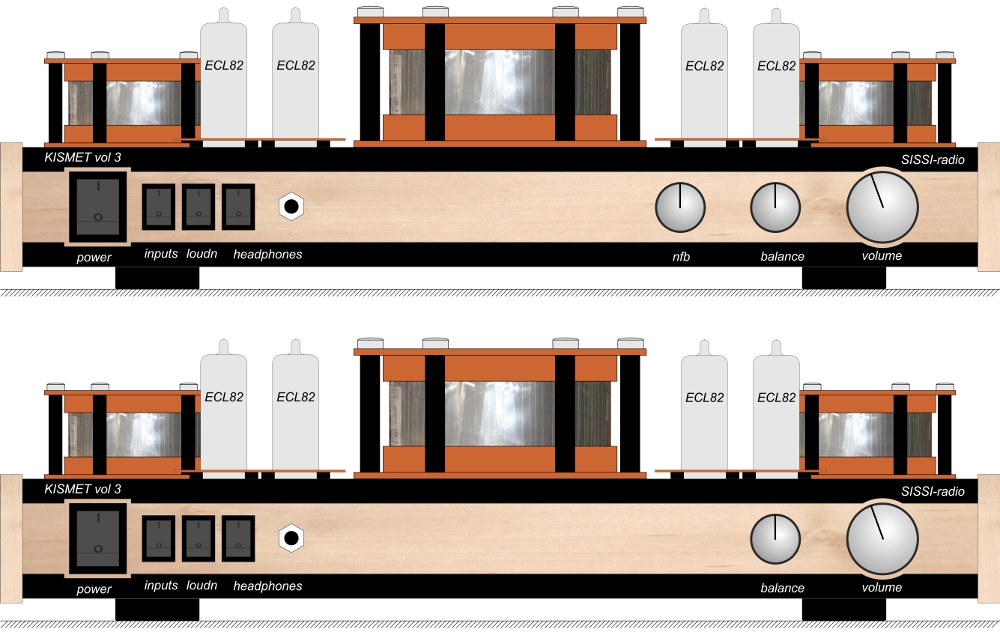

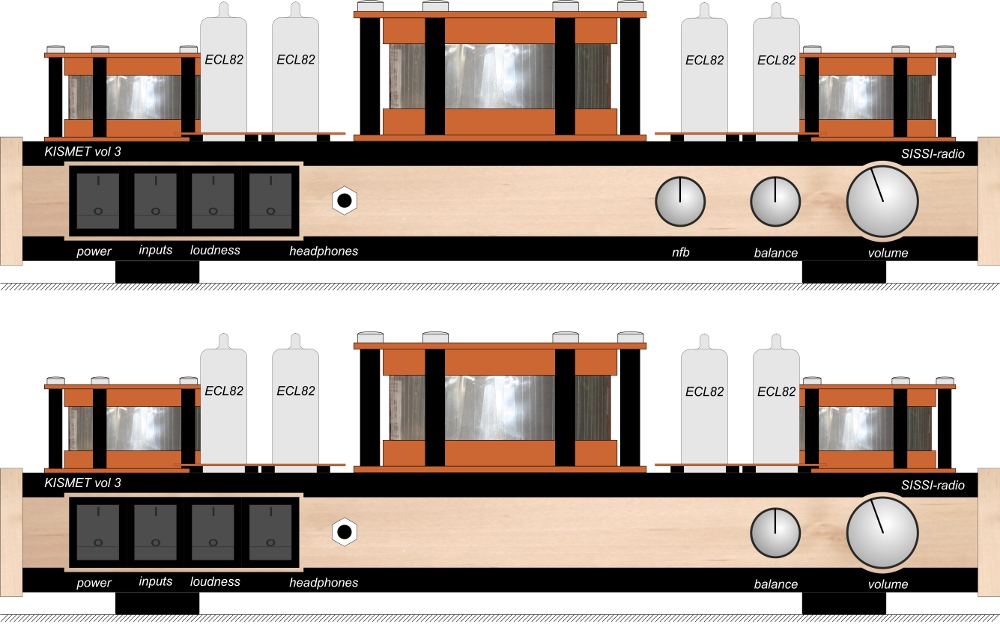

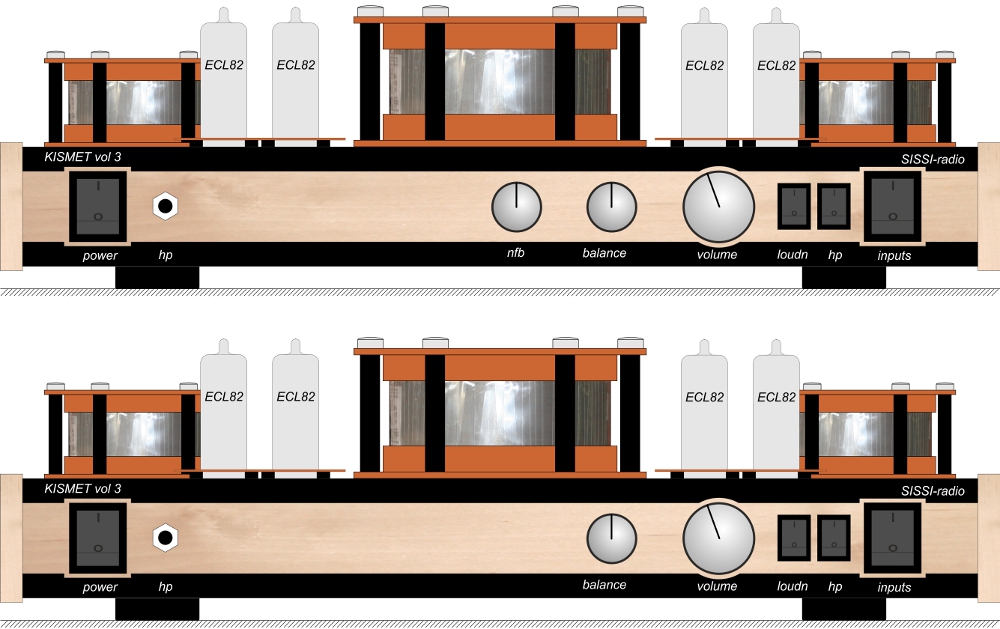

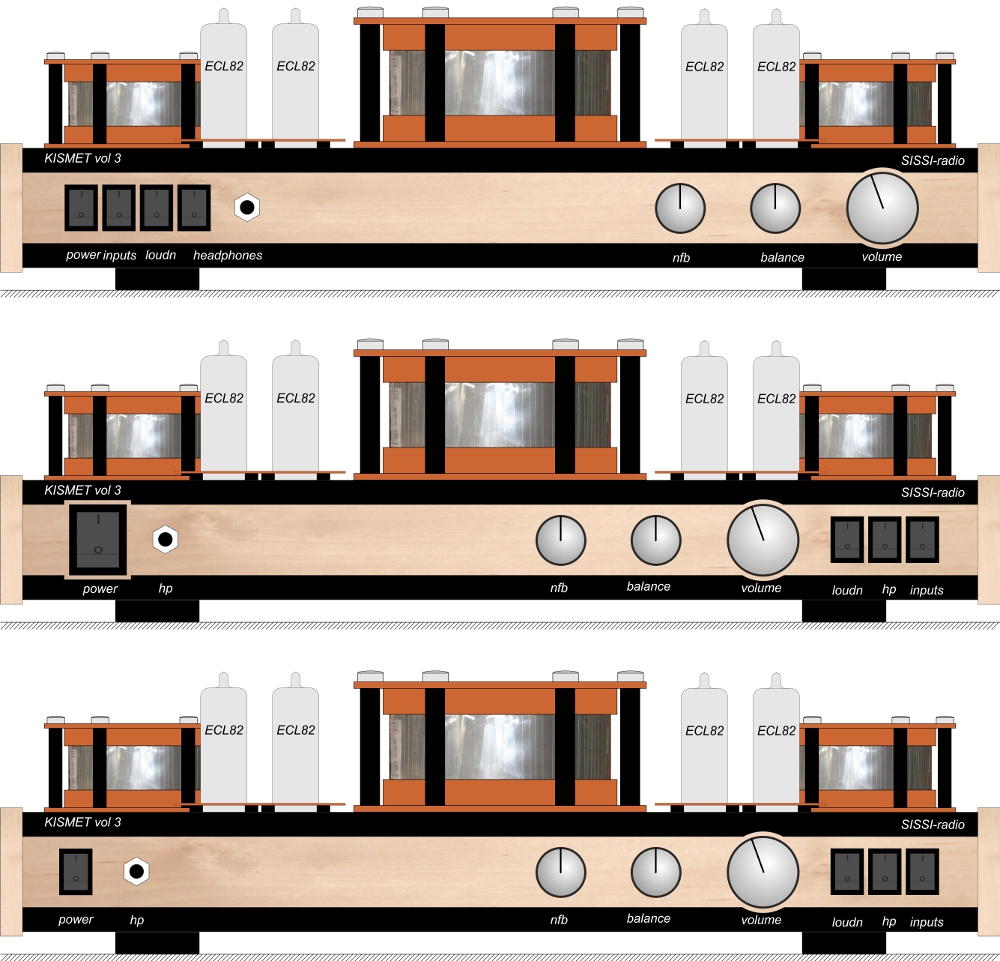

Vahvistimen peruskytkentä oli selvä aiemmista kokeiluista. Joitakin valintoja silti jouduin tekemään kuten käyttääkö vakiovirtageneraattorina putkea vaiko vastusta. Päädyin putkeen sillä se takaa paremman suorituskyvyn. Materiaalihankinnoissa tuli pieni takapakki, hyviä kytkimellisiä kuulokeliittimiä ei enää saanut. Tämä aiheutti yhden kytkimen lisäämisen maskiin. Tällä hetkellä on vielä auki vahvistuksen sovittaminen kuulokkeille, käytänkö säätöä vai kahta kiinteää vastakytkentää. Näillä pohdinnoilla alla on joukko maskin vaihtoehtoja, joista pitäisi valita yksi toteutukseen. Muotoilututkielmat on numeroitu 1 - 11 alkaen ylhäältä.
