Kevään 2016 aikana tein vahvistimen päätyihin tulevat putkien kaulukset ja joitakin kotelon osia. Kotelon rakenne osoittautui hankalaksi. Suurin pelko oli kotelon tukevuudesta ja monimutkaisuudesta. Korottamalla koteloa 4 mm rakenne hiukan yksinkertaistuu mutta tukevuus kasvaa huomattavasti. Tällöin voin käyttää osia Hammondin 76 mm korkeista alustoista. Tilanne on nyt 17.9.2016 tämä.

21.11.2016: Edellisen täytetyön mekaniikka alkaa olla valmis ja jatkan tämän vahvistimen tekoa uutena täytetyönä. Sitä varten tein joitakin hankintoja. Hankin  Hammondin 76 mm korkean 432x254 alumiinisen kotelon. Hankin myös 2 kpl 432x290 mm:n sinkittyjä teräslevyjä. Näistä tulevat kehykset, jotka pitävät kotelon koossa. Minulla oli entuudestaan Anteckin Sonata kotelo, jonka pelleistä on tarkoitus tehdä vahvistimelle kansi ja pohja. Kotelo on mustaksi pianolakattua peltiä.

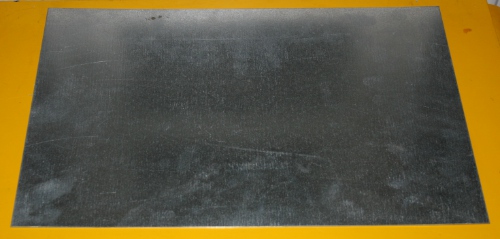

21.11.2016: Sassis kootaan 1 mm:n sinkitystä teräslevystä sahattujen kehysten varaan. Näihin kiinnitetään alumiiniset paneelit. Alla on kuva kehyksen teräslevyaihiosta.

29.11.2016: Sassiksen kokoamiseen tulevat teräksiset ylä- ja alakehykset ovat nyt lopullisissa äärimitoissaan. Muotosahaukset puuttuvat vielä.

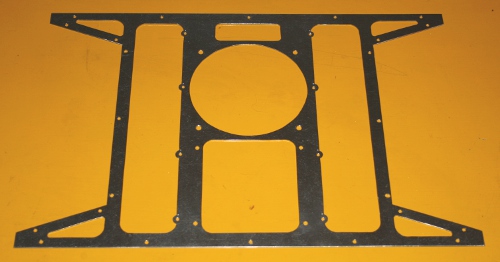

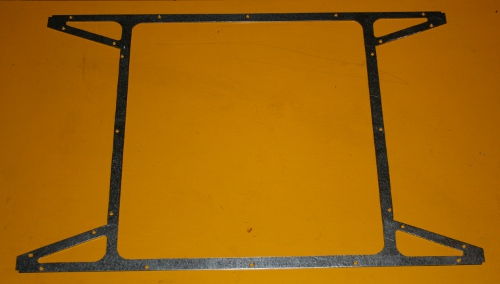

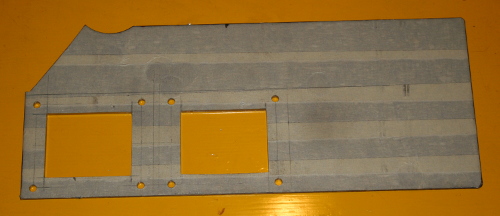

26.12.2016: Teräksiset ylä-ja alakehykset ovat nyt sahatut lopullisiin muotoihin, kuvat alla.  Ylemmässä kuvassa on yläosaan tuleva kehys ja alemmassa kuvassa alaosaan tuleva kehys.

6.1.2017: Päihin tulevien putkien kiinnitys askarrutti mieltä pitkään. Oikeaa ratkaisua ei tahtonut löytyä millään. Ongelmana oli putkien kiinnitys, kokoaminen ja mahdollinen irroittaminen valmiissa vahvistimessa. Ongelma lähti ratkeamaan, kun reikien teko putkia varten vinojen osien puupaneeleihin alkoi arveluttaa. Paneelit lohkeaisivat helposti. Korvaamalla osan puupaneelista raudalla ratkaisee lohkeamisongelman mutta myös putkien kiinnitysongelman. Tekemällä raudat irroitettaviksi saa myös putket irroitettua valmiissa vahvistimessa. Rautaosia vasten alumiinilevyn toisella puolen tehtävät lasikuitulaminaattiosat estävät putkia liikkumasta pitkittäissuuntaan. Tekemällä laminaatteihin putken sisähalkaisijan kokoiset reiät mahdollistavat helpon johdotuksen. Samassa yhteydessä sain ajatuksen jättää etu- ja takaosat irroitettaviksi myös valmiissa vahvistimessa. Tarvitaan työkalu, jolla saa mutterit ja aluslevyt kiinnitettyä ahtaassa tilassa.

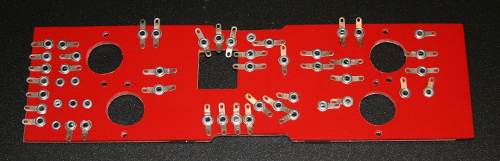

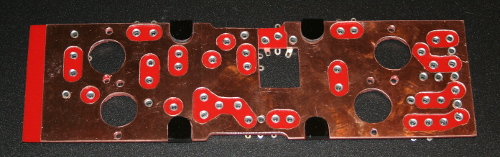

1.11.2018: Vasemman kanavan kytkentälevy on valmis, vain kalustus puuttuu.

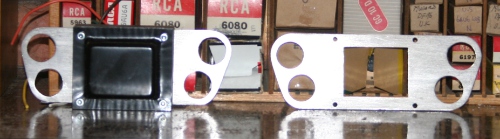

21.11.2016: Alla olevassa kuvassa ovat viime keväänä tehdyt päätyihin tulevat putkien kaulukset. Materiaali on 3 mm:n rautaa. Nämä upotetaan päätyjen puupaneeleihin. Näin siksi, että en halunnut tuoda kuumia putkia puupaneeleiden läpi.

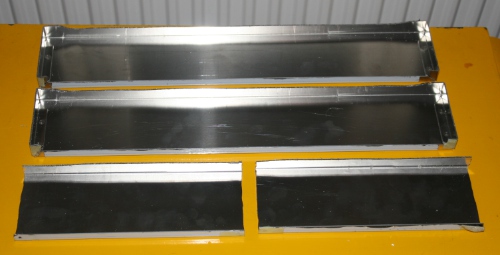

21.11.2016: Hammondin sassis on leikattu osiin, joista voin tehdä kotelon, kuva alla. Hammondin sassiksen osat kootaan yhteen muotoon sahatuilla sinkityillä teräslevyillä.

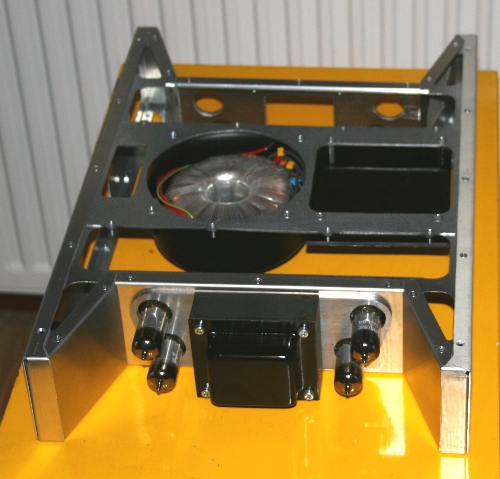

12.1.2017: Joulun pyhät ja uusi vuosi menivät mekaniikan teossa. Olin kiinnostunut näkemään muotoiluidean käytännössä.

30.9.2018: Vahvistimen teossa on ollut pitkä tauko ratkaisemattomien ongelmien takia. Hankalin ongelma, irroitettavat etu- ja takaosa ratkesi lopulta. Ratkaisu oli lopulta yksinkertainen mutta teettää runsaasti työtä. Teen lattaraudasta kiskot ylä ja alapeltien alle ja ympäri. Näihin kiskoihin tulee kierteitetyt reiät paneelien kiinnittämiseksi. Näin saan tarvittaessa kaikki alumiinipaneelit irti helposti ja niiden kiinnittäminen ei vaadi mitään erikoistyökaluja. paneelit on helppo kiinnittää ulkoapäin.

Näihin kiskoihin saa myös kannen ja pohjan kiinnitykset.

12.11.2018: Vahvistimen suunnittelu on saatu päätökseen. Tästä eteenpäin havaitut virheet korjataan ja rakentamisessa eteen tulevat ongelmat ratkaistaan.

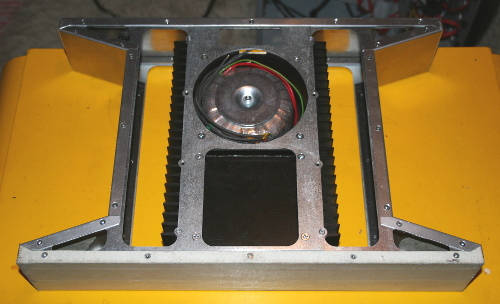

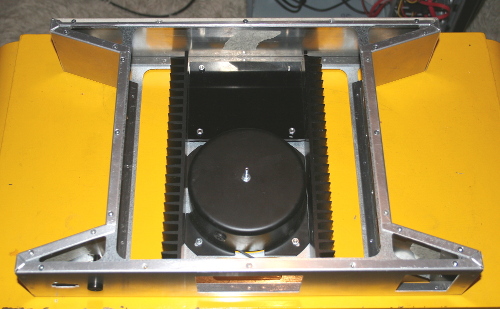

22.11.2018: Jäähdytysprofiilit on kiinnitetty sassikseen, kuvat alla. Ylemmässä kuvassa on vahvistin päältäpäin ja alemmassa kuvassa alta. Profiileissa ei ole vielä keskimmäisten kiinnitysruuvien kierteitä.

28.11.2018: Kummankin jäähdytysprofiilin kaikki neljä kiinnitysruuvia ovat paikoillaan.

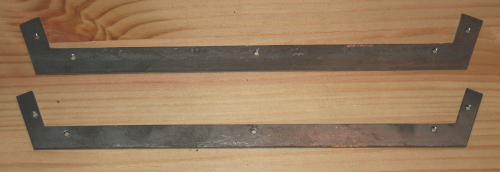

24.10.2018: Vahvistimen alumiinisten sivupaneelien kiinnikkeet on nyt kierteitetty ja oikean päädyn kiinnikkeet on työstetty oikeisiin mittoihin. Yläkehykseen tuleva kiinnike on ylempänä ja sen alla alakehykseen tuleva kiinnike.

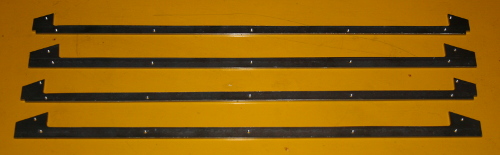

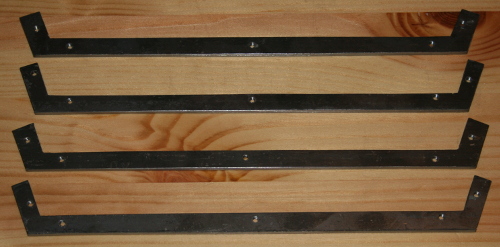

30.10.2018: Molempien päätyjen alumiinisten sivupaneelien kiinnikkeet ovat valmiit. Kaikki neljä kiinnikettä ovat nyt samanlaiset. Alla olevassa kuvassa vasen yläkiinnike on ylinnä ja sen alapuolella vasen alakiinnike. Sitä seuraa oikea yläkiinnike ja alinna on oikea alakiinnike.

8.11.2018: Tässä mennään nyt. Alla olevassa kuvassa ovat alumiinisten etu ja takapaneelien kiinnikkeet. Ylinnä on takimmainen alakiinnike ja sen alapuolella on takimmainen yläkiinnike. Etukiinnikket ovat järjestyksessä ala ja yläkiinnike.

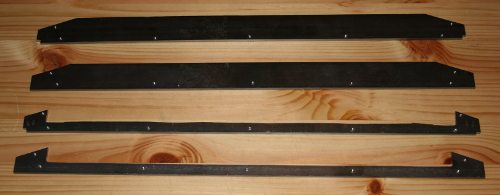

22.11.2018: Alumiinipaneelien kiinnikkeet ovat nyt valmiit. Viimeiset kaksi valmistuivat eilen metallitöissä. Alla olevassa kuvassa ovat etu ja takapaneelien kiinnikkeet järjestyksessä ylhäältä lukien takimmainen alakiinnike, takimmainen yläkiinnike, etummainen alakiinnike ja etummainen yläkiinnike.

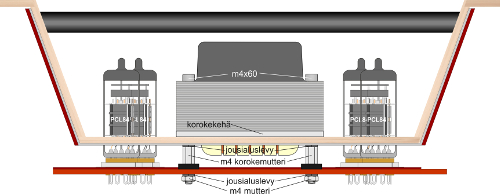

23.11.2018: Vahvistimien kiinnitys on hiukan arveluttanut. Ruuvien kiristämiseen ei ole tilaa jäähdytysprofiilien takia. Pitkällä kävelylenkillä sain uuden idean, joka perustuu pitkien m4 ruuvien käyttöön. Nyt vahvistinlevyt kiinnitetään muttereilla, joiden kiristäminen on helppoa. Rakenne on alla olevassa kuvassa.

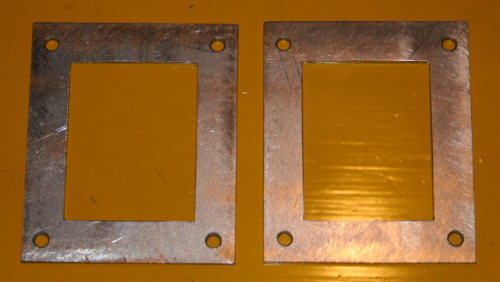

24.11.2018: Päätemuuntajien korokekehät ovat valmiit, kuva alla. Alemmassa kuvassa kehät ovat tekeillä. Kehien materiaali on 3 mm:n rautaa.
