MECHANICAL COMPONENTS

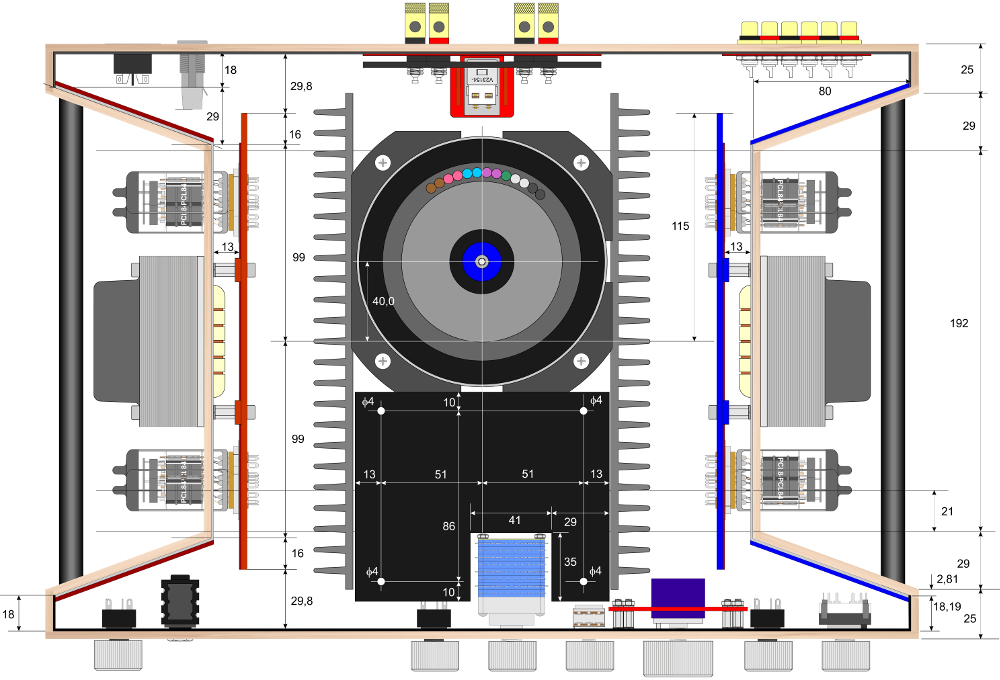

METAL BOOGIE 3 SE:n muotoilu on sellainen, että suorakulmainen kotelo ei tule kysymykseen. Toteutukseksi valittiin rakenne, jossa kaksi  ulkomuodon määräävää kehystä sidotaan yhteen U-palkeilla. Näin saadaan hyvin tukeva rakenne.

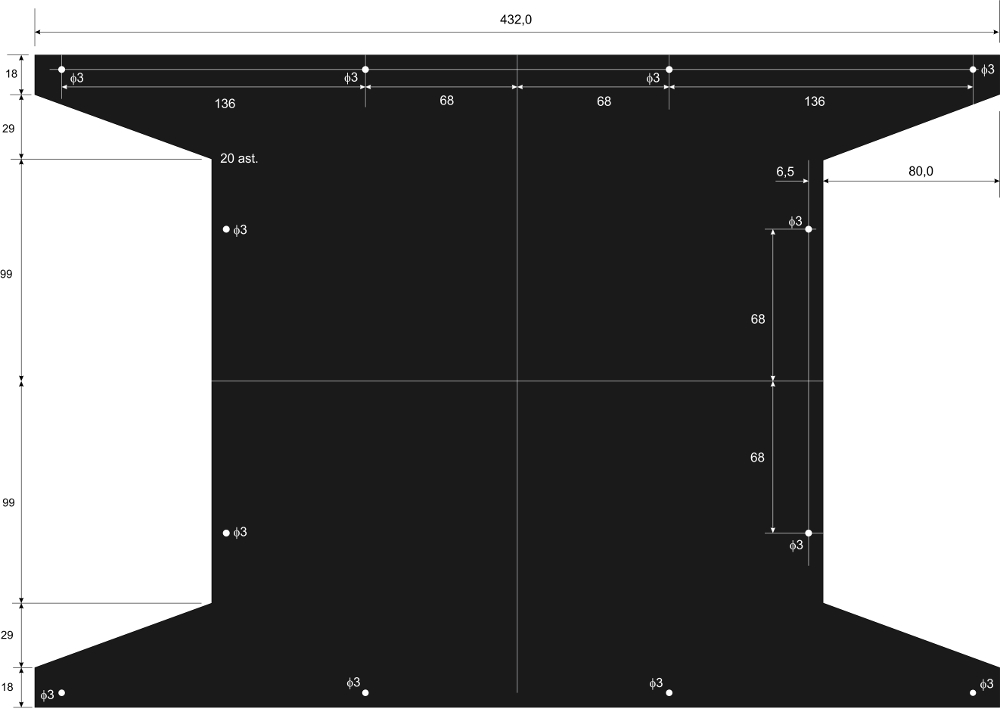

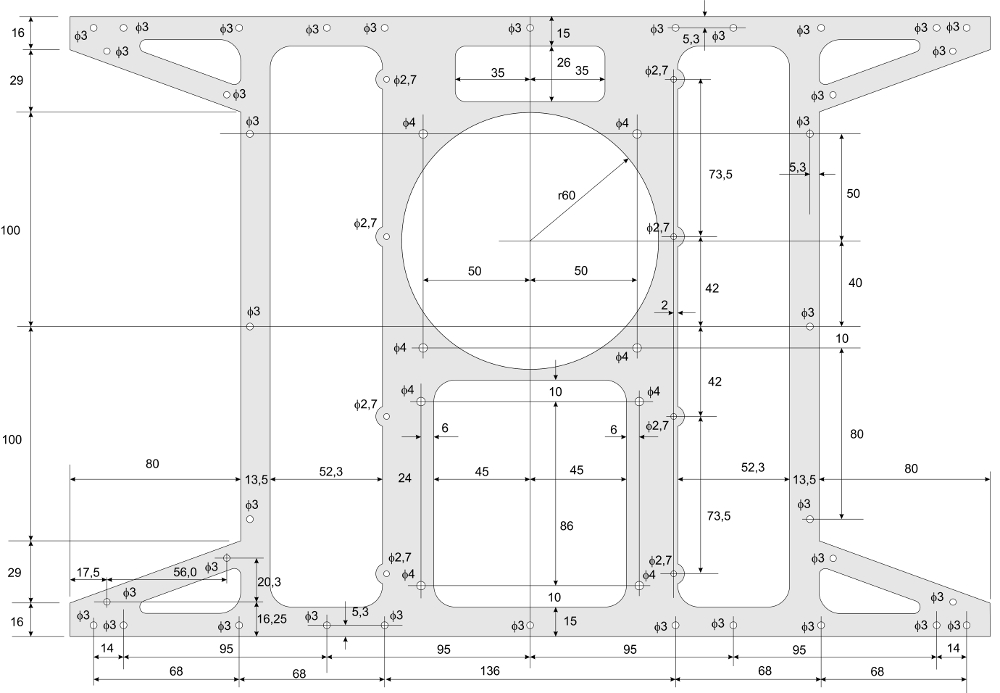

yläkehys, 1 mm:n sinkitty teräslevy

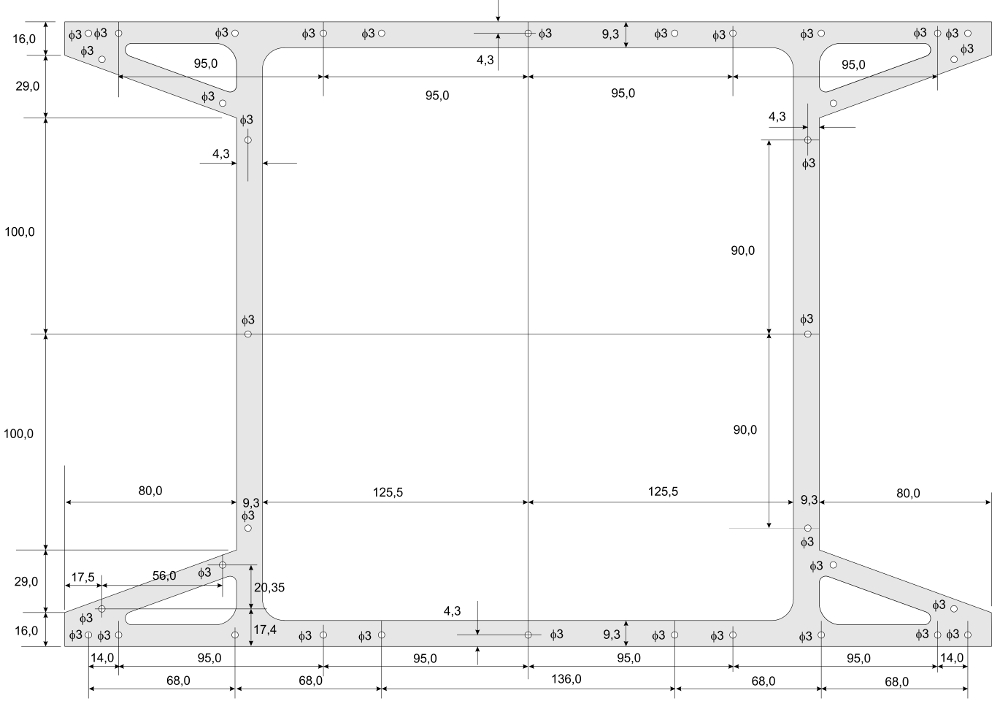

alakehys, 1 mm:n sinkitty teräslevy

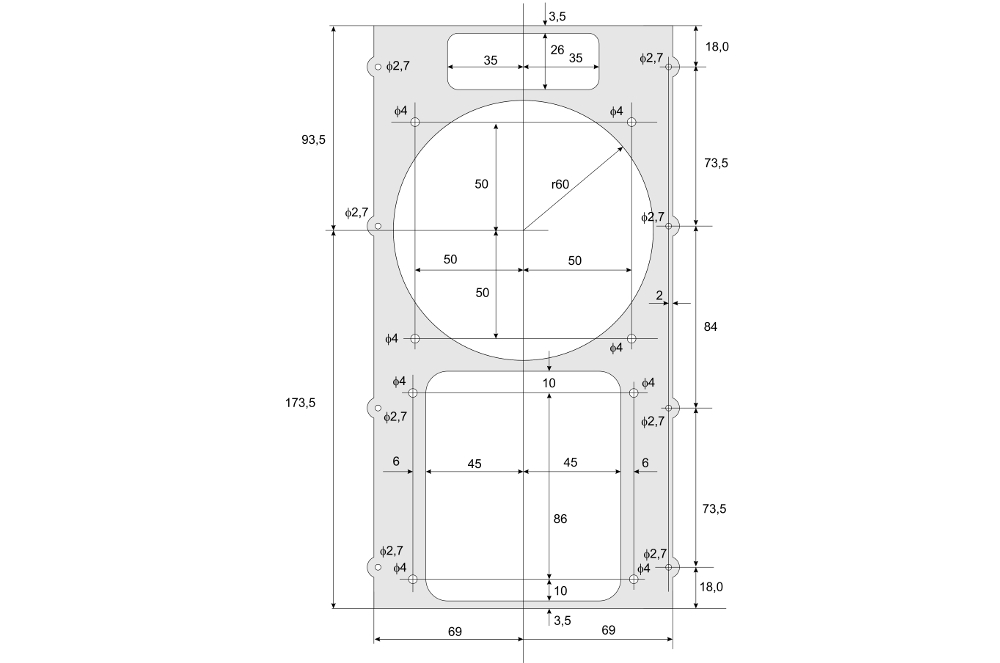

ylävahvike, 1 mm:n sinkitty teräslevy

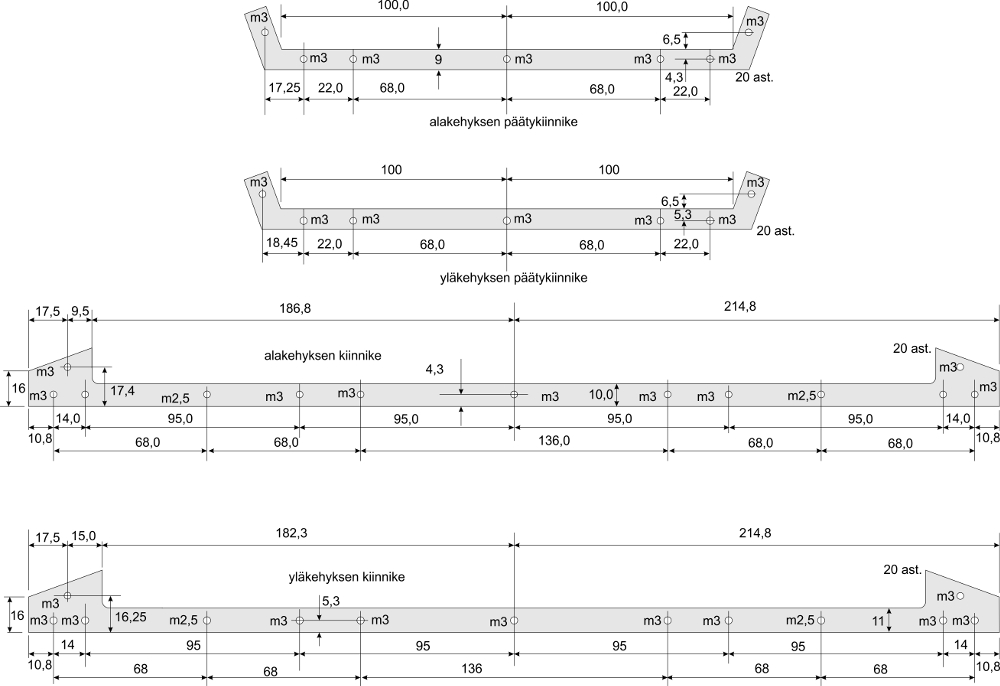

alumiinipaneelien kiinnikkeet, 3 mm:n rautaa

putkien kaulus, 4 mm:n rautaa

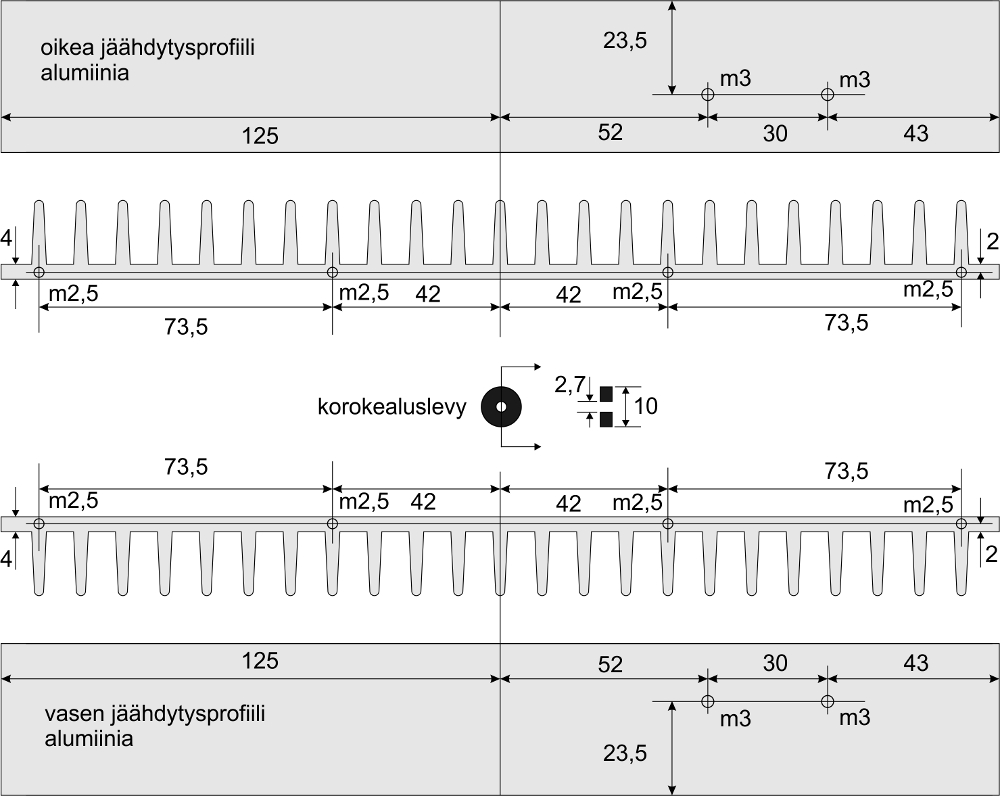

Vahvistin on varustettu anodi ja suojahilajännitteitten puolijohderegulaattoreilla. Häviöteho feteissä on niin suuri, että tarvitaan jäähdytysprofiilit. Profiilit kiinnitetään yläkehykseen 2,5 mm:n ruuveilla. Profiilit korotetaan irti kehyksestä 3 mm:n lasikuitulaminaatista tehdyillä korokealuslevyillä. Kahdella profiililla jäähdytys on ylimitoitettu. Ratkaisussa onkin osittain muotoilullisia piirteitä. Profiilit ovat peräisin Salora HIFI stereo 1800:sta.

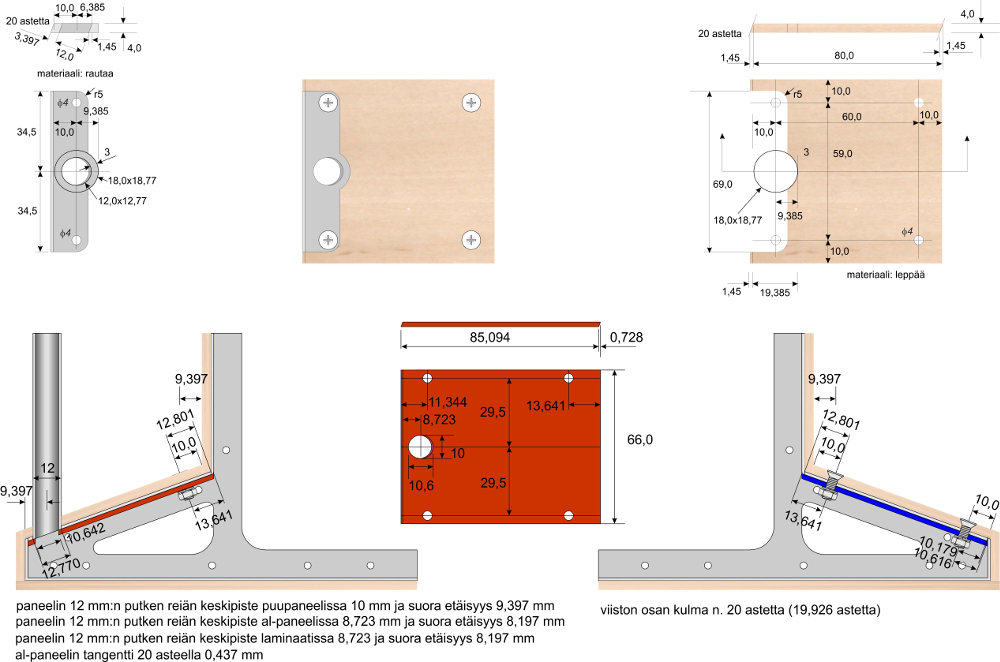

päätyjen viistojen osien rakenne on kuvattu alla olevassa kuvassa alinna. Viistoissa osissa uloinna on leppäpaneeli johon on sovitettu rautakaulus rautaputkelle. Tämä ulommainen paneeli on kiinnitetty alumiinipaneeliin ja sisinnä on lasikuitupaneeli. Lasikuitupaneeli sitoo päätyputket paikoilleen ja toimii verkkojännitteen eristeenä. Lasikuitupaneeleita tarvitaan kaikkiaan neljä. Nämä ovat mitoiltaan samanlaiset mutta vasemman päädyn paneelit ovat punaisia ja oikean sinisiä.

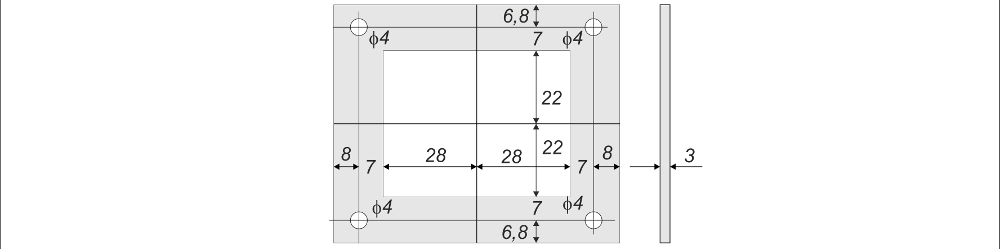

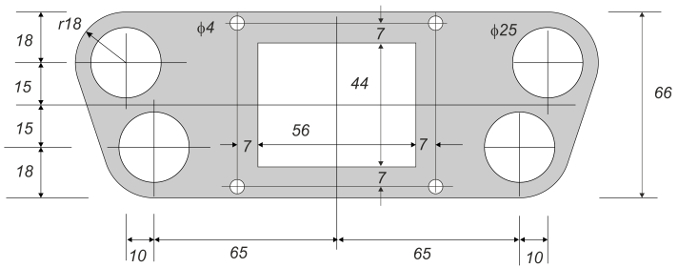

Alla on päätemuuntajan korokekehä. Materiaalina on 3 mm:n rauta. Korokekehällä saadaan riittävästi tilaa päätemuuntajan ja vahvistimen asennuslevyn välille. 3 mm:n korokekehällä väliin jää 2 mm.

ALUMINIUM PANELS

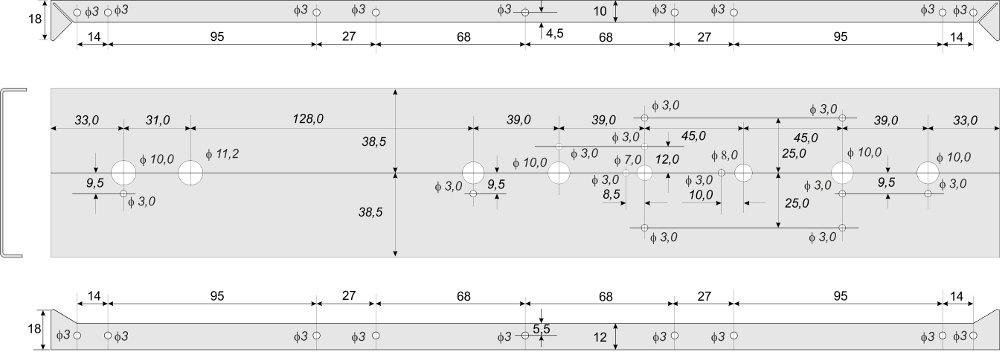

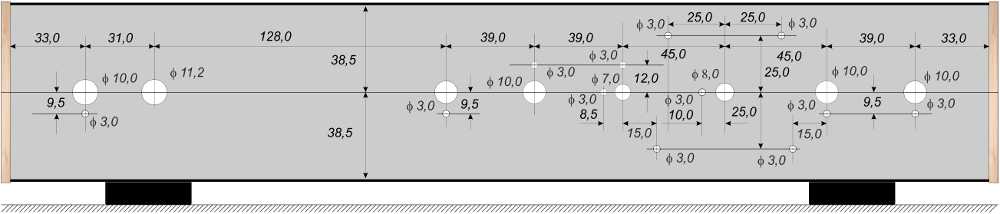

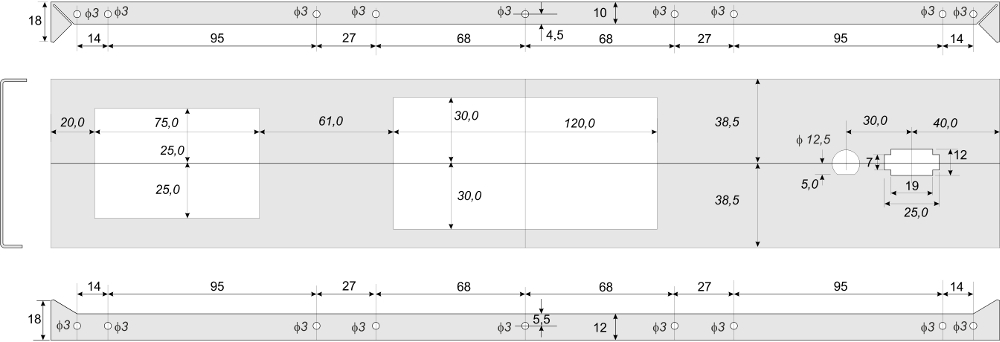

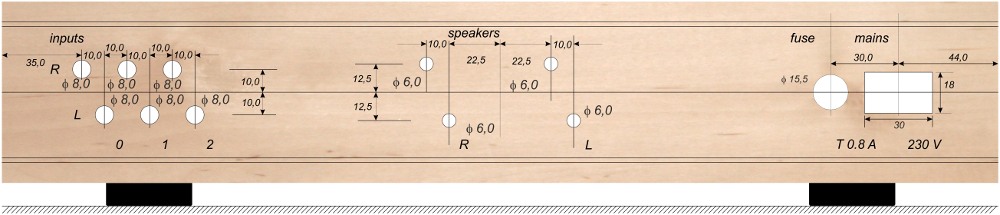

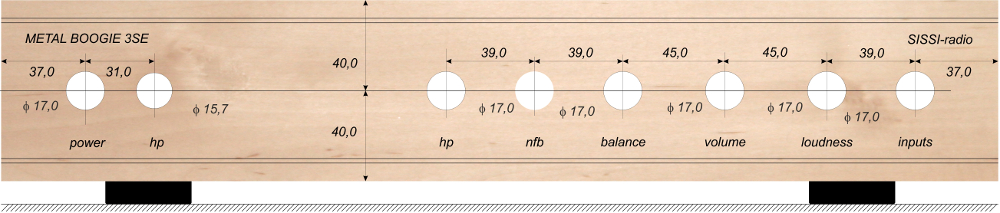

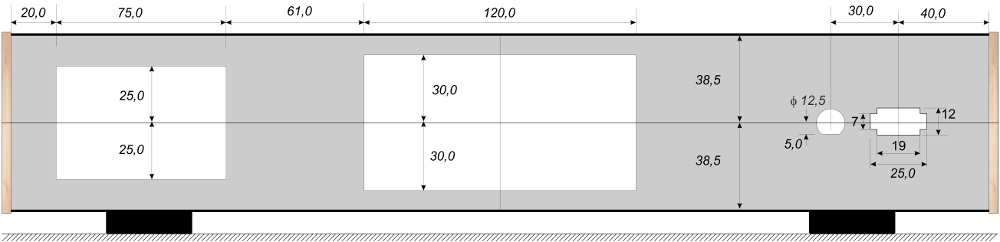

METAL BOOGIE 3 SE:n kotelo on koottu kahden teräskehän varaan. Näitä teräskehiä yhdistää alumiiniset paneelit, jotka muodostavat samalla kotelon ulkoseinät. Näihin alumiinipaneeleihin liimataan ulkoasuosina puupaneelit lepästä. Alla ovat kuvat etu ja takapaneelista, jotka eroavat toisistaan vain suurten sivujen rei'ityksen osalta. Kiinnitykseen tarkoitetut rei'itykset ovat samanlaiset. Etupaneeli on ylempänä ja takapaneeli alla.

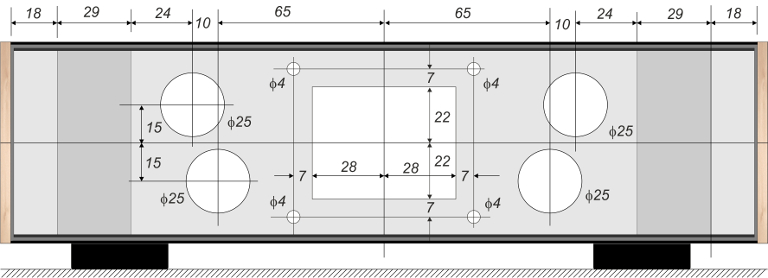

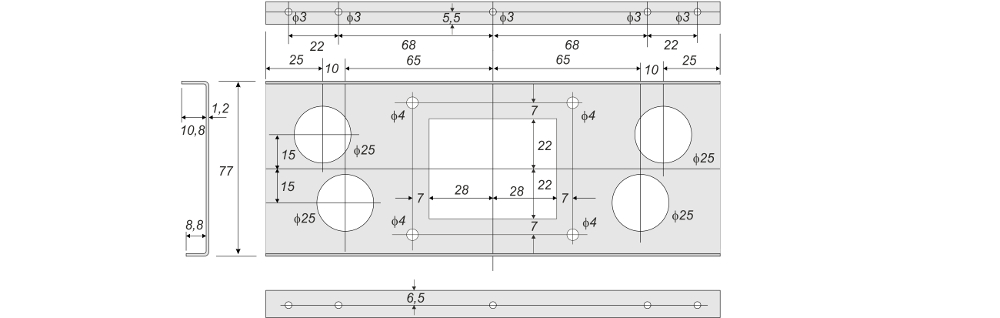

Sivupaneeleita tarvitaan yksi kumpaankin päätyyn. Paneelit ovat symmetriset ja samanlaiset.

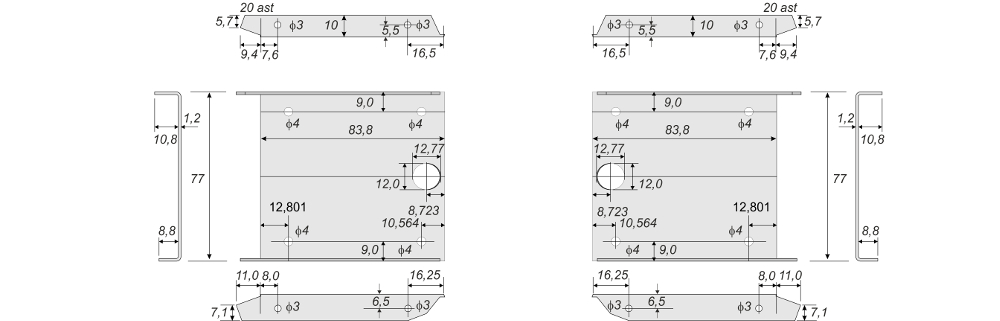

Viistojen osien paneeleita tarvitaan kaikkiaan neljä. Paneeleista aina kaksi ovat samanlaiset ja toiset kaksi näitten peilikuvia.

CIRCUIT BOARDS

METAL BOOGIE 3 SE:n elektroniikka kootaan viidelle kytkentälevylle. Kytkentälevyjen materiaali on lasikuitulaminaatti. Levyjen paksuus on 2 mm lukuunottamatta virtalähde ja kuulokereleen taustalevyä, joiden materiaali on 3 mm paksua. Vasemman kanavan vahvistimen levyn väri on punainen ja oikean sininen. Muut levyt ovat mustia. Virtalähdelevyn mitoitus on yläpuolelta kuvatun sassiksen mitoituskuvan yhteydessä

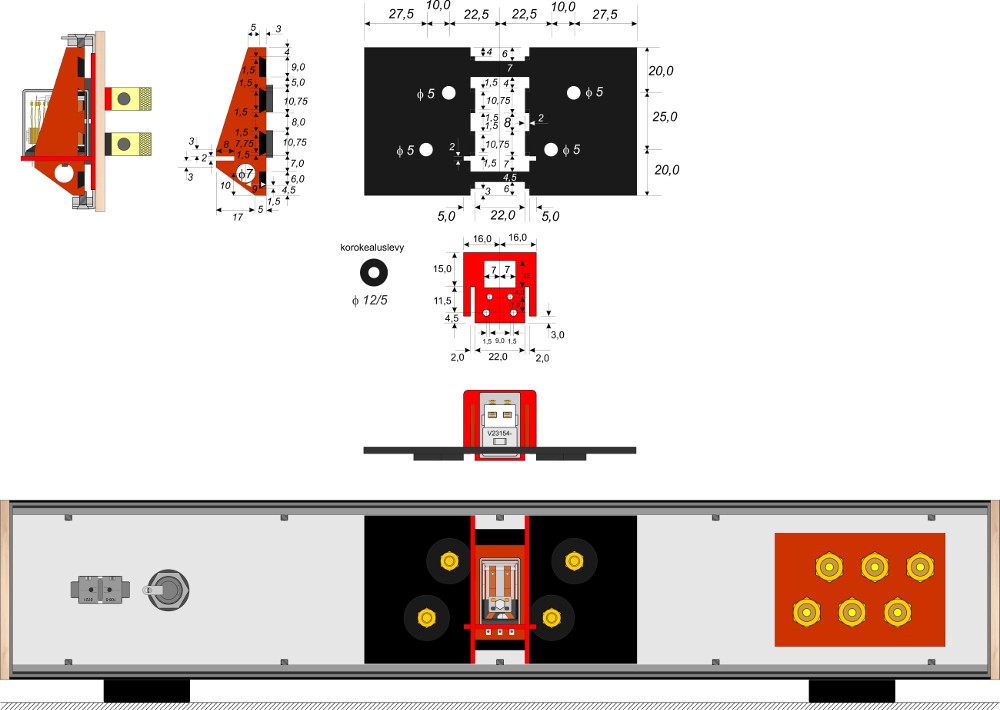

Alla olevassa kuvassa on kuulokereleen ja siihen liittyvien komponenttien asennusalusta. Levy kiinnitetään vahvistimen takaseinään kaiutinliittimillä. Vahvistimen takaseinän ja kuulokereleen levyjen välissä on neljä korokealuslevyä, joiden materiaali on 3 mm:n lasikuitulaminaatti.

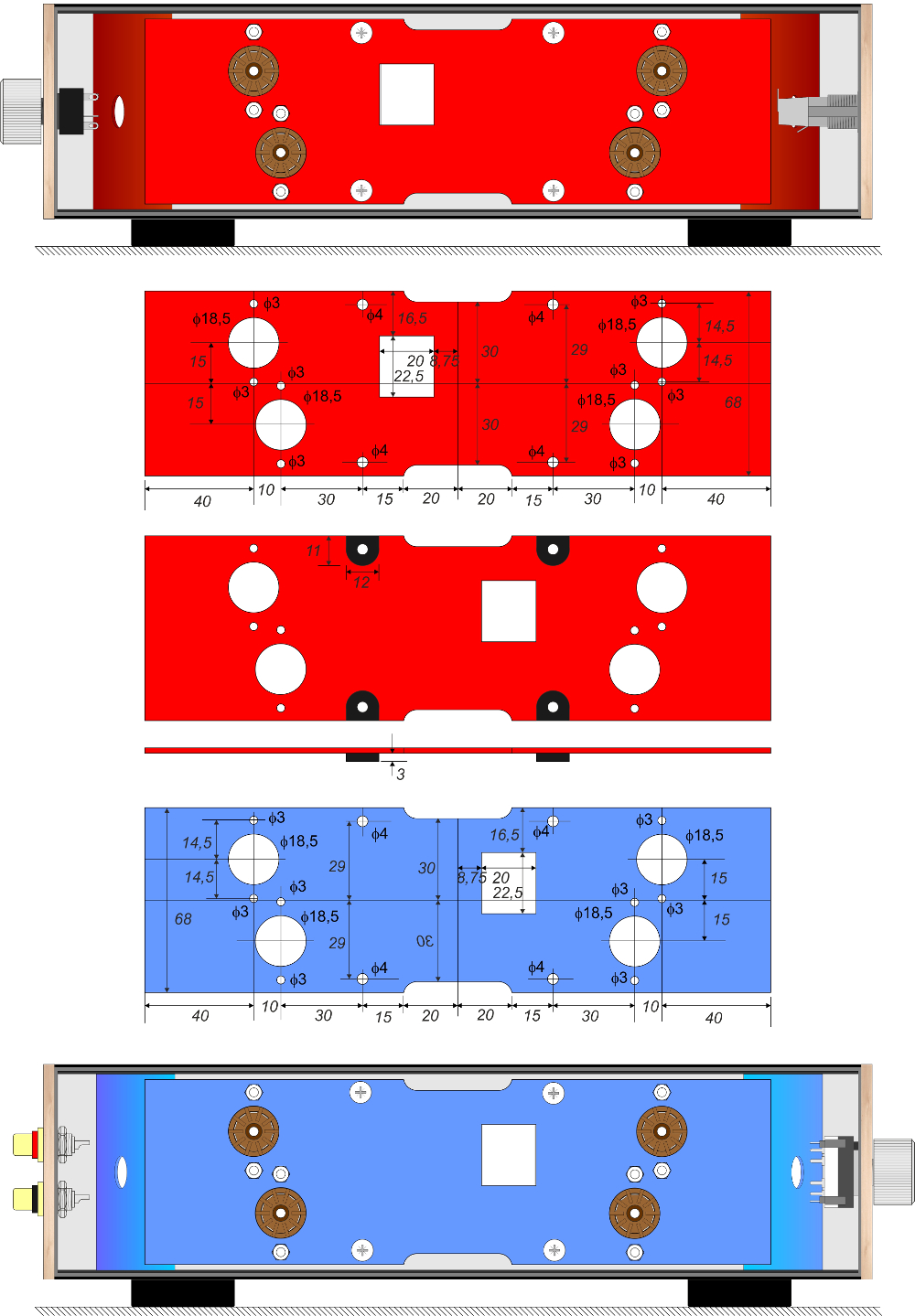

Vahvistimet kootaan kumpikin opmalle levylleen, jotka sijoitetaan vahvistinkotelon sivuihin. Vasemman kanavan vahvistimen asennuslevy on punainen ja oikean kanavan sininen. Levyjen materiaalina on 2 mm:n lasikitulaminaatti. Vahvistinlevyt ovat käytännössä mitoituksiltaan samanlaiset. Vahvistimet kootaan vain eri puolille levyjä. Vahvistinlevyjen takapuolille liimataan 3 mm:n lasikuitulaminaatista korokealuslevyt. Alla on kuvattu vain vasemman vahvistinlevyn korokkeet mutta oikean kanavan vahvistinlevyyn tulee samanlaiset korokkeet.

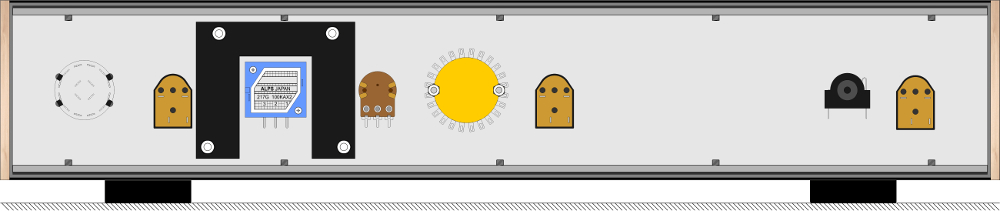

Alla olevassa kuvassa on loudness-levy.
