METAL BOOGIE 4 UL

PCL84 PUSH PULL AMPLIFIER

DESIGN WITH ANODE VOLTAGE REGULATOR

METAL BOOGIE 4 UL ulkoasusuunnitelma ECL85 regulaattorilla

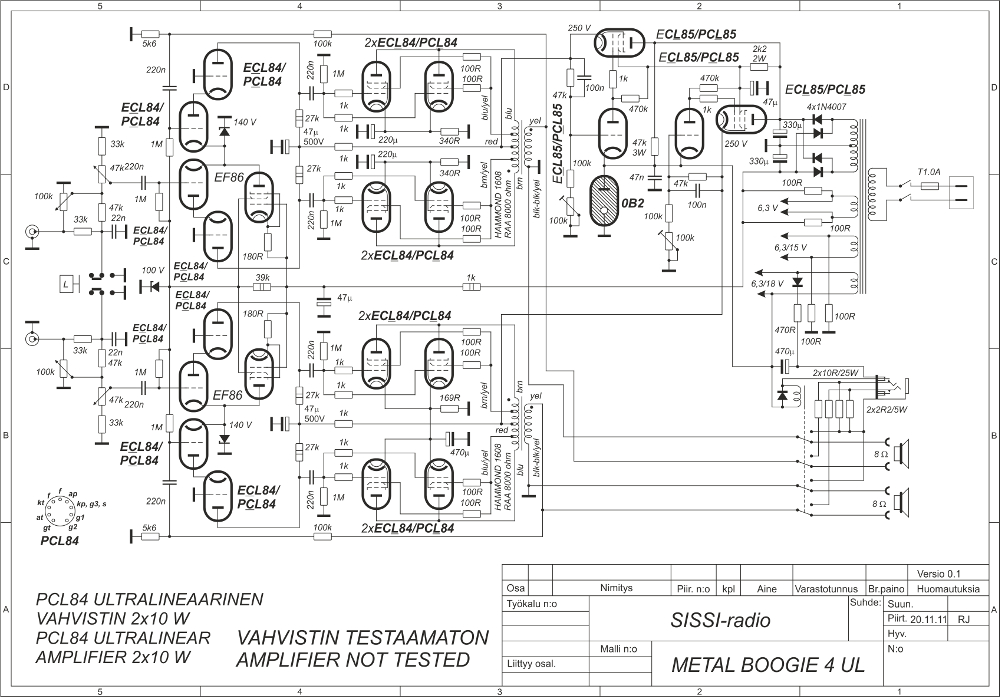

Metal Boogie 4 UL PCL84 peruskonstruktiota on mahdollista varioida monin tavoin. Tässä versiossa on käytetty putkiregulaattoreita anodijännitteitten säätöön. Tämä on yksi monimutkaisimmista versioista. Vahvistimeen olisi lisättävissä vielä yksi putki, tasasuuntaaja. Alla on vahvistimen kytkentäkaavio tässä muodossa.

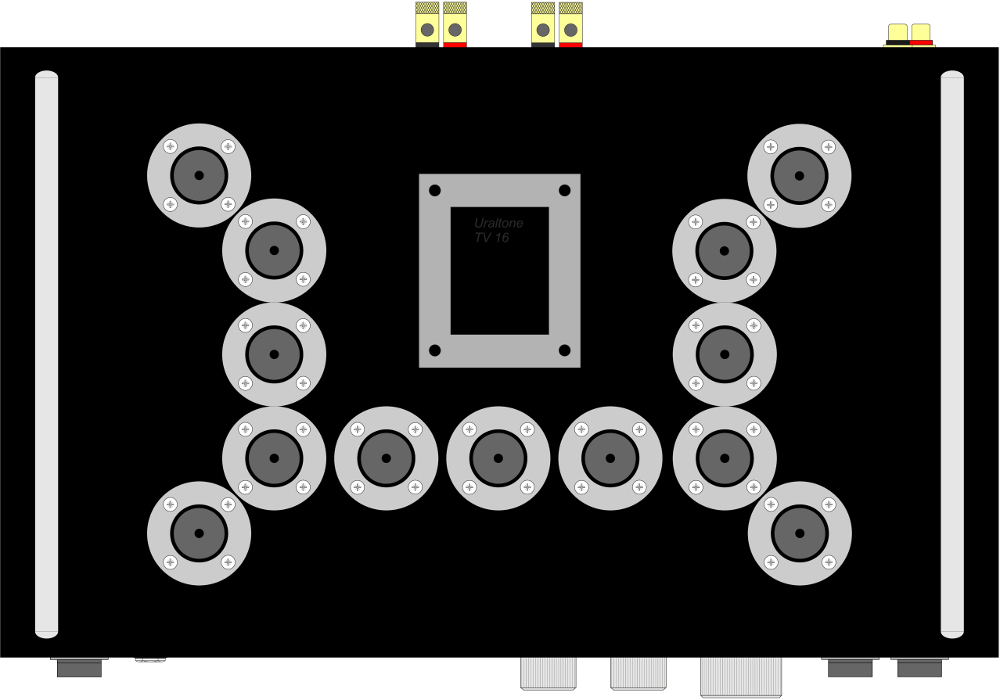

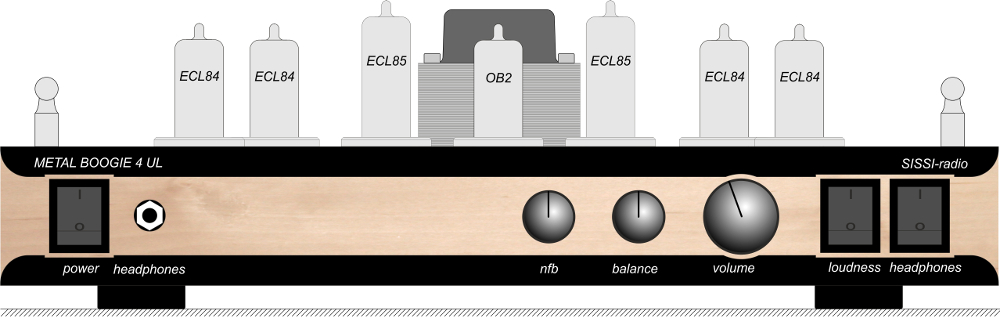

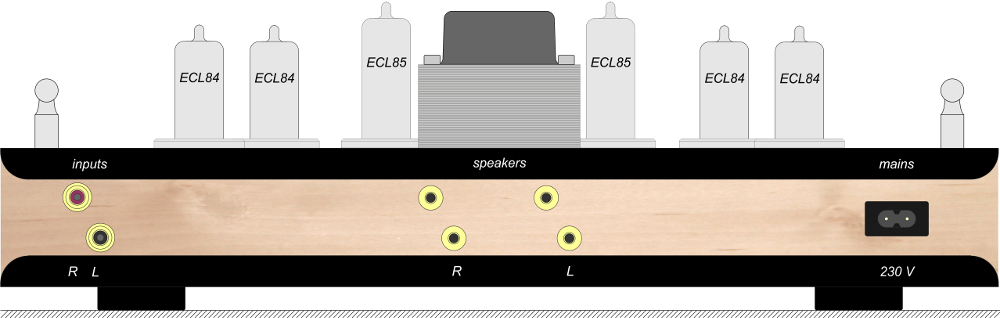

Regulaattoreiden käyttö vaikutti myös vahvistimen ulkoasuun. Alla on kuvattu yksi vaihtoehto toteuttaa yllä kuvattu kytkentäkaavio. Sassiksen koko on 432 mm x 254 mm x 60 mm.
