METAL BOOGIE 4 UL

PCL84 PUSH PULL AMPLIFIER

DESIGN OF MECHANIC

METAL BOOGIE 4 UL muotoilusuunnitelma

Metal Boogie 4 UL:n sassiksen aihio on ollut olemassa jo vuosia. Tämä aihio on pohjana näille mekaniikkasuunnitelmille. Aihion mitat olivat 254x408x65. Mitat ovat millimetreinä. Suurensin vahvistimen leveyden 432 mm:iin ja madalsin sassiksen 59 mm:iin. Leveyden muutos toteutetaan lisäämällä sassiksen päihin 12 mm:n puupaneelit. Mäillä muutoksilla vahvistimen mekaniikka on alla olevien kuvien mukainen. Vahvistimen elektroniikka toteutetaan yhdellä yhtenäisellä kytkentälevyllä, joka on jonkin verran pienempi kuin sassiksen äärimitat. Poikkeuksena tähän etelevyyn tulee kaksi pientä kytkentälevyä. Toiseen tulee loudness kytkennän vaatimat komponentit ja toiseen kuulokekuuntelussa tarvittava keinokuorma.

DESIGN OF CABINET

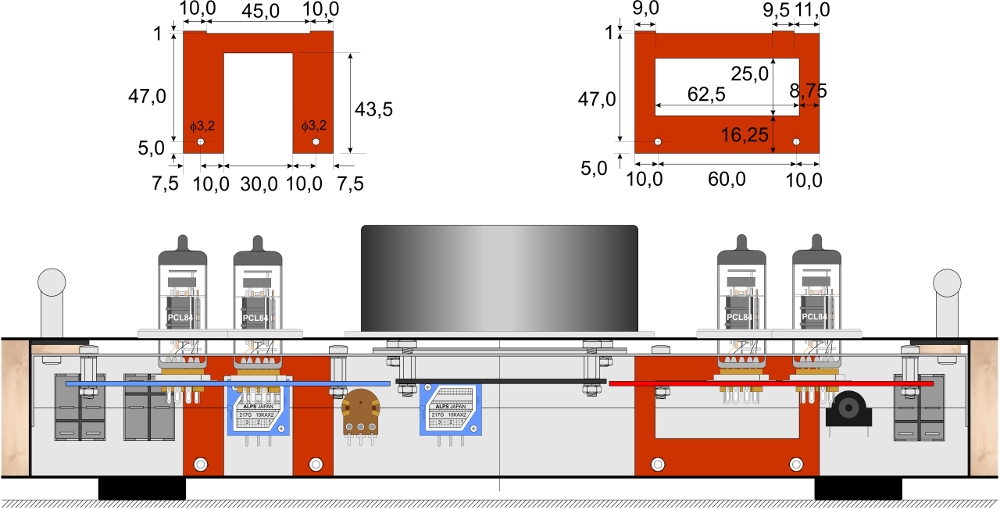

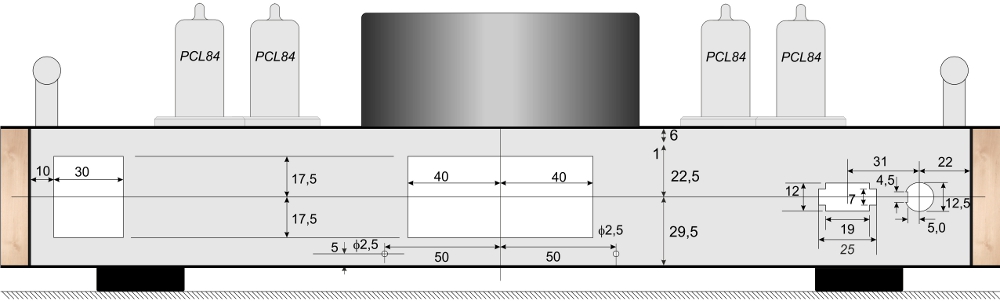

etupaneelin mitoitus, 1 mm koivua

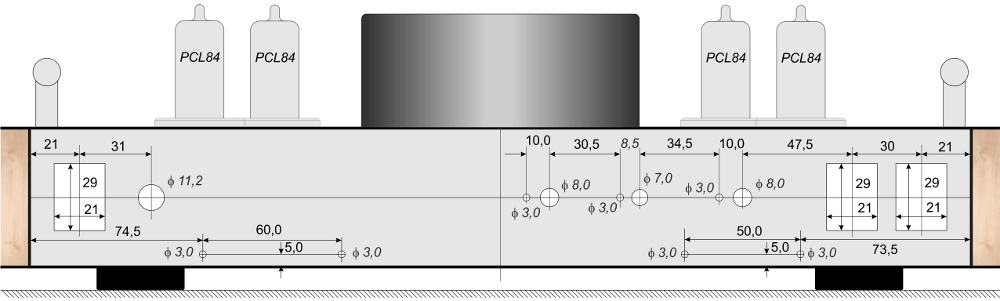

etulevyn mitoitus, 1 mm:n sinkitty teräslevy

sasiksen mitoitus päältä, 1 mm:n sinkitty teräslevy

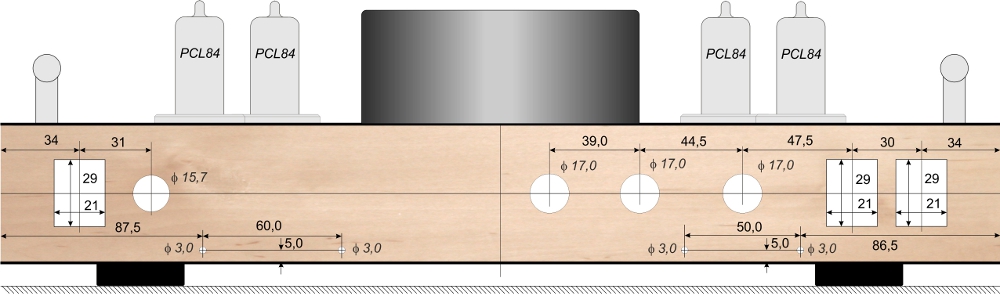

takalevyn mitoitus, 1 mm:n sinkitty teräslevy

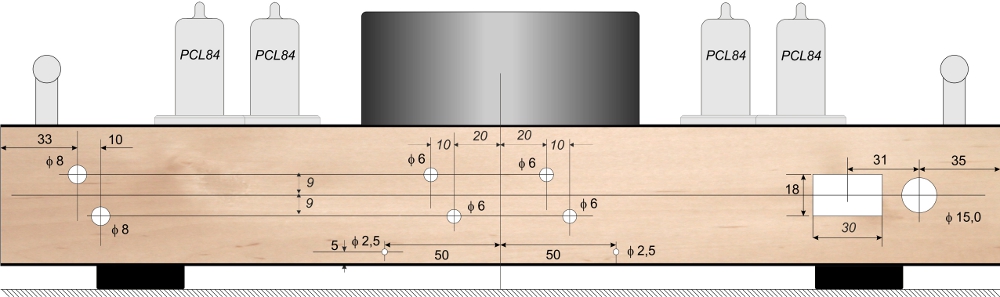

takapaneelin mitoitus, 4 mm koivua

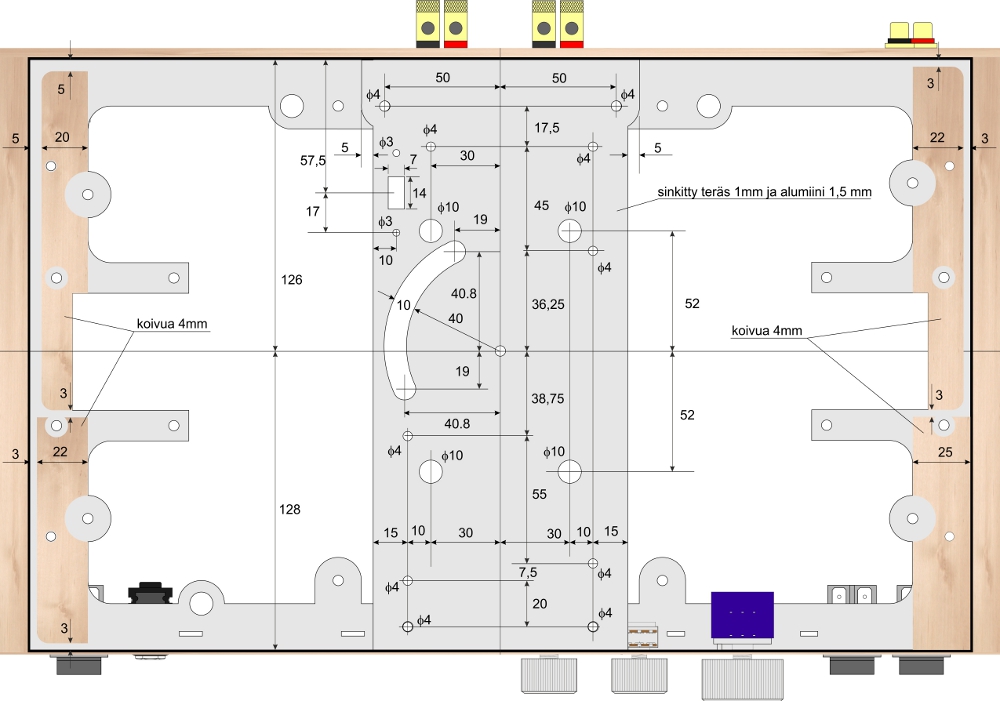

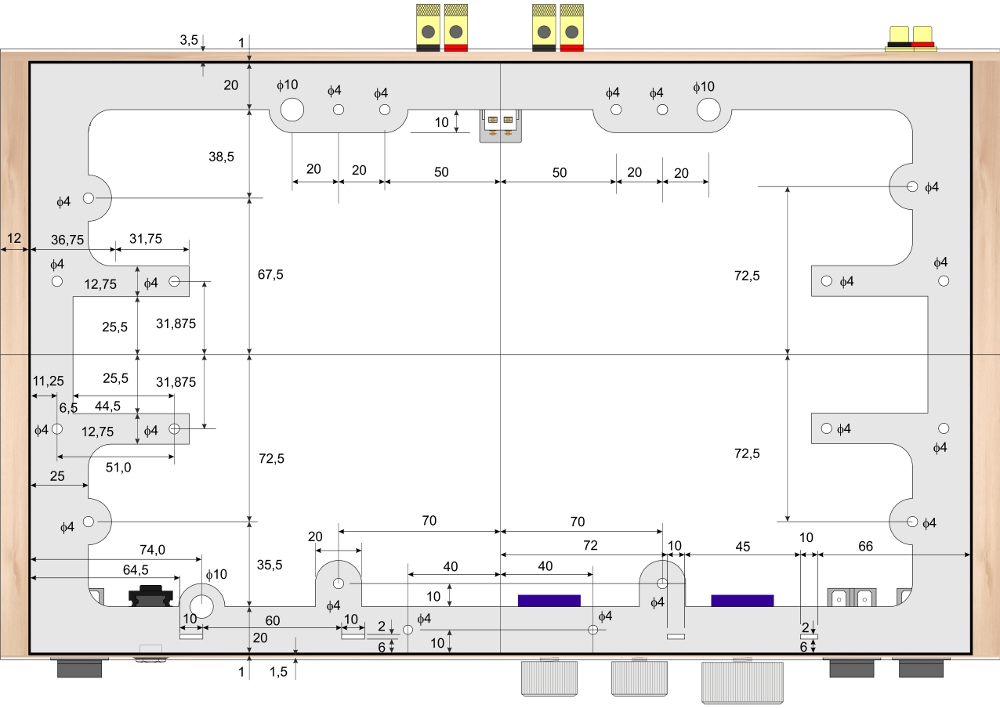

Magneettisuojan mitoitus, kaksi kerrosta, alempi 1,5 mm:n alumiinia ja ylempi 1 mm:n sinkitty teräslevy. Päädyissä on 4 mm:n koivulistat, joita vasten kannen ohjainlevyt lepäävät. Kansi kiinnitetään sassikseen ruuveilla kahvoihin.

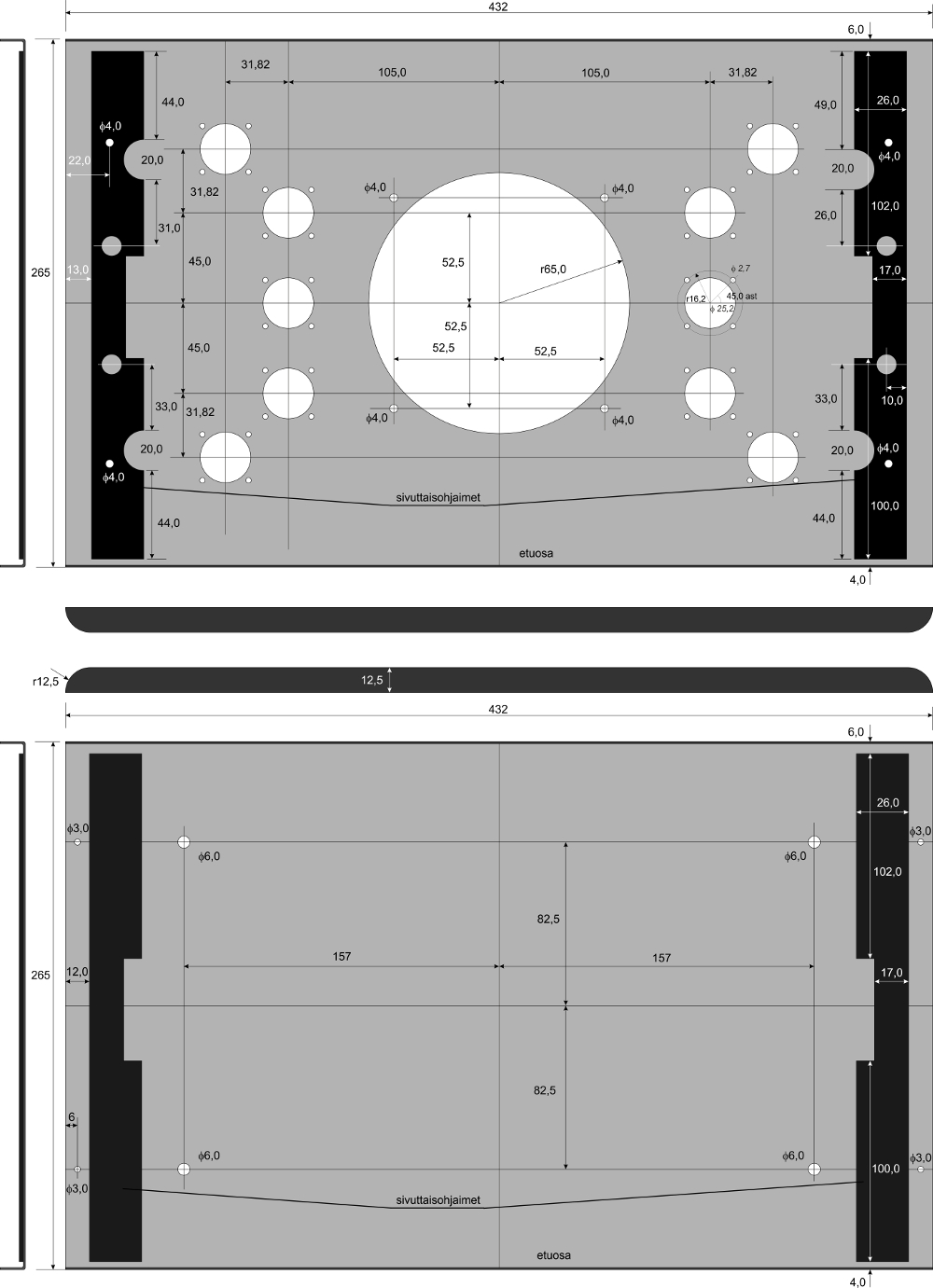

Kotelon täydentävät pohja ja kansi. Materiaalina on 1 mm:n kylmävalssattu teräs. Alla olevissa pohjan ja kannen kuvissa on lisäksi sivuttaisohjaimet, jotka pitävät kannen ja pohjan paikallaan sivusuunnassa. Ohjaimien materiaalina on 2 mm:n musta lasikuitulaminaatti. Ylempänä on kansi ja alempana pohja. Kansi on kuvattuna altapäin ja pohja ylhäältä.

MECHANICAL COMPONENTS

Metal Boogie 4 UL:ssä on kotelon lisäksi joukko mekaanisia komponentteja, joiden tarkoituksena on toimia pidikkeinä, vahvikkeina tai ohjaimina.

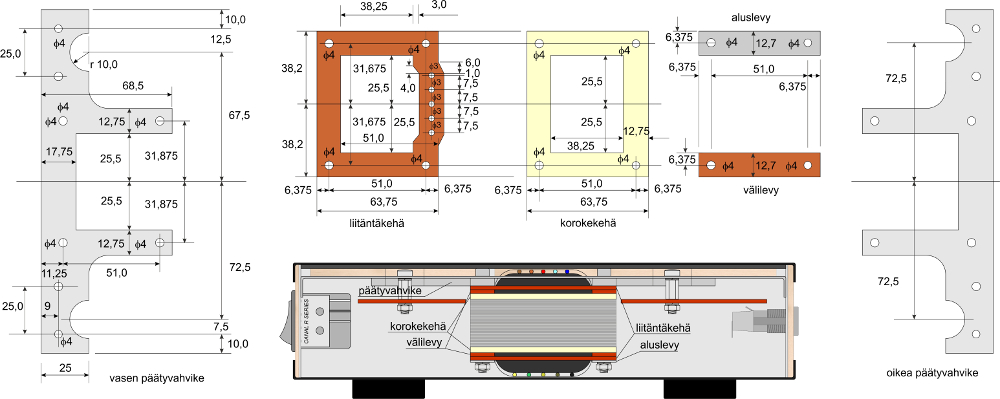

Alla ovat päätemuuntajiin liittyvät komponentit. Matalaan koteloon joudutaan päätemuuntaja keskittämään korkeussuunnassa mahdollisimman tarkkaan. Alla olevassa kuvassa ovat komponentit, joita käytetään keskitykseen ja liitäntöihin. Vasemmalla on vasemman kanavan päätyvahvike ja siitä oikealle on  liitäntäkehä. Päätyvahvikkeita tulee yksi muuntajaa kohden ja liitäntäkehiä kaksi, yksi ensiölle ja yksi toisiolle eri puolille muuntajaa. Vasemman kanavan liitäntälevyt ovat punaista 2 mm:n lasikuitulaminaattia ja oikean kanavan levyt sinistä. keskellä on muuntajan rautapakkaa vasten tuleva korokekehä, joita tarvitaan myös kaksi muuntajaa kohden. Materiaalina on 3 mm:n polyeteeni. Tämän oikealla puolella on 2 mm:n lasikuitulaminaatista koroke, välilevy liitäntälevyn alle sekä muuntajan kiinnitysruuvien aluslevy. Välilevyjä tarvitaan neljä muuntajaa kohti. Värit ovat punainen vasemmalle ja sininen oikealle. Näillä varmistetaan, että liitäntälevyjen juotoskorvat ovat irti rautapakka vasten tulevista kehistä. Aluslevyjä tarvitaan kaksi muuntajaa kohden. Niiden materiaalina on 1mm:n sinkitty teräslevy. Alinna on vasemman päädyn päätemuuntajan kokoonpanokuva sovitettuna koteloon.

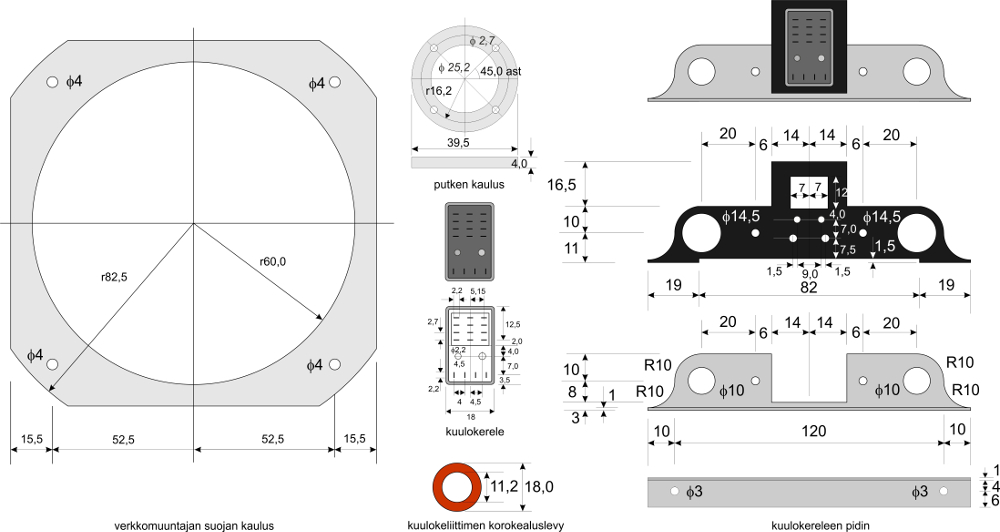

Alla on kuulokkeisiin liittyvät komponentit ja verkkomuuntajan suojan ja putkien kaulukset. Vasemmalla on verkkomuuntajan suojan kaulus. Materiaalina on 4 mm:n rauta. Ylinnä keskellä on putkien kaulus, jonka materiaali on samaten 4 mm:n rautaa. Kuulokereleen pidin koostuu kahdesta komponentista. Alinna on varsinainen kiinnike, joka kiinnitetään kahdella ruuvilla kotelon takaseinään kaiutinliittimien alapuolelle. Keskellä on 2 mm:n mustasta lasikuitulaminaatista tehtävä kiinnike, johon kuulokerele kiinnitetään. Ylinnä ovat osat koottuina mukaanlukien rele. Keskellä alinna on kuulokeliittimen sovitusaluslevy. Materiaalina on 2 mm:n punainen lasikuitulaminaatti. Keskellä ovat releen kuvat.

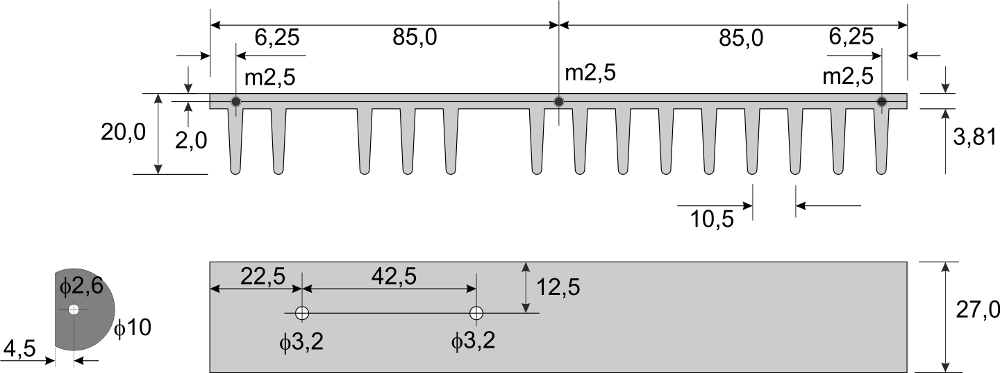

Alla on virtalähteen regulaattorin jäähdytykseen liittyvät komponentit. Oikealla on alumiininen profiili ja vasemmalla korokealuslevy. Aluslevyn materiaalinan on 3 mm:n musta lasikuitulaminaatti. Aluslevyillä nostetaan alumiiniprofiili irti kytkentälevystä.

CIRCUIT BOARDS

Metal Boogie 4 UL:ssä on kaikkian viisi kytkentälevyä. Vahvistimen etuseinään tulee kaksi levyä kuulokekuuntelun keinokuormaa ja laudness komponentteja varten. Oikea ja vasen kanava ovat omilla levyillään kuin myös virtalähde.

Alla ovat etuseinään tulevat kytkentälevyt. Vasemmalla on loudness-levy ja oikealla keinokuorman levy. Levyt ovat punaista 2 mm:n lasikuitulaminaattia.

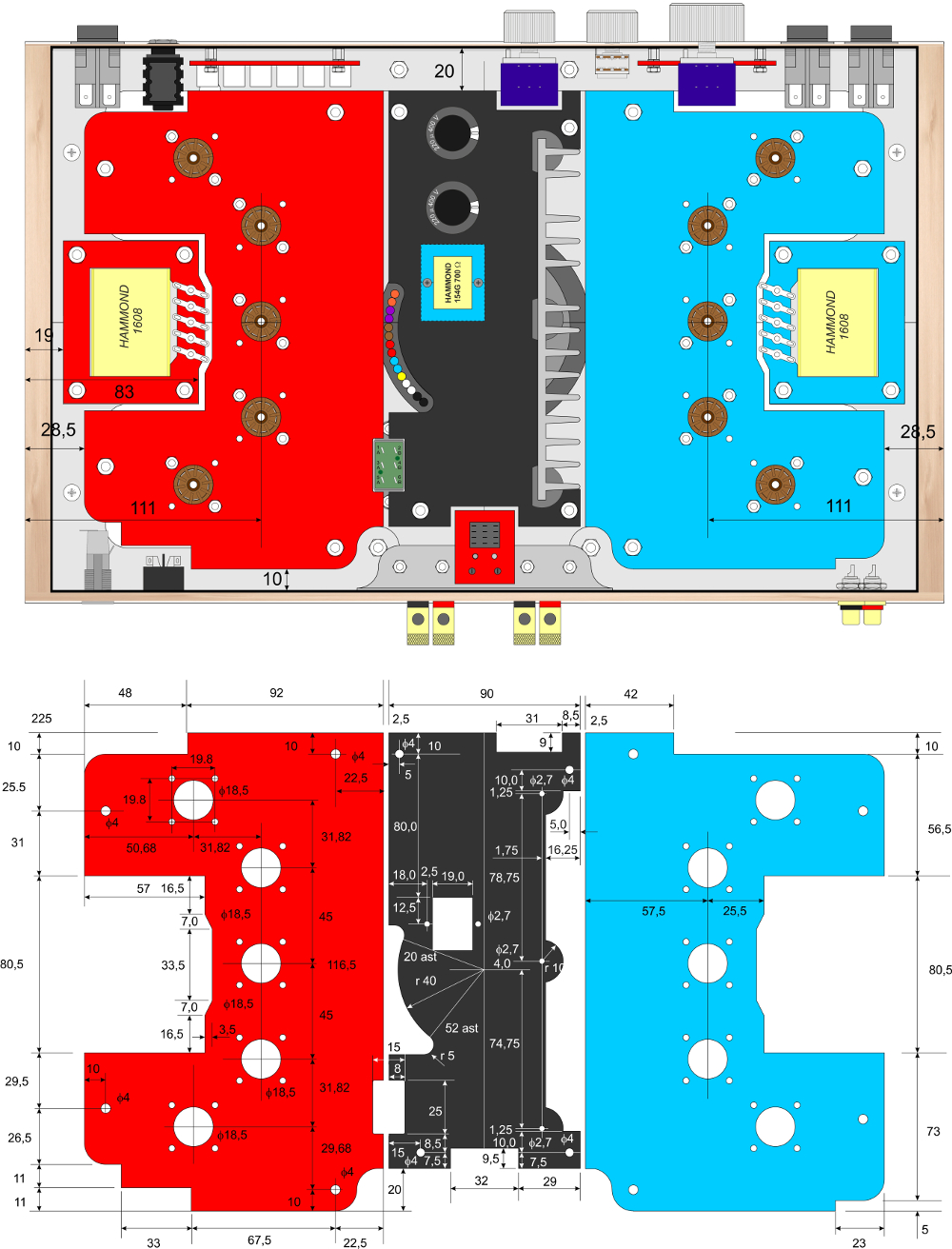

Alla ovat oikea ja vasen kanava sekä virtalähde. Oikean kanavan levy on sininen ja vasemman punainen. Virtalähde on mustalla levyllä. Oikean ja vasemman kanavan levyjen paksuudet ovat 2 mm ja virtalähteen 3 mm.
