METAL BOOGIE
5 vastavaihe
PCL84
PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER
DESIGN
OF MECHANIC
|
|
METAL BOOGIE

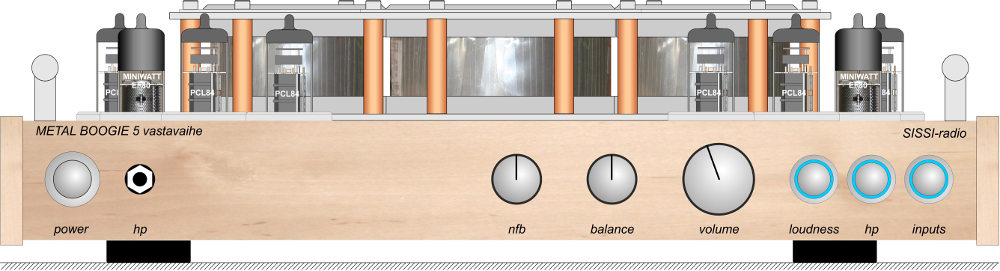

5 vastavaihe alustava muotoilusuunnitelma
|
|
METAL
BOOGIE 5 vastavaiheen alustana tullaan käyttämään
kanadalaisen Hammondin valmistamaa teräksistä alustaa.
Tähän tehdään tarvittavat rei'itykset liittimille,
kytkimille ja säätimille. Alustan sivuille, eteen ja taakse
liimataan koivupaneelit. Teräs-sassiksen koko on 432x254x52. Mitat ovat
millimetreinä.
Sassiksen yläosaan tulee magneettisuojat, jona toimii 1,5 mm:n alumiini. Pohja ja kansi tulevat 1 mm:n
kuparista. Alustan
kokonaiskorkeudeksi tulee 56,5 mm. Lisäksi tulevat luonnollisesti
putket ja
muuntajat sekä pohjaan jalkatassut.
|
|
|
|
|
|
Alla on sassiksen
suunnitelma.

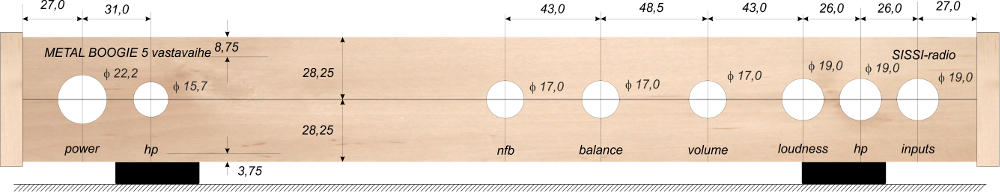

etupaneelin
mitoitus, 4 mm koivua
|
|
|
|

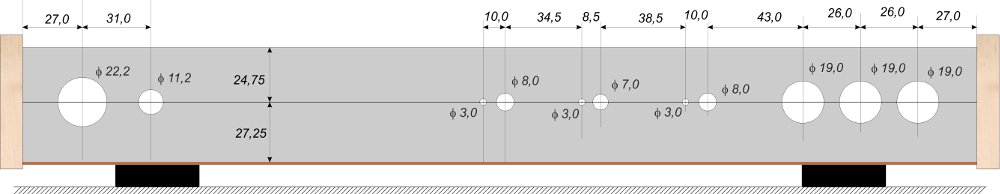

sassiksen
etuosan
mitoitus, 1,0 mm:n teräs
|
|
|
|

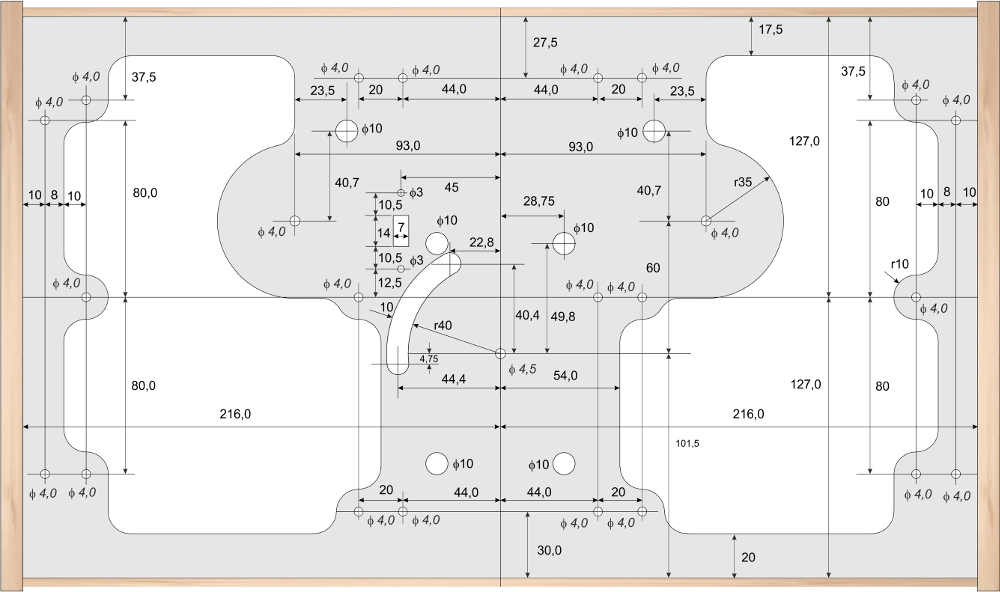

sassiksen
mitoitus päältä, 1,0 mm:n teräs; tämän
päälle tulee samalla mitoituksella 1,5 mm:n alumiinista
magneettisuoja
|
|
|
|

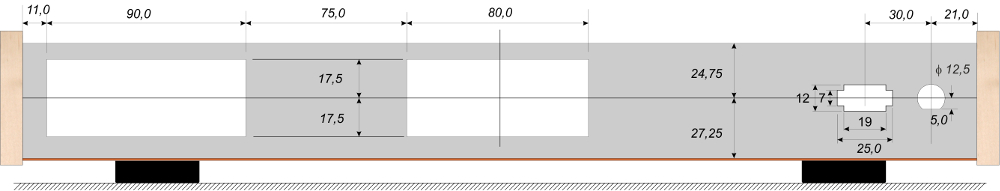

sassiksen
takaosan
mitoitus, 1,0 mm:n teräs
|
|
|
|

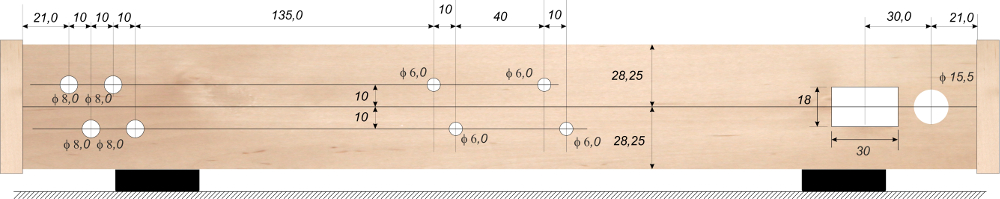

takapaneelin
mitoitus, 4 mm koivua
|
|
|
|

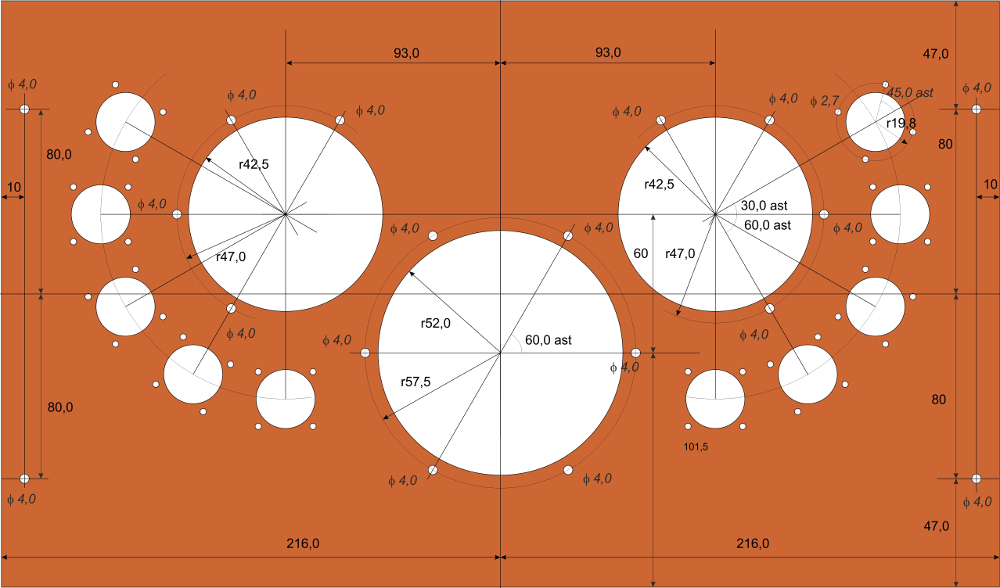

kansi,
materiaalina 1 mm:n kupari
|
|
|
|

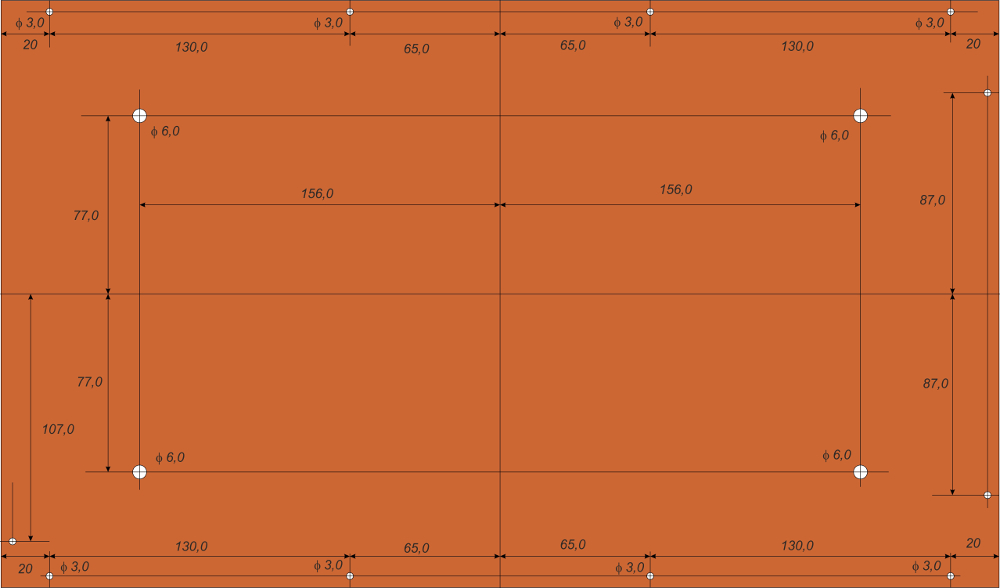

pohja,
materiaali 1 mm:n kupari
|
|
|
|

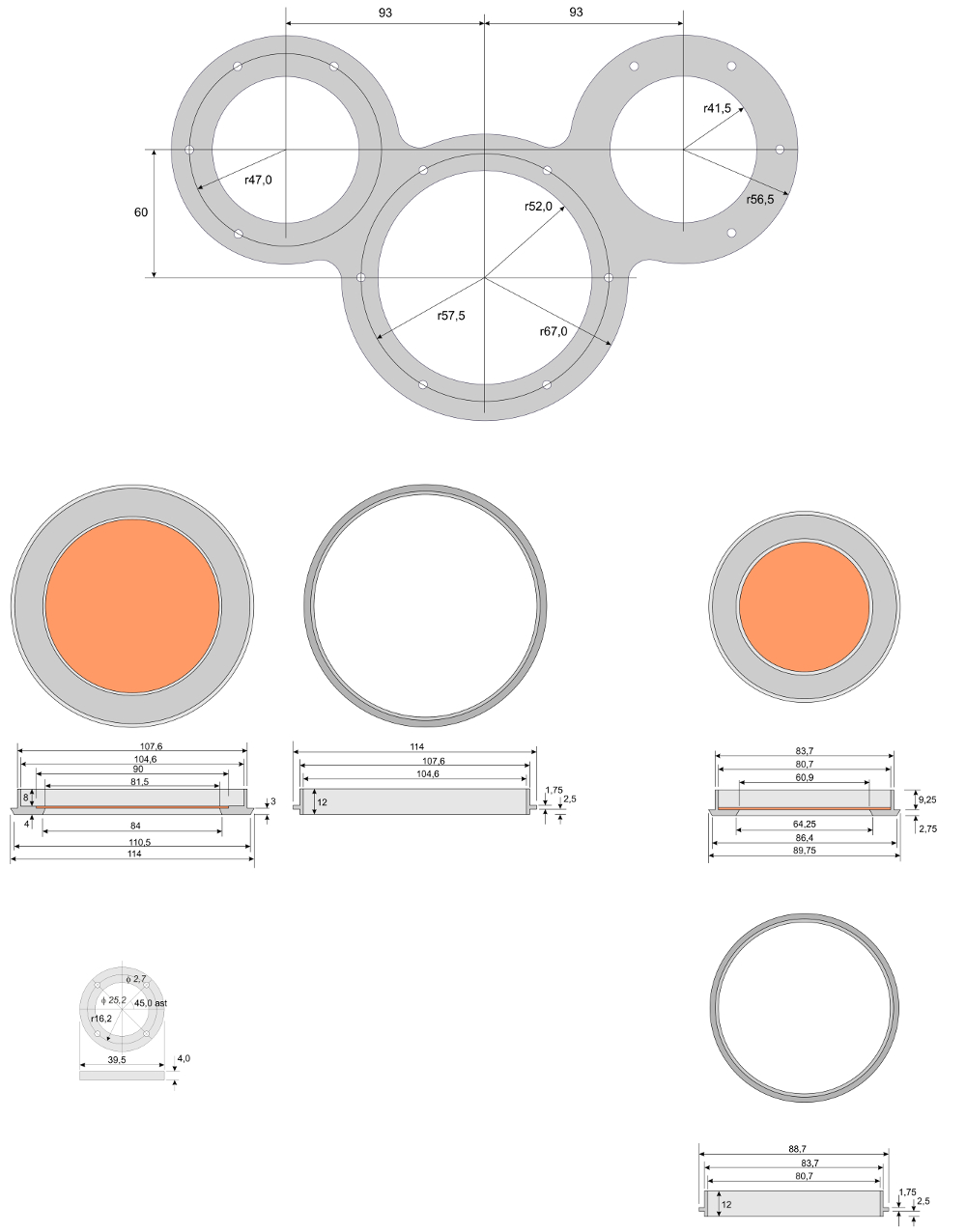

alla
ovat muuntajasuojan komponentit
|
|
|
|
|
|
|
METAL

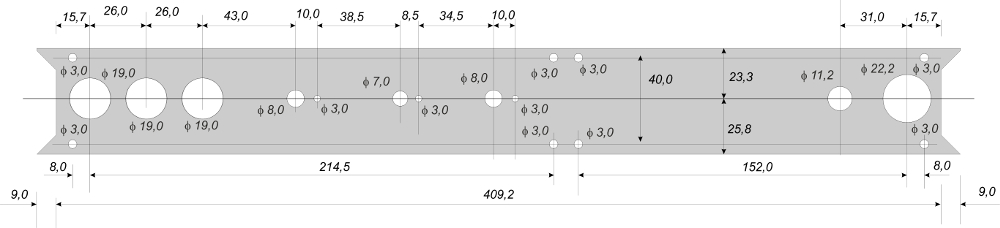

BOOGIE 5 vastavaiheen sassiksen sisälle tulee joitakin mekaanisia
komponentteja. Ylempänä on sassiksen etuosaan tuleva
vahvike. Sassis on etuosasteen rei'itettu aiemmin toisenlaista
muotoilua varten. Tämä rei'itys aiheuttaa ongelmia ja on
osin vahvistettava. Vahvikelevyn materiaali on 1 mm:n sinkitty

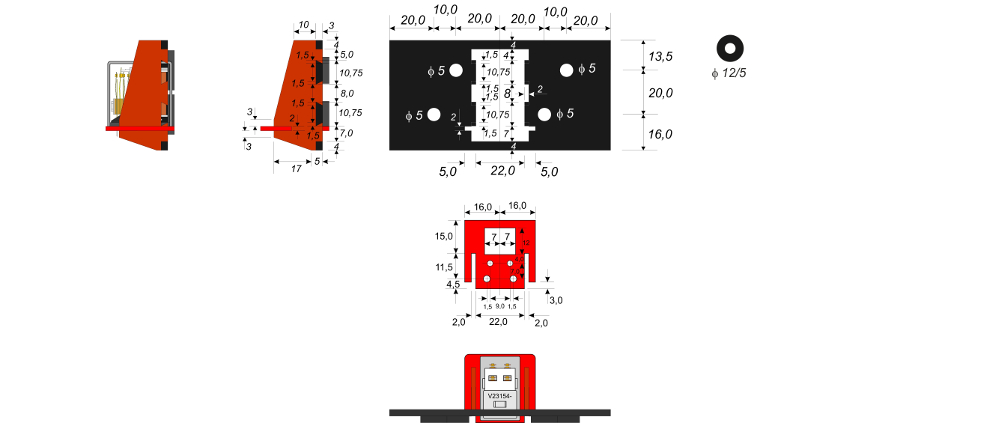

teräslevy. Alemmassa kuvassa on kuulokereleen asennusalusta.
|
|
|
|
|
|
|
|
|
