ELISE TESTONE VAHVISTIN

DESIGN AND LAYOUT STUDIES

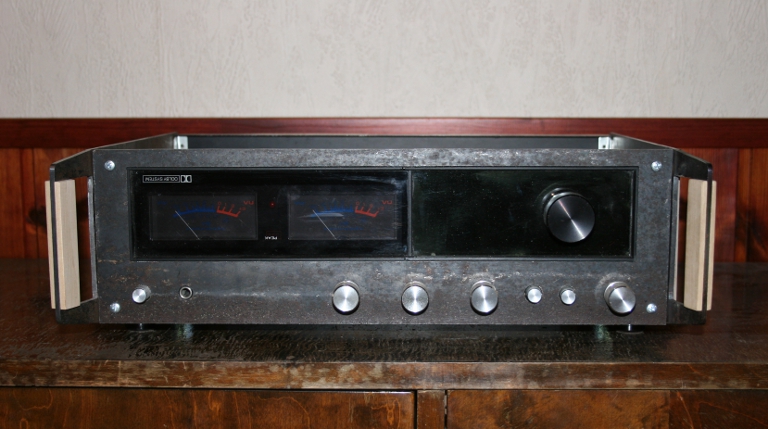

Tämän vahvistimen kehitystyö lähti nurinkurisesti Kotelosta. Ideana oli kokeilla paksun rautalevyn käyttöä. Vahvistimien maskeja oli tehty pitkään paksusta alumiinista mutta ei raudasta. Idea jalostui edelleen niin, että myös sivut tehtiin raudasta. Käytetyt rautalevyt olivat olleet romuliikkeen pihalla ulkotiloissa. Tämä oli patinoinut pinnan. Aikani tätä patinaa katseltuani se alkoi näyttää hienolta ja tämänhetkisen ajatuksen mukaan tämä patina jää vahvistimen pintaan.




vahvistimen kotelo tes_proto_layout1.JPG (532351 bytes) komponenttien sijoittelua tes_sim_proto_v_m.jpg (534899 bytes) virtalähteen simulaatioita

haamuja tes_sim_m.jpg (356243 bytes) suorituskyky simulointeja vahvistmen taivutetut päädyt





muotoilututkielmia
