B5SF01A VAHVISTIN
|
|
|
|
Tämän
radion vahvistimelle on haettu suomalaista patenttia.
Hakemus on kirjattu numerolla 831/59. Hakemus ei
kuitenkaan ole edennyt patenttiin saakka. Syytä tähän
ei tällä hetkellä tiedetä. Radiossa käytetty
vahvistin on tyyppiä single endet push pull, SEPP.
Vahvistimen erikoisuutena on muuntajakytkentä alemman
putken anodilta ylemmän putken katodille. Järjestely
mahdollistaa pääteputkien kytkemisen rinnan samaan
anijännitelähteeseen.
|
|
|
|
|
|
|
|
|
|

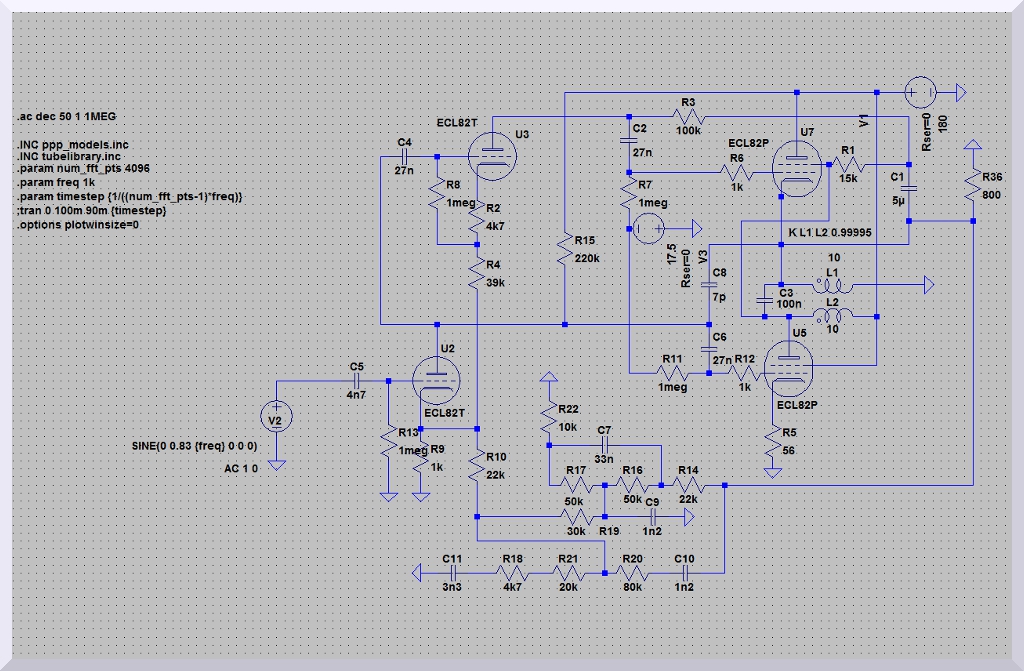

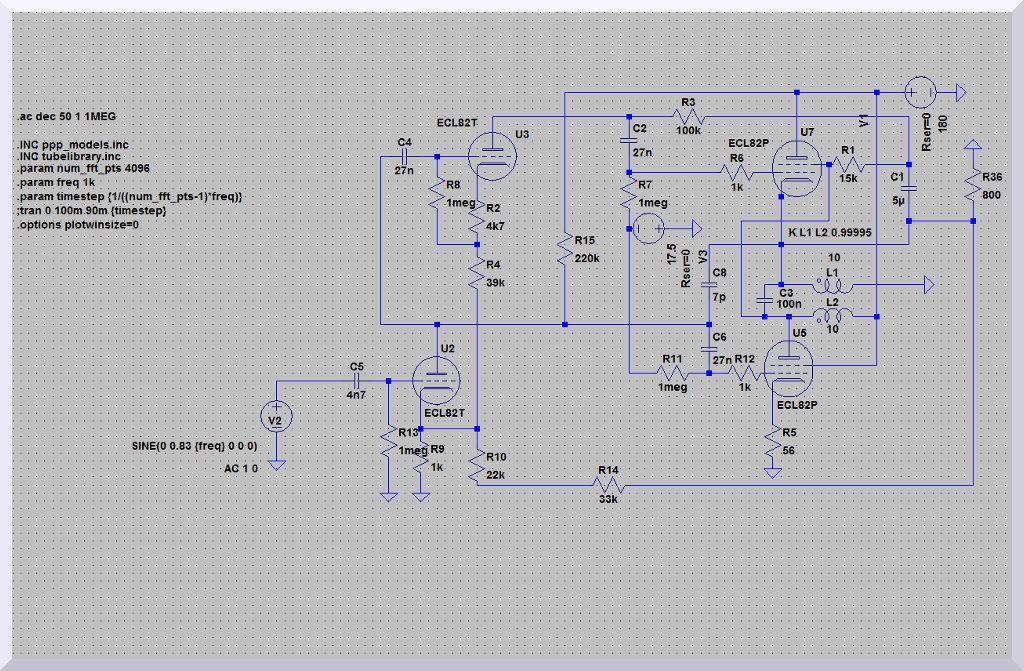

SIMULAATIOMALLI
SÄVYNSÄÄDÖILLÄ |
|
|
|
|

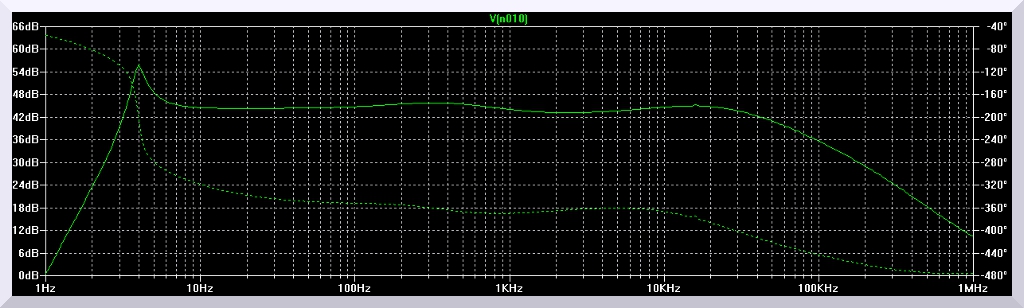

PARAS
VASTE 100n:n TULOKONDENSAATTORILLA
|
|
|
|
|

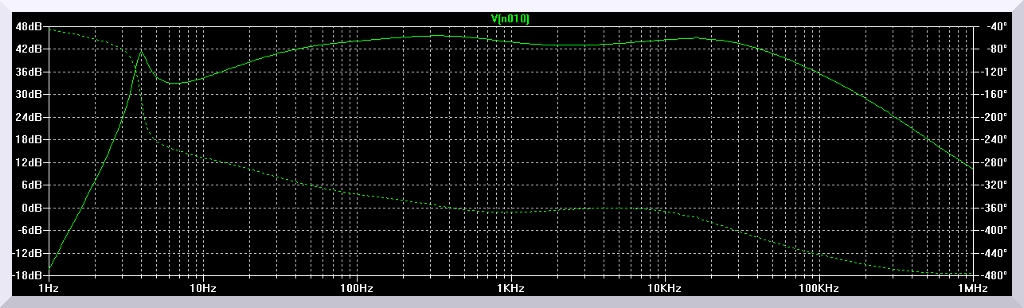

PARAS
VASTE 4n7 TULOKONDENSAATTORILLA
|
|
|
|
|

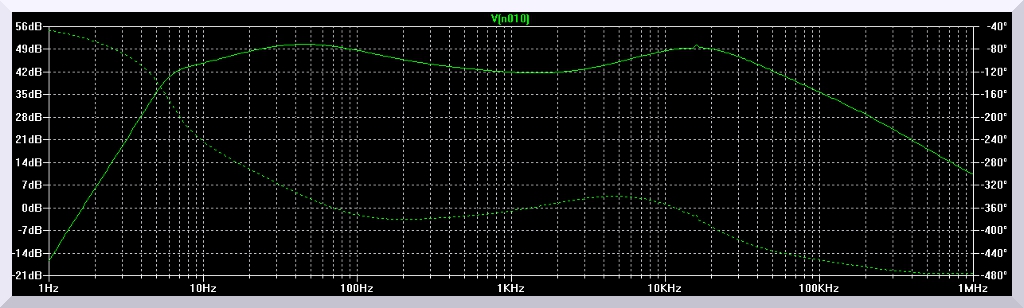

SÄVYNSÄÄDÖT
MAKSIMEISSA
TULOKONDENSAATTORI
4n7 |
|
|
|
|

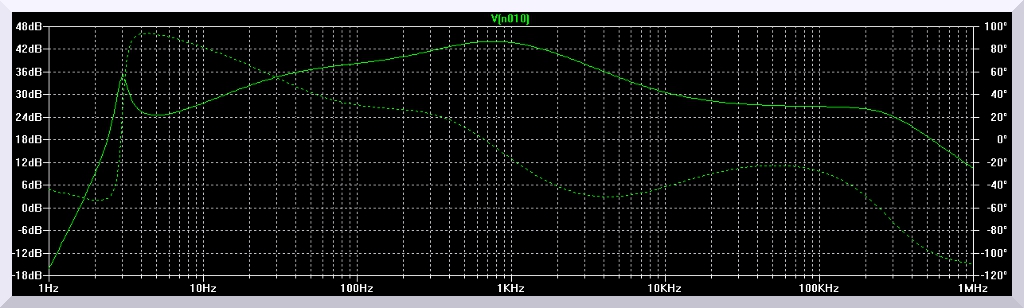

SÄVYNSÄÄDÖT
MINIMEISSÄ
TULOKONDENSAATTORI
4n7
|
|
|
|
|
SIMULAATIOMALLI
ILMAN SÄVYNSÄÄTÖJÄ
|
|
|
|
|

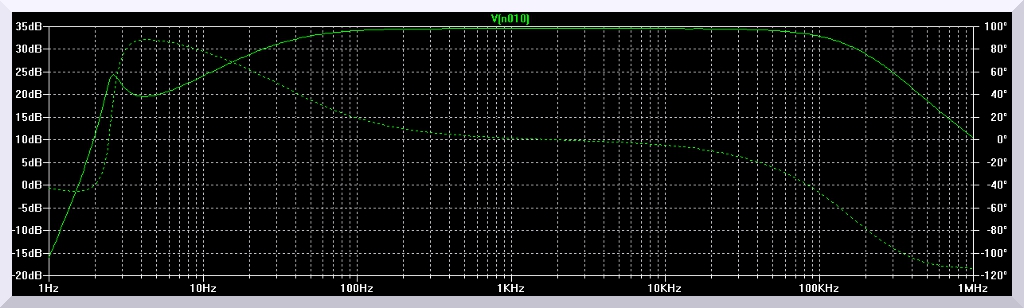

TAAJUUSVASTE
4n7 TULOKONDENSAATTORILLA
ILMAN
SÄVYNSÄÄTÖJÄ |
|
|
|
|

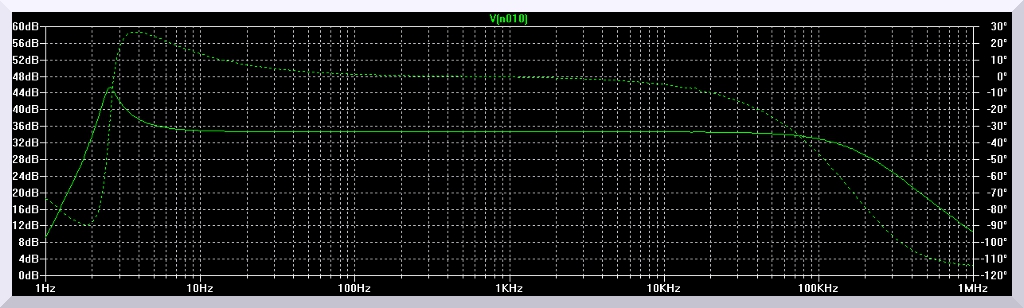

TAAJUUSVASTE
100n:n TULOKONDENSAATTORILLA
ILMAN
SÄVYNSÄÄTÖJÄ |
|
|
|
|

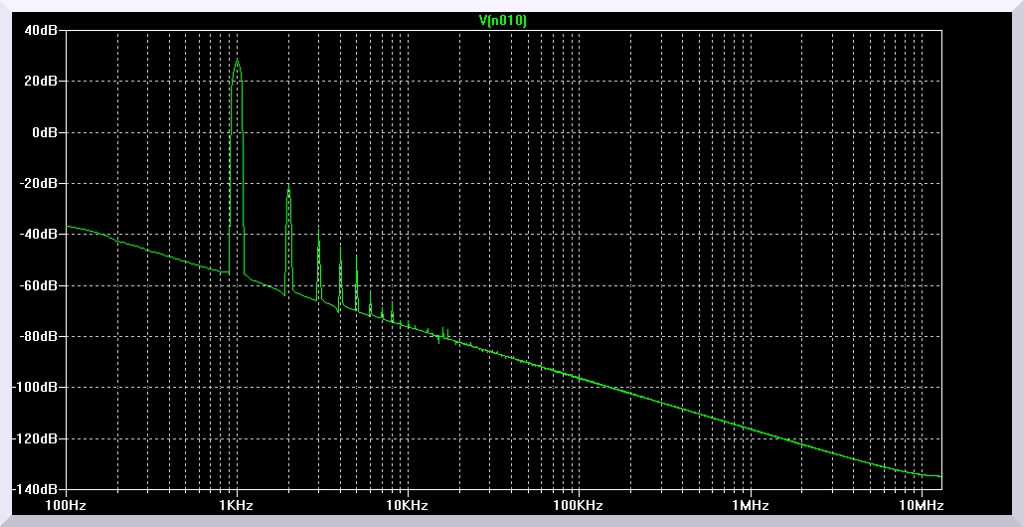

SPEKTRI
1 W LÄHTÖTEHOLLA
THD
0,3 %
|
|
