Ensimmäinen

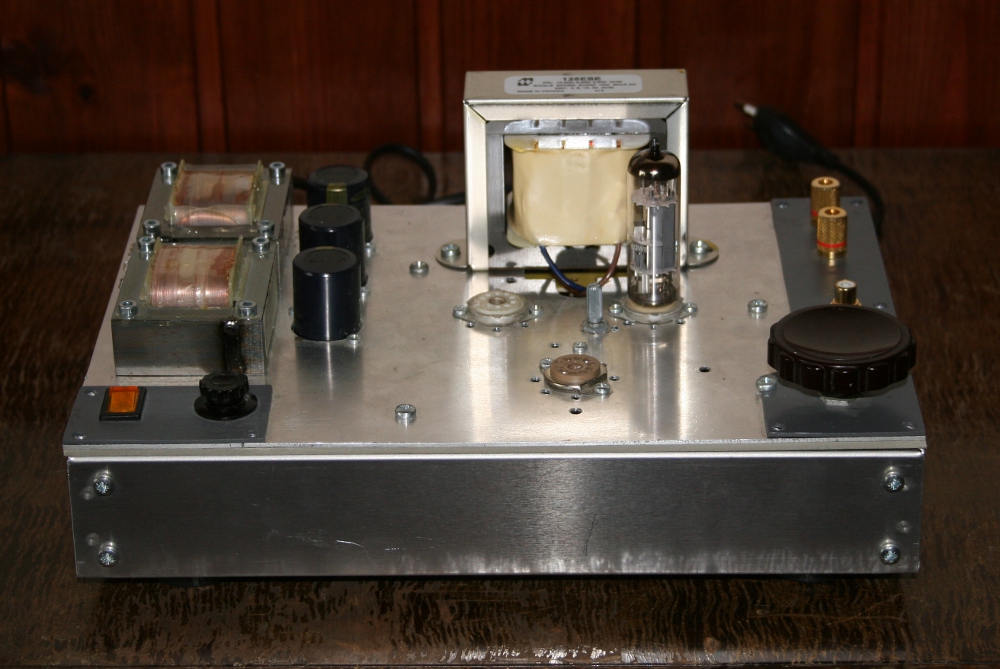

ECL86 proto syntyi 2008 alkupuolella yhdessä EL84 ja ECL82 SE
stereovahvistimien kehitystyön yhteydessä. Silloin syntyi vain
testattu proto ja kytkentäkaavio. Mielestäni tämän vahvistimen
äänenlaatu ei ollut samanveroinen noiden kahden muun vahvistimen
kanssa. Myös ECL86 putkien saatavuus on ollut heikkoa ja hinnat
korkeita. Niinpä ei ollut mielenkiintoa kehittää vahvistinta
edelleen vaan se jäi seisomaan dokumentoituna.
Nyt
ECL86 SE vahvistin tuli uudelleen ajankohtaiseksi lähtiessäni
kehittämään edelleen EBL1 SE vahvistinta. ECL86 pentodi ja EBL1
pentodi ovat ominaisuuksiltaan hyvin lähellä toisiaan. EBL1
simulaatio onnistuu ECL86:lla käyttämällä suojahilalla 220 V.
Sekä EBL1:n että ECL86:n päätemuuntajan impedanssi on n. 7000
ohmia. Tätä ei saa suoraan Hammond 125ESE
muuntajasta. Tässä
yhteydessä tutkin myös tämän muuntajan mahdollista muokkaamista
sopivaksi. Muuntajasta löytyivätkin rinnakkaiset toisiokäämit,
joita uudelleen ryhmittelemällä sain lähelle haluttua
impedanssia. Samalla uudelleen ryhmittelyllä onnistuu paikallinen
vastakytkentä.
|
