11 SE muotoilusuunnitelma
|
|
ELSE
11 SE sassiksen aihio, musta Hammond 408x203x52 on ollut
jo pitkään varastossani. Lähdin ensin toteuttamaan
mekaniikkkaa lepäämässä olleella Metal
Boogie sarjan sassiksen aihiolla. Muotoilukuvien perusteella Metal Boogie sassis
vaikutti kuitenkin liian suurelta ja niinpä siirryin Hammondin
sassisaihioon. Tätä kirjoitettaessa puuttuu vielä
komponentteja eikä ole siksi mahdollista suunnitella
sassiksen yläpinnan rei'itystä.
|
|
|
|
|
|
DESIGN
OF CABINET
|
|

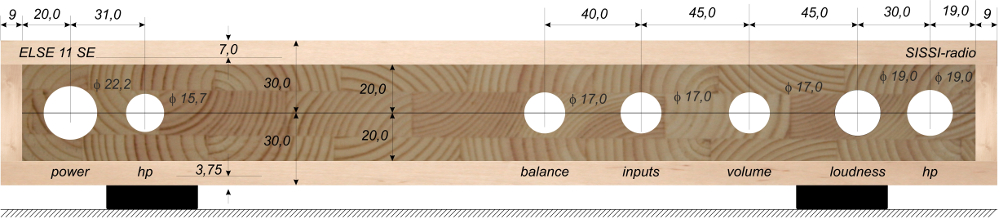

etupaneelin
mitoitus, 4 mm:n leppä ja mänty
|
|
|
|

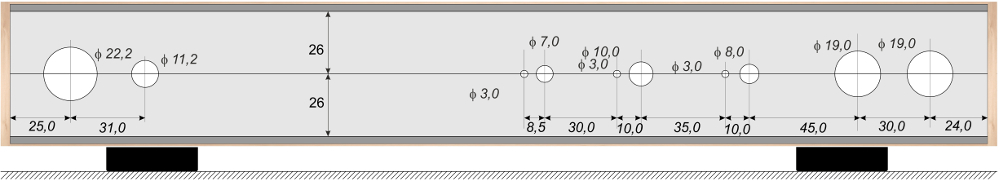

etulevyn
mitoitus, 1 mm:n teräs
|
|
|
|

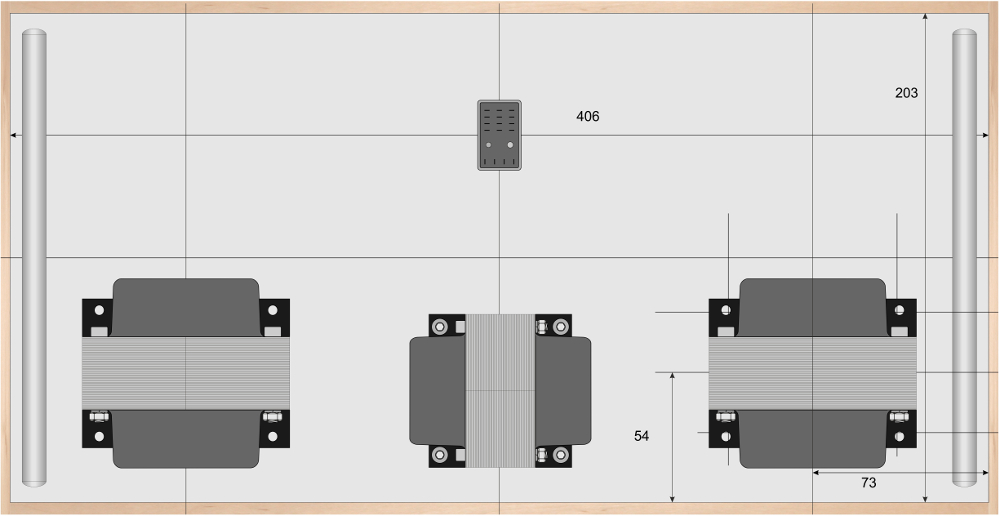

sasiksen
mitoitus päältä, 1 mm:n teräs
|
|
|
|

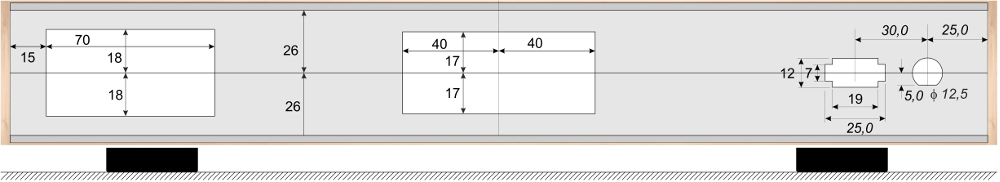

takalevyn
mitoitus, 1 teräs
|
|
|
|

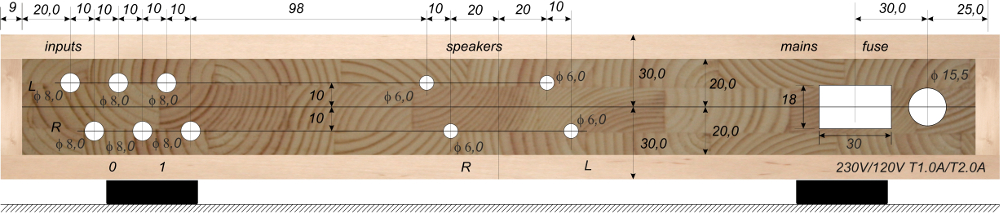

takapaneelin
mitoitus, 4 mm:n leppä ja mänty
|
|
|
|
|
|
|
MECHANICAL
COMPONENTS
|
|
ELSE
11 SE vahvistimeen tulee myös mekaanisia komponentteja jotka
toimivat kiinnikkeinä ja ohjaimina. Tässä suhteessa

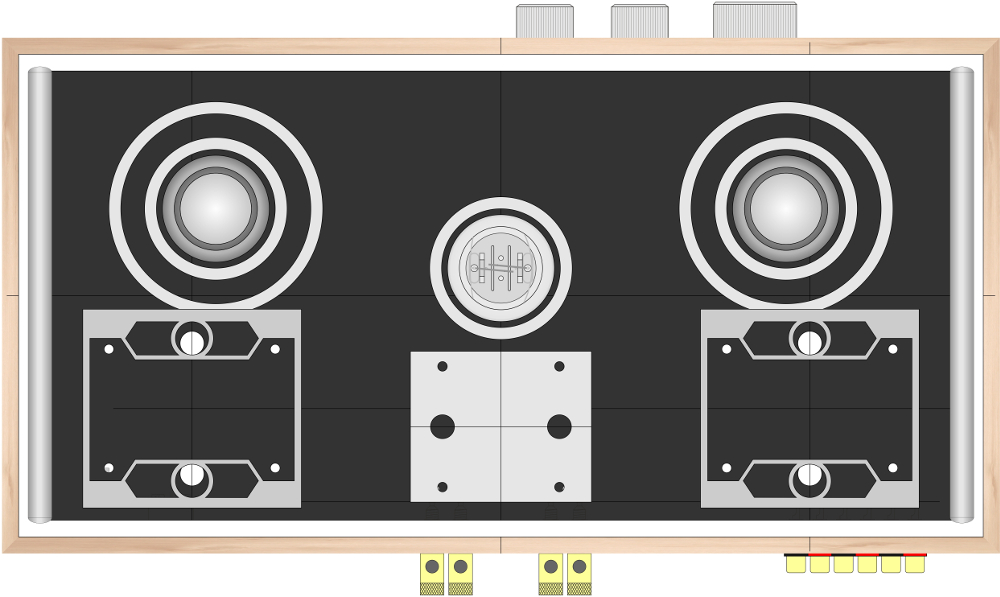

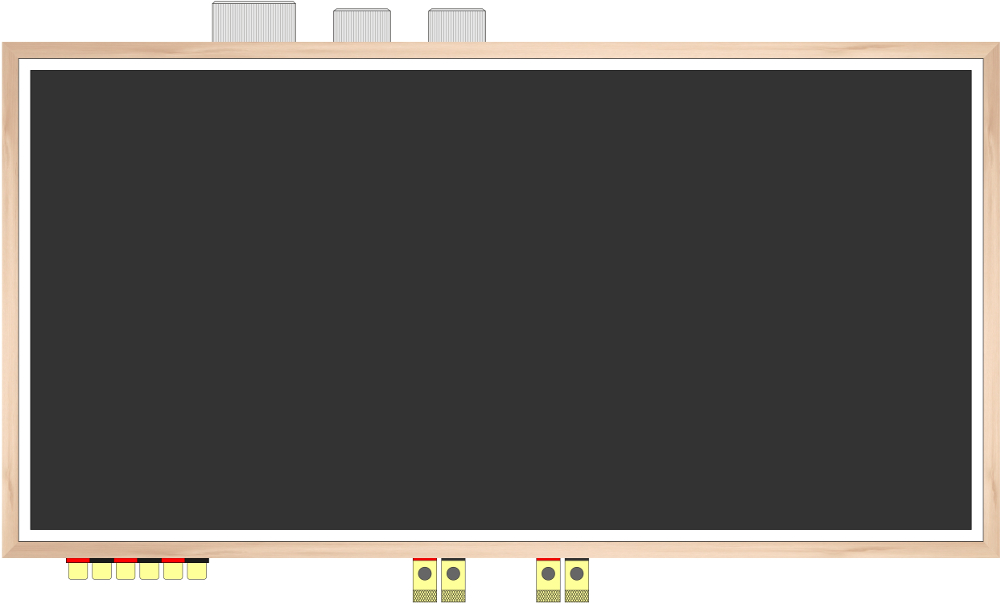

erikoisuutena ovat kansi ja pohjalevyt. Näihin on tarkoitus
kehittää ornamenttikuvio. Tämän kuvion suunnittelu vie
aikaa sillä alue on minulle vieras. Kannen ja pohjan
materiaali on 3 mm:n rautaa. Alla ovat kuvat kannen ja pohjan
tämänhetkisestä tilanteesta.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
