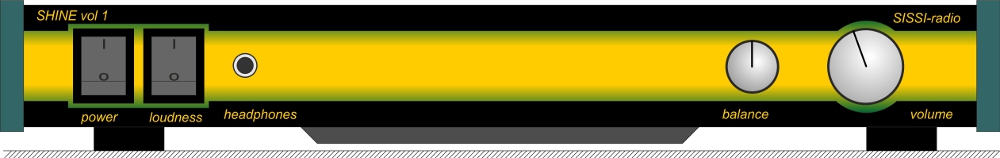

Tämä
on ensimmäinen valmistuva SHINE sarjan vahvistin.
Rakenteeltaan tämä vahvistin on mahdollisimman
yksinkertainen vastavaihe-vahvistin. Alunperin oli
tarkoitus jättää myös vastakytkentä pois. Tällöin
kuitenkin vahvistimen yläpään vaste oli
hyväksyttävän rajoilla. Alun perin oli tarkoitus
käyttää Hammond 125A yleismuuntajaa, jonka
ensiöinduktanssi oli hyvinkin riittävät 15 H. Tämän
muuntajan hajainduktanssi on n. 18 mH, jolla vahvistimen
-1 dB:n ylärajataajuus on 13,27 kHz. Hammond 125B
hajainduktanssi on n. 12 mH ja vahvistimen -1 dB:n
ylärajataajuus 20 kHz. Kun otetaan vielä huomioon
tuloasteen millerkapasitanssi, on vastakytkemättömän
vahvistimen taajuusvaste pudonnut n. 1,5 dB 20 kHz:llä ja
vastakytkettynä n. 0,5 dB. Hammond 125B muuntajan ensiön
induktanssi on 9 H, joka riittää tässä tapauksessa
mainiosti. Filosofian mukaisesti oikea
ratkaisu olisi ollut paremmat päätemuuntajat
pienemmällä hajainduktanssilla. Näitä ei kuitenkaan
ollut käytettävissä. Niinpä vahvistimeen lisättiin
lievä 3 dB:n vastakytkentä, jolloin vaste oli
hyväksyttävä.
Toinen
pieni takapakki oli verkkomuuntajan korkeus. Kotelo ja
mekaniikka suunniteltiin ennen kuin verkkomuuntaja oli
valmistunut. Aikaisempien mallien perusteella oletin
muuntajan sopivan kotelon sisään. Muuntajan valmistaja
oli kuitenkin valinnut korkeamman rautapakan, jolla
muuntajan mitta oli liian suuri. Ongelma ratkaistiin
pienellä piilopohjalla. Toinen vaihtoehto olisi ollut
toroidi. Vahvistimen kotelon sisään sopivan riittävän
tehoisen toroidin korkeus olisi ollut 35 mm. Kotelon
korkeus ilman kantta ja pohjaa on 50 mm. Tämä
vahvistin on nyt purettu. Koteloa tarvitaan Shine
vol 1 OTL vahvistimessa. Syynä purkamiseen on Shine
vol 3 OTL vahvistimessa ilmennyt hurina, joka johtui
käytetyn verkkomuuntajan, toroidin, suurehkoista
käämien välisistä kapasitansseista. Ilmiön
jatkotutkimuksia varten rakennan Shine vol 1 OTL
vahvistimen, joka on yhdistelmä Shine vol 1 ja Shine vol
3 OTL vahvistimista. Tämän jälkeen kaikki kolme Shine
sarjan vahvistinta ovat OTL tyyppisiä. |
