ECL82 VASTAVAIHEVAHVISTIMET

ECL82 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIERS

ECL82 vastavaihevahvistin proto Hammond 125ESE päätemuuntajalla

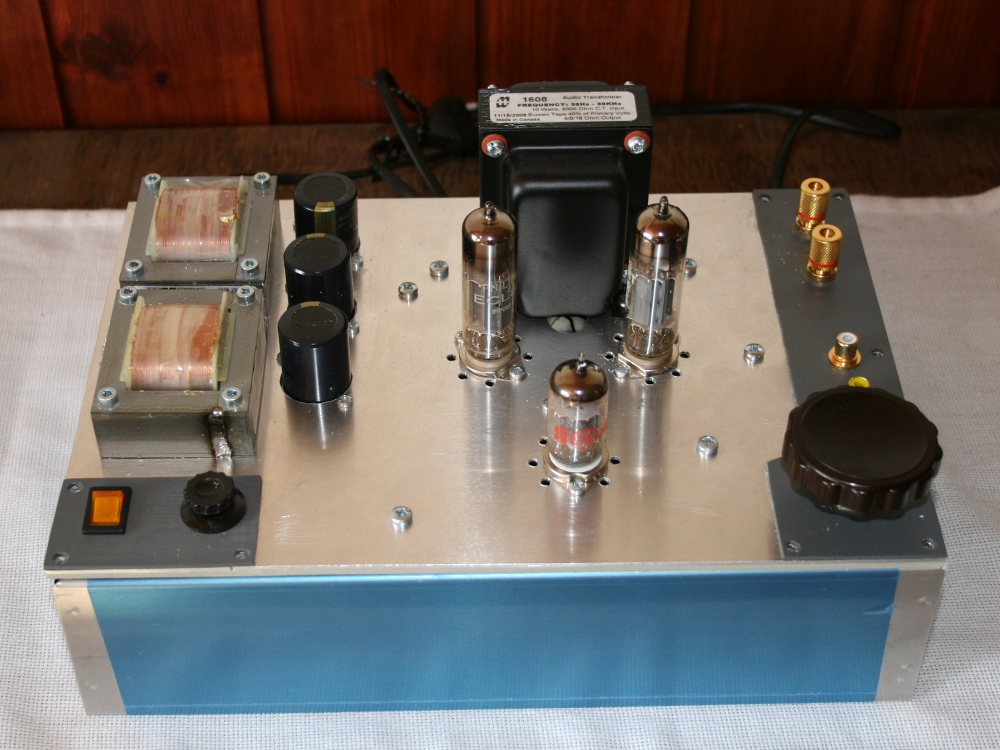

ECL82 vastavaihevahvistimien tarina juontaa juurensa PCL84 testisarjassa kehitettyyyn kytkentään. PCL84 vahvistimen lähtöteho oli vain 5 W. Pienen lähtötehon suurentamiseksi olisi voinut kahdentaa PCL84 putket. Valitsin kuitenkin toisen tien. ECL82 putken sallittu anodihäviö on lähes kaksinkertainen PCL84:ään verrattuna. Yksinkertaisilla putkilla on mahdollista päästä 10 wattiin. Rakensin proton ECL82 putkilla ja hyllyltä löytyvillä muuntajilla. Ensimmäisessä versiossa päätemuuntajana oli Hammondin 125ESE. Tällä muuntajalla esiintyi joitakin ongelmia ja vaihdoinkin sen Hammondin 1608 muuntajaan. Tällä muuntajalla proto toimi moitteettomasti. Proto osoitti vahvistimen olevan saundiltaan erittäin hyvän ja sopiva pohja jatkokehitykselle. Protossa käytin automaattibiasia pääteputkilla. Ohjasin niitä kaskodiin kytketyllä differentiaaliasteella. Vahvistin oli varustettu vastakytkennällä. Kehitystyö jatkuu kahta eri linjaa pitkin. Suorat kehitysversiot protosta nimesin Kismetiksi. Toisessa kehityslinjassa rakenne poikkeaa jonkin verran protosta biasin ja vaiheenkäännön osalta. Tämän sarjan vahvistimet olen nimennyt Belladonnaksi.

VAHVISTIMET:

proto
Kismet-vahvistimet
Belladonna-vahvistimet
