KISMET BIC

ECL82 PARALLEL PUSH-PULL, CIRCLOTRON, AMPLIFIER 2x7 W

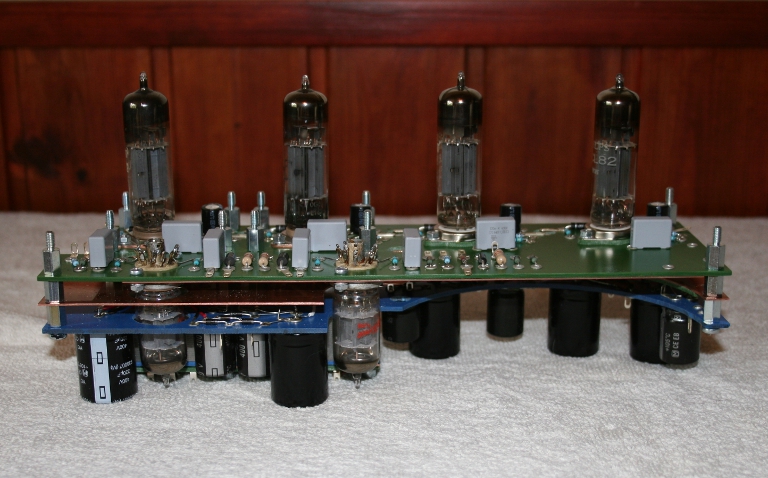

Kismet BIC ECL82 vastavaihevahvistin, Kismet BIC ECL82 parallel push-pull  amplifier

Kismet BIC on kaksikanavainen versio ECL82 vastavaihevahvistinprotosta. Vahvistin asennetaan BIC levysoittimeen päivityksen yhteydessä. Tämä käyttötarkoitus on muovannut vahvistimen asennuslevyjen muodon. Vahvistimesta ei ole näillä näkymin tulossa pysyvää itsenäistä laitetta omalla kotelolla. Testausta varten rekennetaan vain yksinkertainen testialusta. Käyttötapa asetti myös joitakin rajoituksia vahvistimelle. Näistä merkittävin koskee virtalähdettä. Levysoittimessa ei ole tilaa kahdelle muuntajalle ja siksi on täytynyt tyytyä yksimuuntajaratkaisuun. Tässä vaiheessa tämän vaikutusta ääneen ei ole testattu millään lailla. Itse asiassa tämä on ensimmäinen kerta kun käytän tämäntapaista virtalähdettä. Verkkomuuntajassa on lisäksi ylimääräinen käämi etuasteitten hehkuja varten sekä kolmannen anodikäämin virtamitoitus on suurempi kuin päätevahvistin tarvitsisi.

Kismet vol. 1 asennettuna levysoittimeen

Kismet vol. 1 installed on record player

kytkentäkaavio

circuit diagram
