ECL82
vastavaihevahvistimen kytkennän kehittäminen on saatu
päätökseen. Vahvistimen erikoisuudet, yhdestä käämistä
kehitetyt riippumattomat anodijännitteet ja
kaskodivaiheenkääntö, toimivat hyvin. Kuuntelutestien perusteella
vahvistimen äänenlaatu on hyvä. Varsinkin yläpään toisto on
erinomainen. Tämähän on ollut aiemmin vastavaihevahvistimien
akilleenkantapää. Vahvistimen erikoisuudet ovat tuoneet
yläpään toistoon selkeän parannuksen.
Designing
of this ECL82 circlotron circuit diagram is finished. The design of
this amplifier contains two special solutions. Two independent anode
power supplies are developed from one winding and a cascode is used
as phase splitter. These solutions improve high frequency sound
reproduction. According to listening tests the sound quality is very
good, especially high frequency sound quality is particularly good.
|
|
taajuusvaste
10 Hz ... 23 kHz ±0,15 dB
särö
@ 1 W: 1 kHz 0,1 %, 20 Hz 0,2 %, 20 kHz 0,2 %
kanttiaalto
10 kHz, ei havaittavia ylityksiä
häiriöetäisyys,
a-painotettu 92 dB
herkkyys
600 mV
lähtöimpedanssi
1,6 ohmia
kuormaimpedanssi
8 ohmia
|
frequency response 10 Hz ... 23 kHz ±0,15 dB
distortion @ 1 W: 1 kHz 0,1 %, 20 Hz 0,2 %, 20 kHz 0,2 %
square wave 10 kHz, no over shoots
detected
signal to noise ratio, a curve 92 dB
sensitivity 600 mV
output impedance 1,6 ohm
load
impedance 8 ohm
|
|
|

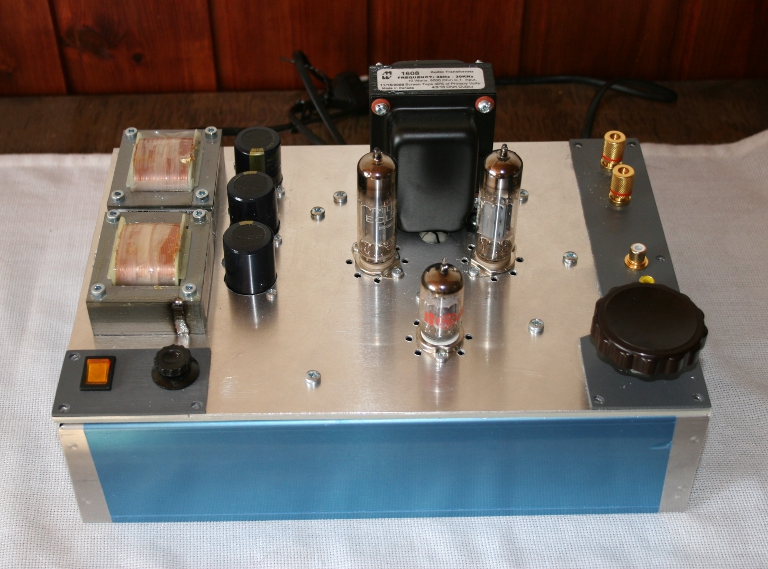

ECL82-12AX7
vastavaihevahvistin proto
ECL82-12AX7
circlotron prototype
|
|
ECL82-12AX7
vastavaihevahvisin, proto kytkentäkaavio,
circuit
diagram
|
|
|
