Tämän
vahvistimen suunnittelu käynnistyi osana PCL84 testisarjaa.
Testisarja käsittää myös vastavaihevahvistimen. Siitä saatujen
positiivisten kokemusten innoittamana rakensin kuvissa olevan proton
ECL82 putkilla ja piirsin siltä pohjalta kytkentäkaavion
stereovahvistimesta. Proto on käytännössä stereovahvistimen
toinen kanava.
Designing
of ECL82 parallel push pull amplifier started as a part of PCL84
test serie. PCL84 test serie contains also parallel push pull,
circlotron, amplifier. Experience about this circlotron amplifier
was positive. ECL82 amplifier based on circuit diagram developed for
PCL84
circlotron amplifier.

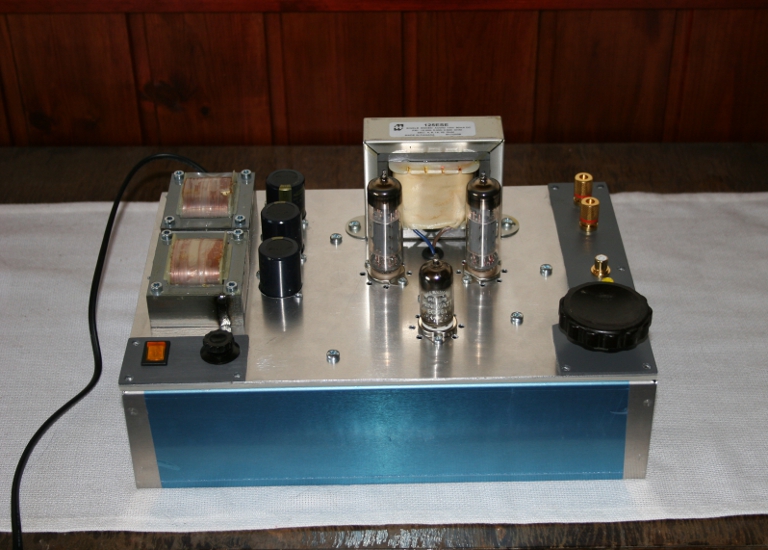

ECL82
vastavaihevahvistin proto,
ECL82
circlotron prototype
ECL82
vastavaihevahvisin, kytkentäkaavio,
ECL82
circlotron circuit diagram
ECL82
vastavaihevahvisin,
Hammond
125ESE päätemuuntajalla,
ECL82
circlotron with Hammond 125ESE output transformer
