METAL BOOGIE 5 vastavaihe

PCL84 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER 2x15 W

DIARY


METAL BOOGIE 5 vastavaiheen ulkoasusuunnitelma

Tämän vahvistin kuuluu METAL BOOGIE sarjaan sen neljäntenä jäsenenä.  METAL BOOGIE sarja puolestaan perustuu PCL84 testisarjaan, jonka syntysanat lausuttiin jo 1990-luvun puolen välin tienoilla. METAL BOOGIE sarjaan tulevat vahvistimet suunniteltiin vuoden 2010 aikana. Sarjan ensimmäinen vahvistin valmistui alkuvuodesta 2011. Sarjaan kuuluva toinen vahvistin vol 2 valmistui 2013. Sarjan muut vahvistimet vol 3, vol 4 ja vol 5 ovat jossakin mielessä kaikki rakenteilla. Rakentaminen ei ole ollut kovin aktiivista, aina on tullut jokin muu vahvistin, joka on ohittanut tämän sarjan vahvistimet. Toisaalta olen tehnyt niiden mekaniikkaa kansalaisopistossa täytetöinä. Seuraavana valmistuu luultavasti sarjan vahvistin no 3. Myös tämä vastavaihevahvistin on ollut tekeillä jo viisi vuotta säästöliekillä. Komponentteja olen hankkinut tähän vahvistimeen aina silloin kun olen hankkinut vastaavia komponentteja ohituskaistalla olleisiin vahvistimiin. Tämä on vaikuttanut myös muotoiluun. Tässä suhteessa olen edennyt varsin kauas alkuperäisesdtä ideasta. Merkittävin vaikutus ulkoasuun on ollut KISMET HT vahvistimella. Teetin sitä varten monimutkaisen muuntajasuojan toroideille. Minulla ei tällöin ollut vielät KISMET HT:n lopullista verkkomuuntajaa vaan käytin mallina METAL BOOGIE sarjaan teettämiäni muuntajia. Kun sain KISMET HT:n lopullisen muuntaja se oli muutaman millin suurempi kuin mallina käyttämäni muuntaja. Jouduin teettämään uuden muuntajasuojan ja aiempi jäi tarpeettomaksi. Suoja sopi kuitenkin hienosti tähän METAL BOOGIE 5 vastavaihevahvistimeen ja päätin käyttää sitä.  Näin syntyi otsikkokuvan muotoilu. Samalla vaihtui verkkomuuntaja versioon, jossa on käämit Suomen ja Yhdysvaltojen verkkojännitteille.

Avasin tämän päiväkirjan 24.1.2017.

KOMPONENTTIEN VALMISTUSTEKNIIKOITA

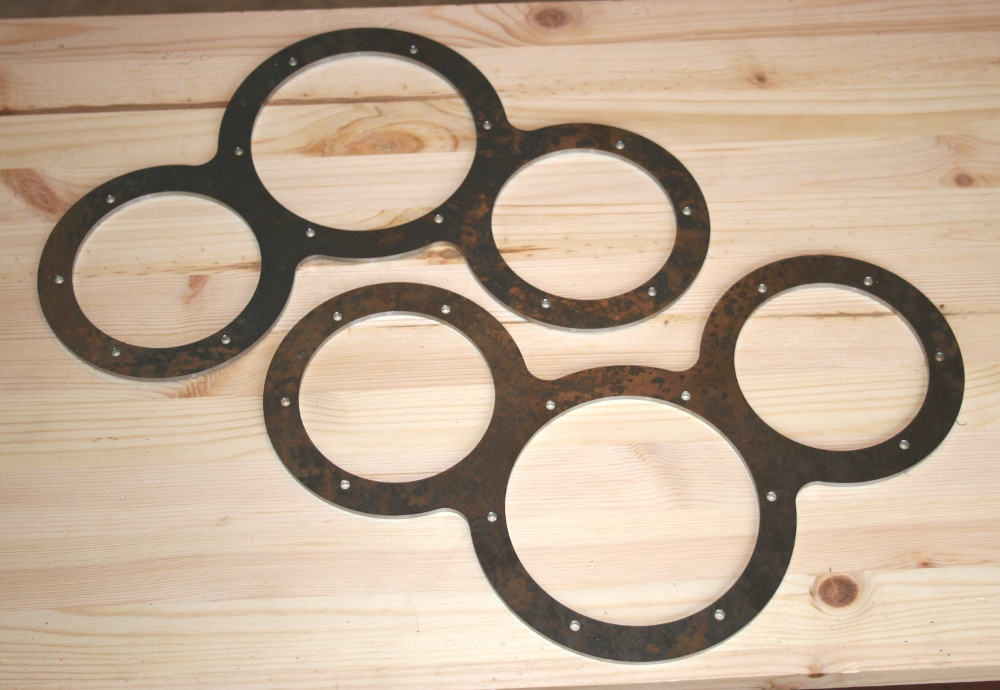

10.3.2016: Muuntajasuojan kehykset ovat valmiit, kuva alla. Kehykset teki Patrick Ohlson Pirkkalassa.

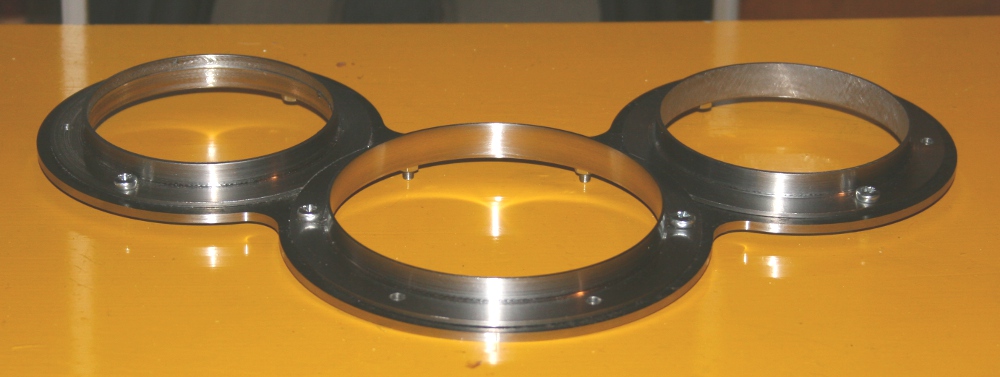

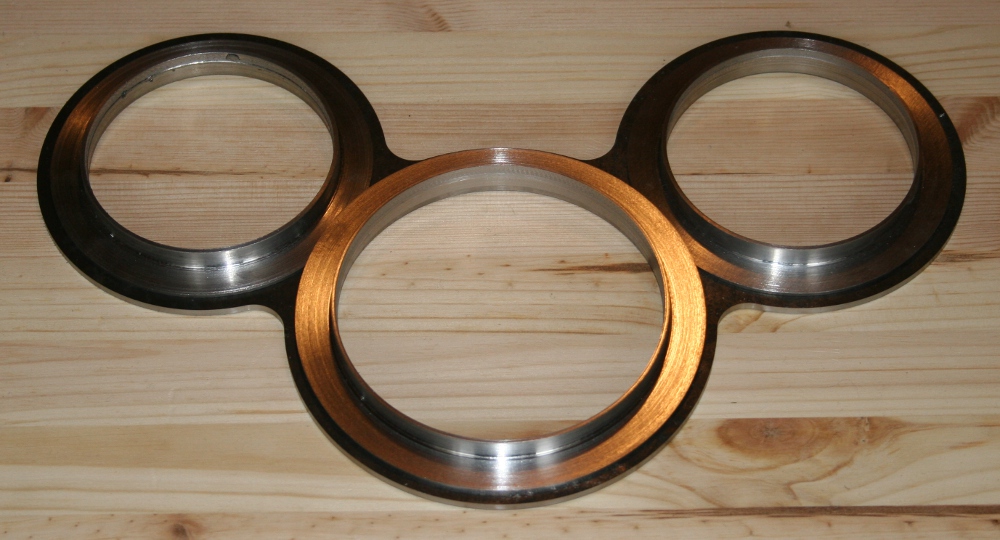

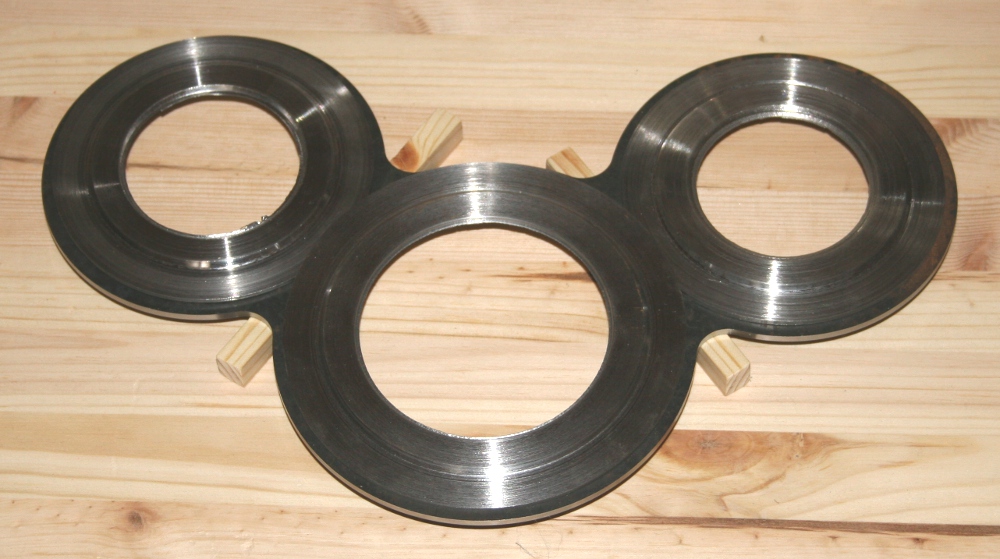

3.4.2016: Muuntajasuojan kiekot on sorvattu. Tämä suoja oli alun perin tarkoiutettu KISMET HT keskusyksikköön. Keskusyksikön verkkomuuntaja oli kuitenkin suurempi kuin muuntaja, jolla suoja oli mitoitettu. Olin käyttänyt mitoituksessa tämän METAL BOOGIE 4 vastavaiheeen muuntajaa. Tämän jälkeen oli luonnollista käyttää suojaa tässä vahvistimessa.  Alla ovat kuvat suojan kehyksistä ja sorvatuista kiekoista.




1.1.2017: Kiekkojen kiinnitysreiät tein kehyksen reikien läpi. Ensin porasin kiekkoon yhden reiän, josta kiinnitin sen kehykseen. Tämän jälkeen porasin muut reiät.

Muuntajasuojan alaosan kiekkojen sisäpinnoissa on sorvauksen jäljiltä teräviä särmiä, jotka voivat vahingoittaa muuntajan ulommaista mylarkalvoa. Yläosan kiekkojen kanssa ei tätä ongelmaa ole johtuen sorvaustekniikasta. Mylarkalvon vioittumisen estämiseksi alaosan kiekkojen sisäpinnat on hiottava sileiksi. Kuvassa alla on nähtävissä hionnan vaiheet. Vasemmanpuoleinen kiekko on sorvauksen jäljiltä ja oikeanpuoleisen kiekon sisäpinta on viilattu tasaiseksi. Viilauksen jäljiltä pinta on vielä naarmuinen. Keskimmäisen kiekon sisäpinta on hiottu sileäksi. Keskimmäisen kiekon viilaus vei aikaa tunnin ja hionta kaksi tuntia. Hiontaan käytin no 80 ja 240 mirkelikangasta. Hiontaa varten valitsin jonkin sopivan elokuvan ja asetuin mukavasti television ääreen.

8.6.2018: Muotoilu muuttui vielä kerran. Nyt se on lähes identtinen Kismet HT keskusyksikön kanssa. Kismet HT lähtee aikanaan Yhdysvaltoihin ja siksi halusin vastaavan vahvistimen myös tänne Suomeen.

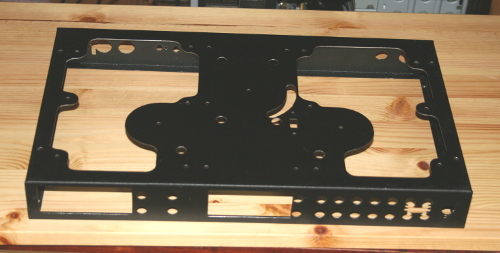

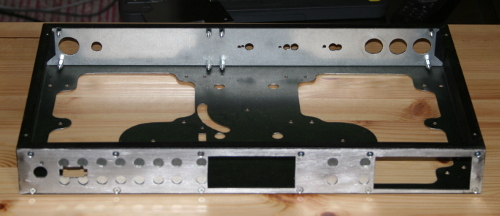

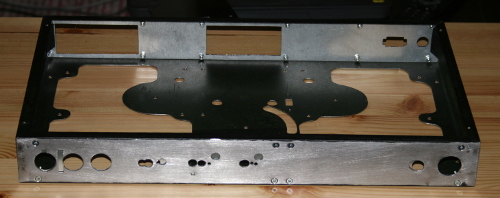

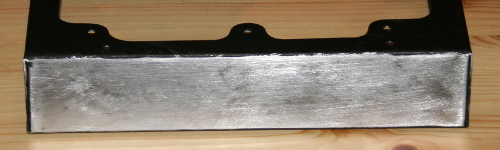

6.7.2018: Sassiksen etu- ja takaosaan on tehty lisäosat sinkitystä teräslevystä. Samoin sassiksen kaikista sivuista on poistettu maali mutta ei päältä eikä sisältä. Näin muokatun sassiksen kuvat ovat alla.

Sinkityillä lisäosilla varmistetaan sähköinen yhteys sassikseen. Maalin poisto varmistaa puupaneelien liimauksen onnistumisen.

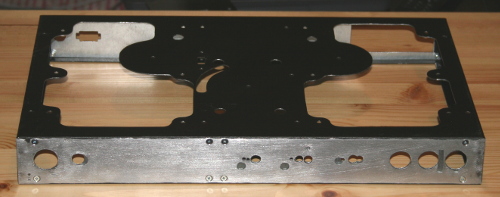

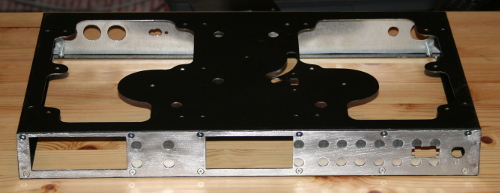

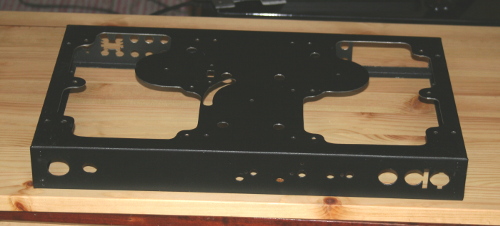

23.6.2018: Sassiksen yläosa on rei'itetty, kuvat alla. Ylemmässä kuvassa sassis on kuvattu edestä. Kuvassa näkyy hyvin myös aiemmat rei'itykset. Alemmassa kuvassa on sassis takaa. Myös siinä näkee helposti aiemmat rei'itykset.
