VASTAKYTKENTÄ LTP-VAIHEENKÄÄNTÄJÄSSÄ

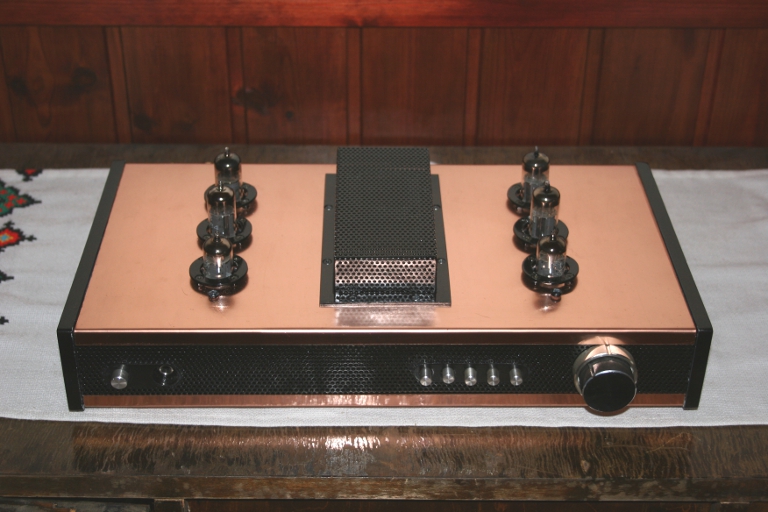

Metal Boogie vol 1 vahvistin, jossa vastakytkennät on tuotu vaiheenkääntäjän hilalle

Tyypillinen tapa ltp-vaiheenkääntäjässä on tuoda vastakytkentä edeltävän asteen katodille ja maadoittaa vaiheenkääntäjän toisen putken hila. Menetelmällä on kuitenkin haittoja. Vahvistimen tulo on epäsymmetrinen, mikä generoi parillisia harmoonisia. Rakenteella on vaikea saada täysin symmetriset puoliskot. Tämä on korjattavissa tekemällä jomman kumman putken anodivastus säädettäväksi. Tällä voidaan samalla kompensoida pääteputkien eroista johtuvaa ohjaus-signaalien erilaisuutta.

Joissakin tapauksissa ylimäräinen vahvistusaste on liikaa, jolloin vastakytkennän määrä kasvaa liian suureksi. Tällainen tilanne on juuri PCL84:n kohdalla. Putken jyrkkyys on suuri ja sitä kautta tarvittava ohjausjännite on pieni. LTP-vaiheenkääntäjän vahvistus on riittävän suuri ohjaamaan PCL84:ää sopivalla 10 - 20 dB:n vastakytkennällä.

Vahvistin on kuitenkin helposti symmetroitavissa. LTP-vaiheenkääntäjän symmetroimiseksi sitä tulisi syöttää katodeilta vakiovirralla. Tämä onnistuu helposti kytkemällä katodeille vakiovirtageneraattorin ja tuomalla vastakytkentä toisen putken hilalle. Nyt symmetriavirheet johtuvat vaiheenkääntäjän putkien eroista. Edelleen tarvitaan säädettävä anodivastus putkista johtuvien erojen kompensointiin. Symmetriavirheet ovat kuiten selvästi pienemmät kuin ilman vakiovirtageneraattoria ja säädettävä anodivastus ei ole aina välttämätön.

Metal Boogie sarjan vahvistimissa käytetään ltp-vaiheenkääntäjiä yhdistettynä kaskodiin ja vastakytkentä tuodaan hilalle.

ESIMERKKIVAHVISTIMET

PCL84x4 2x10 W

vahvistin

THD 1W

THD 1W

ilman vasta-

kytkentää

vasta-

kytkentä

huom

UL testisarja vol 1

0,00022 % 0,015 % 36,7 db

esivahvistin

UL testisarja vol 2

0,00018 % 0,010 % 37,4 db

esivahvistin ja vakiovirtageneraattori

UL testisarja vol 3

0,008 % 0,060 % 13,6 db

LTP yksin

UL testisarja vol 4

0,0015 % 0,0065% 13,5 db

LTP ja vakiovirtageneraattori

Metal Boogie vol 3, vanha

0,003 % 0,050 % 18,8 db

kaskodi

Metal Boogie vol 3

0,0007 % 0,0045% 18,5 db

kaskodi ja vakiovirtageneraattori

Esimerkkeinä on käytetty Metal Boogie vol 3:a tai siihen vertailukelpoisia vahvistimia. Kaikki esimerkit on ainakin simuloitu ja joistakin on rakennettu toimiva vahvistin. Jatkossa kaikista esimerkeistä on tarkoitus tehdä toimiva proto.
