ECC88/6DJ8
PERHE
6DJ8/ECC88
FAMILY
|
|
Amperex

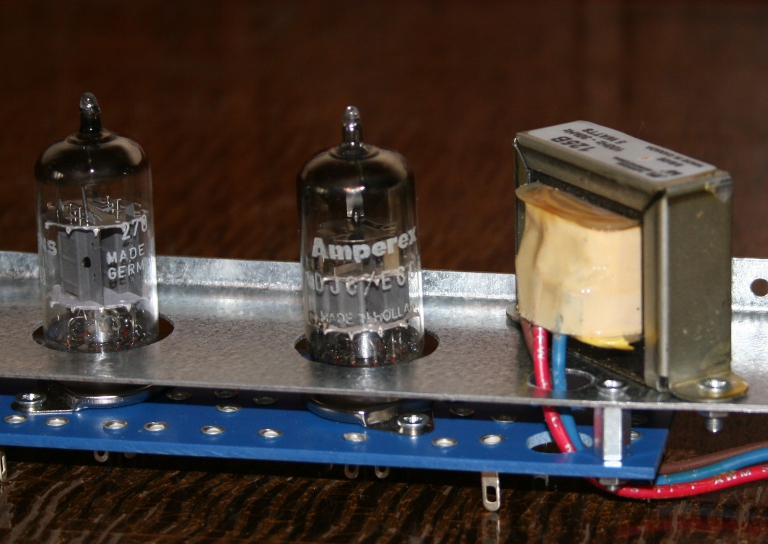

6DJ8/ECC88 vastavaiheisen kuulokevahvistimen tehoasteena, Amperex
6DJ8/ECC88 as a power stage in a parallel push pull, circlotron,
headphone amplifier
|
|
Putkiperhe
ECC88
kehitettiin Philipsillä Hollannissa. Amperex, Philipsin amerikkalainen divisjoona,
esitteli teräspinnisen 6DJ8:n
1957. Kultapinniset erikoisversiot 6922 ja 7308 esiteltiin vuosina
1959 ... 1961. Näiden versioiden eliniäksi oli spesifioitu
10000 tuntia. 6922 oli teollisuusversio ja 7308 oli pienikohinainen
ja pieni mikrofoninen tuotantolinjan huippuversio. Myös muita
erikoisversioita esiteltiin. Harvinaisessa ja kalliissa
kultapinnisessä 6922-PQ oli kaksi huolellisesti sovitettua triodia.
Samoihin aikoihin Siemens esitteli oman "super 6DJ8"
mallimerkinnällä CCa. Vastaavat eurooppalaiset mallinumerot
ovat
6DJ8
<=> ECC88
6922
<=> E88CC
7308
<=>
E188CC
7DJ8
<=> PCC88
Viimeinen malli on 7 voltin hehkulla varustettu 6DJ8. Eri versioiden
spesifikaatioissa on pieniä eroja, jonka ansioista putket eivät
ole aina vaihtokelpoisia keskenään.
Rakenne
1950-luvun loppupuolelta 1960-luvun
alkupolelle putkiperheellä oli yhtenäinen sisäinen rakenne. Putki
oli koottu kiillelevyjen väliin tavanomaiseen tapaan. Ylemmän
kiillelevyn yläpuolella oli horisontaalinen suoja ja sen
yläpuolella getteri-pidin. Tämä rakenne oli useimmissa
varhaisissa putkissa. Getteripidin on rengas, jota kannattelee yksi
tuki. Joissakin varhaimmista putkista pidin muodostuu kahdesta
osasta muodostaen D-kirjaimen. Rakennetta käytti erityisesti
Amperex ja siitä käytettiin nimitystä D getteri. 1960-luvun
puolivälin jälkeen putken rakenteessa esiintyy suurempaa vaihtelua
varsinkin yksinkertaisempaan suuntaan.
ECC88:ssa
käytettiin rakennetta, jota kutsuttiin kehyshilaksi. Nimensä
mukaisesti hilalangat olivat kehyksessä, joka salli hyvin tukevan
rakenteen. Näin voitiin hila sijoittaa hyvin lähelle katodia,
jolla saatiin suuri jyrkkyys. Erittäin tukeva hilarakenne tuotti
erittäin kauniit anodikäyrät, joilla puolestaan oli tendenssi
pienentää säröä.
Merkit
ECC88 perheen putkia myytiin eri merkeillä
kuten RCA. Erityisesti Siemens valmisti putkea useille muille
merkeille. Putket leimattiin tilanneen yhtiön nimiin. Näin
peitettiin alkuperäinen valmistaja. Onneksi putkiin on yleensä
leimattu valmistusmaa. Made in Germany leimatut putket ovat
tavallisesti Siemensin valmistamia ja made in Holland leimatut
puolestaan luultavasti Amperexin tekemiä. RCA itse ei ole tehnyt
mitään ECC88 perheen putkista. Amperex valmisti putkia
Mullardille, DuMontille, Beckmanille, Hewlet Packardille ja
muutamalle muulle.
ECC88-perhe
audiokäytössä
ECC88
on alunperin kehitetty televisiokäyttöön. Putki on tarkoitettu
televisiovirittimiin kytkettynä kaskodiin. Sen pääominaisuudet
ovat suuri jyrkkyys ja alhainen kohina. ECC 88:n vahvistuskerroin on
33, joka on hivenen alhainen audiokäyttöä ajatellen. Ekvivalentti
kohinavastus sen sijaan on kohtuullisen pieni n. 300 ohmia. Edellä olevien ominaisuuksien
perusteella putki soveltuu esiasteisiin audiokäytössä. ECC88:lla
on kuitenkin tehtävissä myös pienitehoisia vahvistimia, jotka
soveltuvat pääasiassa kuulokekuunteluun. E88CC ja E188CC putkille
on julkaistu Philipsin toimesta myös datat
audiovahvistimille.
|
SHINE
SERIE VAHVISTIMET:
|
|
LINKKEJÄ
|
|
Datatietoja
|
|
E88CC
ja E188CC SE-vahvistimet
|
|
Anodi
syöttöjännite
|
Vba
|
|
220
|
|
V
|
|
Kuormaimpedanssi
|
Ra
|
|
20
|
|
kohm
|
|
Negatiivinen
hilajännite
|
-Vg
|
|
6,5
|
|
V
|
|
Tulojännite
|
Vi
|
0
|
1,5
|
4,5
|
Vrms
|
|
Anodivirta
|
Ia
|
6,5
|
-
|
9,2
|
mA
|
|
Lähtöteho
|
Wo
|
-
|
0,05
|
0,5
|
W
|
|
THD
|
dtot
|
|
|
7
|
%
|
|
E88CC
ja E188CC Vuorovaihevahvistimet 1
|
|
Anodi
syöttöjännite
|
Vba
|
|
200
|
|
V
|
|
Kuormaimpedanssi
|
Ra
|
|
22
|
|
kohm
|
|
Negatiivinen
hilajännite
|
-Vg
|
|
6
|
|
V
|
|
Tulojännite
|
Vi
|
0
|
0,9
|
4,0
|
Vrms
|
|
Anodivirta
|
Ia
|
2x5
|
-
|
2x9
|
mA
|
|
Lähtöteho
|
Wo
|
-
|
0,05
|
1,2
|
W
|
|
THD
|
dtot
|
|
|
3
|
%
|
|
E88CC
ja E188CC Vuorovaihevahvistimet 2
|
|
Anodi
syöttöjännite
|
Vba
|
|
200
|
|
V
|
|
Kuormaimpedanssi
|
Ra
|
|
10
|
|
kohm
|
|
Negatiivinen
hilajännite
|
-Vg
|
|
6
|
|
V
|
|
Tulojännite
|
Vi
|
0
|
0,9
|
4,0
|
Vrms
|
|
Anodivirta
|
Ia
|
2x5
|
-
|
13,5
|
mA
|
|
Lähtöteho
|
Wo
|
-
|
0,05
|
1,5
|
W
|
|
THD
|
dtot
|
|
|
4
|
%
|
|
ECC88/6DJ8
putkille ei vastaavia datoja ole julkaistu.
|
|
ECC88
raja-arvot (kukin osa)
|
|
Anodijännite
|
Va0
|
max.
|
550
|
|
V
|
|
|
Va
|
max.
|
130
|
|
V
|
|
Anodihäviö
|
Wa
|
max.
|
1,8
|
|
W
|
|
Hilajännite
|
-Vg
|
max.
|
50
|
|
V
|
|
Katodivirta
|
Ik
|
max.
|
25
|
|
mA
|
|
Hehkun ja
katodin välinen jännite
|
Vk'f(k' pos)
|
max.
|
*150
|
|
V
|
|
Lasin
lämpötila
|
tbulb
|
max.
|
165
|
|
ast. C
|
|
Hilavastus
|
Rg
|
max.
|
1
|
|
Mohm
|
|
Hehkun ja
katodin välinen vastus
|
Rkf
|
max.
|
20
|
|
kohm
|
|
*DC-komponentti
max. 130 V
|
|
E88CC
raja-arvot (Design centre rating system)
|
|
Anodijännite
|
Va0
|
max.
|
550
|
|
V
|
|
Anodijännite
|
Va
|
max.
|
220
|
|
V
|
|
Anodijännite
(max. anodihäviö 0,8 W)
|
Va
|
max.
|
250
|
|
V
|
|
Anodijännite
(nolla anodivirta)
|
Va (Ia = 0)
|
max.
|
400
|
|
V
|
|
Anodihäviö
|
Wa
|
max.
|
1,5
|
|
W
|
|
molemmat
|
Wa
|
max.
|
1,8
|
|
W
|
|
molemmat
|
Wa+a'
|
max.
|
2,0
|
|
W
|
|
Hilahäviö
|
Wg
|
max.
|
30
|
|
mW
|
|
Hilajännite
|
-Vg
|
max.
|
100
|
|
V
|
|
Hila
huippujännite
pulssin kesto max, 0,2 ms
pulssisuhde max 0,1
|
-Vgp
|
max.
|
200
|
|
V
|
|
Katodivirta
|
Ik
|
max.
|
20
|
|
mA
|
|
Katodivirta
max.
pulssin kesto max, 0,2 ms
pulssisuhde max 0,1
|
Ikp
|
max.
|
100
|
|
mA
|
|
|
|
|
|
|
|
|
Hehkun ja
katodin välinen jännite
|
|
|
|
|
|
|
katodi positiivinen
|
Vkf(k pos)
|
max.
|
150
|
|
V
|
|
katodi negatiivinen
|
Vkf(k neg)
|
max.
|
100
|
|
V
|
|
Lasin
lämpötila
|
tbulb
|
max.
|
170
|
|
ast. C
|
|
Hilavastus
(anodivirta < 5 mA)
|
Rg
|
max.
|
1,0
|
|
Mohm
|
|
|
|
E188CC
raja-arvot (absolute max. rating system)
|
|
Anodijännite
|
Va0
|
max.
|
550
|
|
V
|
|
|
Va
|
max.
|
250
|
|
V
|
|
Anodijännite
(nolla anodivirta)
|
Va (Ia = 0)
|
max.
|
400
|
|
V
|
|
Anodihäviö
|
Wa
|
max.
|
1,65
|
|
W
|
|
molemmat
|
Wa
|
max.
|
2,0
|
|
W
|
|
molemmat
|
Wa+a'
|
max.
|
2,2
|
|
W
|
|
Hilahäviö
|
Wg
|
max.
|
30
|
|
mW
|
|
Hilajännite
|
-Vg
|
max.
|
110
|
|
V
|
|
Hila
huippujännite
pulssin kesto max, 0,2 ms
pulssisuhde max 0,1
|
-Vgp
|
max.
|
200
|
|
V
|
|
Katodivirta
|
Ik
|
max.
|
22
|
|
mA
|
|
Katodivirta
max.
pulssin kesto max, 0,2 ms
pulssisuhde max 0,1
|
Ikp
|
max.
|
110
|
|
mA
|
|
|
|
|
|
|
|
|
Hehkun ja
katodin välinen jännite
|
|
|
|
|
|
|
katodi positiivinen
|
Vkf(k pos)
|
max.
|
150
|
|
V
|
|
katodi negatiivinen
|
Vkf(k neg)
|
max.
|
1++
|
|
V
|
|
Lasin
lämpötila
|
tbulb
|
max.
|
165
|
|
ast. C
|
|
Hilavastus
kiinteällä biasilla
|
Rg
|
max.
|
0,5
|
|
Mohm
|
|
automaattibias
|
Rg
|
max.
|
1,0
|
|
Mohm
|
|
|
|
|
|
|
|
