Alun
perin laskin kolme eri vahvistinta, joista ensimmäinen oli
yksinkertaisilla pääteputkilla ja kuulokkeet oli kytketty
päätemuuntajan toisioon. Näistä
kolmesta eri versiosta oli tarkoitus rakentaa erillisinä
vahvistimina vain protot. Yksi versio on tarkoitus sijoittamaan

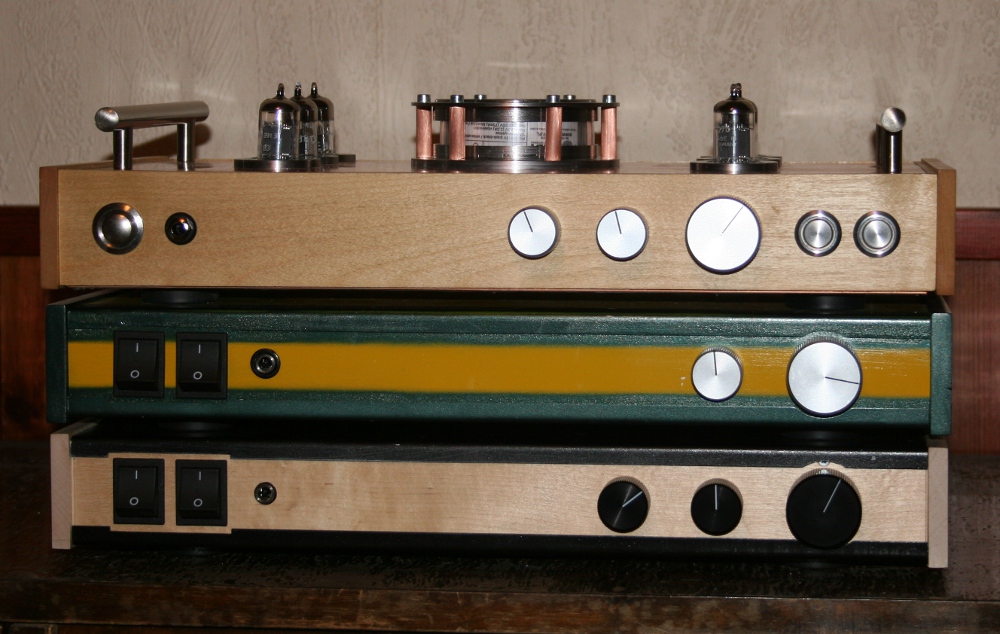

esivahvistimeen (otsikkokuva). Lähtötehoa lukuunottamatta eri
versioiden suorituskyvyt ovat melko lähellä toisiaan. Näiden
vahvistimien heikoin kohta on päätemuuntajilta vaadittava pieni
hajainduktanssi. Tarkoituksena on käyttää Hammondin 125-sarjan
yleiskäyttöisiä vuorovaihemuuntajia. 125A muuntajan
tehonkäsittely riittäisi, mutta sen hajainduktanssi on hiukan
liian suuri. 125B sopii 0,7 watin ECC88 OTL vastavaihevahvistin versioihin ja 125C 1,4 watin
vahvistimelle. Näillä muuntajilla vahvistimien taajuusvaste on
suora lukuunottamatta 0,5 dB:n pudotusta 20 kHz:llä. 100 mW:lla
yksinkertaisimman vahvistimen harmooninen särö on 0,025 % ja
parannetulla tuloasteella varustetun vahvistimen 0,011 %. 1,4 watin
vahvistimen THD 100 mW:lla on n. 0,008 %.
Kuten
tyypillistä suunnitelmat muuttuivat kesken testausten. Esitettiin
kysymys "miten vahvistimet toimivat OTL-kytkennässä".
Testaamista varten protot muutettiin OTL-kytkentään. Vahvistimet
toimivat hyvin näinkin. Tämän seurauksena ainakin yksi
mahdollisesti kaksi vahvistinta viimeistellään.
Lopulta
kävi niin, että kaikki kolme versiota viimeisteltiin ja Shine vol
1 laajennettiin OTL versioksi kahdennetuilla tehoasteen putkilla ja
kaksilla kuulokeliittimillä. Shine vol
2:n ja Shine vol 3:n kuulokeliitännät ovat OTL kytketyt.
Vahvistinsarja
on nimetty Bond jousikvartetin kappaleen Shine
mukaan.
|
