SHINE vol 2 OTL

ECC88 PARALLEL PUSH PULL, "CIRCLOTRON", HEADPHONE AMPLIFIER

OTL VERSION

SHINE vol 2 OTL

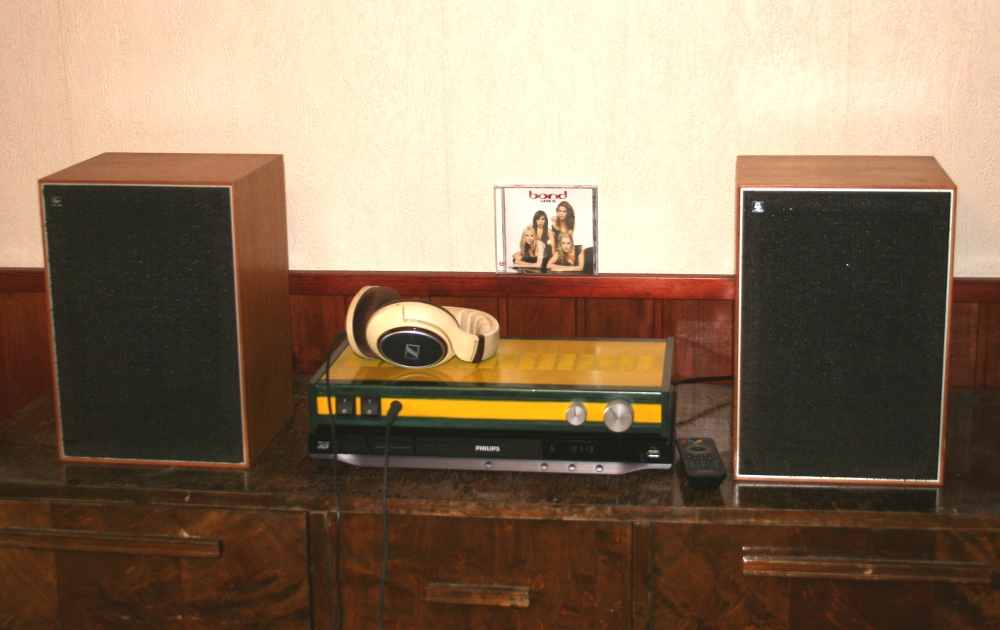

Rakenteeltaan tämä vahvistin on suuritehoisin versio ECC88 vastavaihe-vahvistimista yhdessä Shine vol 3 OTL:n kanssa. Vahvistin on suunniteltu kuulokekäyttöön ilman päätemuuntajia, ns. OTL-rakenne (Output Transformer Less). Vahvistimeen rakennetaan mahdollisuus käyttää myös kaiuttimia. Päätemuuntajina tullaan käyttämään Hammondin yleis SE versioita 125ASE. Nämä eivät ole mitään HIFI-komponentteja, mutta näilläkin saadaan kohtuullinen suorituskyky. Vahvistin rakennetaan samanlaiseen koteloon kuin saman sarjan vahvistin Shine vol 1, joka varustetaan päätemuuntajilla. Shine vol 2 OTL kykenee ohjaamaan kuulokkeita 30 ohmista aina 2000 ohmiin asti. Etukäteisarvion perusteella vahvistimen teho riittää kaikilla impedansseilla kipurajalle asti.

päiv. 16.4.2014

Shine vol 2 OTL rakentuu

Shine vol 2 OTL peruslevyn teko

päiv. 16.4.2014

Shine vol 2 OTL ideointia

Shine vol 2 OTL uudet komponenttien piirrokset

Tätä vahvistinta suunniteltaessa käytettävissä olivat kokemukset Shine vol 1 vahvistimesta. Vol 1:n merkittävin ongelma oli kuulokkeilla esiintyvä hurina. Niinpä paransin suodatusta. Kasvatin suotokondensaattorien kokoa 330 µF:iin ja lisäsin etuasteitten anodeille RC suodatinketjut, jotka toimivat samalla bootstrappeina. Nämä suodattavat myös tehoputkien ohjaushilojen hurinoita. Shine vol 1 vahvistimen layout osoittautui hankalaksi ja sitä piti muuttaa. Sijoitin verkkomuuntajan edestä katsottuna vasempaan päätyyn ja erotin sen muusta vahvistimesta kolmikerroksisella magneettisuojalla. Magneettisuojan muodostivat alumiini, teräs ja alumiini pultattuna yhdeksi kappaleeksi. Uusi layout näyttää tältä. Kytkennät tehdään putkiniittien avulla tehtyihin asennuslevyille. Tässä layoutissa putket on pakattu melko tiiviisti. Niinpä kotelon kanteen on tehty jäähdytysaukot ja putket sijoitettu suoraan niiden alapuolelle.

Tässä muodossa vahvistimesta ei ole tehty protoa. Proto kyllä rakennettiin mutta ilman päätemuuntajaa ja yksinkertaisella suodatuksella. Lisättyä suodatusta ei ole testattu käytännössä ennen lopullisen vahvistimen valmistumista vaan vain simuloimalla. Shine vol 1:n hurinat osoittautuivat yksinkertaisella suodatuksella kuulokekäytössä liian voimakkaiksi. Simuloituna lisätyllä suodatuksella rippelivaimennus kasvoi n. 36 dB.

Vahvistin on simuloitu myös 4 ohmin kuormaimpedanssilla OTL versiona. Maksimi lähtöteho on tällöin 4 mW 1 %:n säröllä.

Tämän vahvistimen nimikko musiikkikappale on Bond jousikvartetin Shine
