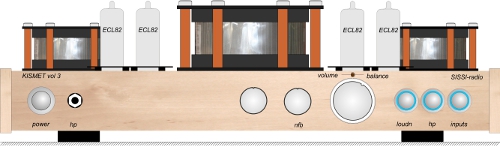

Alustava ulkoasusuunnitelma valmistui 10.8.2014 ja täydentyi viikkoa myöhemmin. Suunnitelma perustui hammondin 432x254x51 teräsalustalle. Toinen leimallinen piirre on toroidi muuntajat niin verkko-osassa kuin päätemuuntajina.  Suorituskykysimulaatiot saatiin päätökseen 16.8.2014. Vahvistimen puuosien tekoon tarkoitettu koivu on peräisin halikkolaiselta Iilikessä sijaitsevalta puusepänverstaalta. Koivu on alunperin tarkoitettu Suomen radiohistoriallisen seuran radion rakennuskilpailuun tarkoitettuun konstruktioon. Puuta jäi kuitenkin niin paljon yli. että sitä riittää useampaankin vahvistimeen.

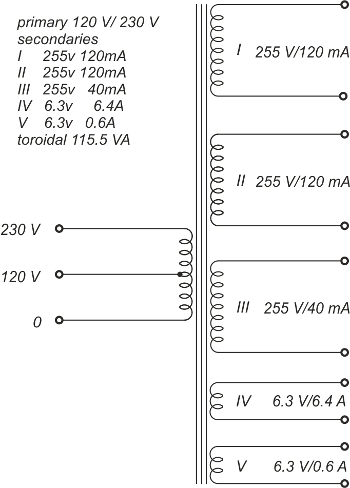

19.8.2014: Verkko- ja päätemuuntajat on tilattu. Verkkomuuntaja tullaan valmistamaan Puolassa. Päätemuuntajat ovat suomalaista tekoa. Alla verkkomuuntajan spesifikaatiot

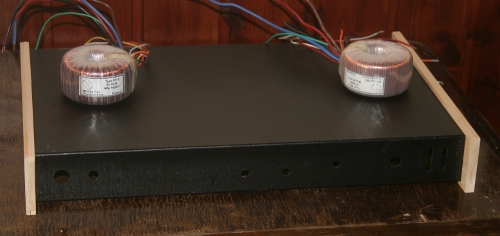

Yllä on kuva sassiksesta, jonkalaista tullaan käyttämään vahvistimessa. Tämä alusta tuli hankittua vuosia sitten ja rei'itettyä esivahvistinta varten. Tätä olisi mahdollista käyttää, mutta luultavasti hankin uuden samanlaisen. Tämä siksi että kuvassa olevat päätypalikat on upotettu sassikseen 4 mm lyhentämään kokonaispituutta. Sassiksen päällä ovat päätemuuntajat.

21.8.2014: Ilmoittautuminen kansalaisopiston puu- ja metallitöihin onnistui varmistaen mekaniikan teon tulevana talvena.

22.8.2014: Päätemuuntajat, etuseinään tulevat kytkimet ja kuulokeliitin saapuivat. Takaseinään tulevat liittimet ovat olemassa aiemmista tilauksista. Vahvistimeen lisättiin EF86 vakiovirtageneraattoriksi. Verkkomuuntajan spesifikaatioissa oli huomioitu mahdollisuus näihin putkiin. EF86:n lisäys pudotti merkittävästi toisen harmoonisen tasoa ja kokonais THD putosi 0,00175 %:sta 0,0010 %:iin. Ulkoasukuvat on päivitetty vastaamaan muuttunutta kytkentää.

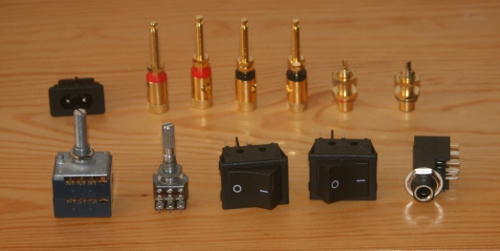

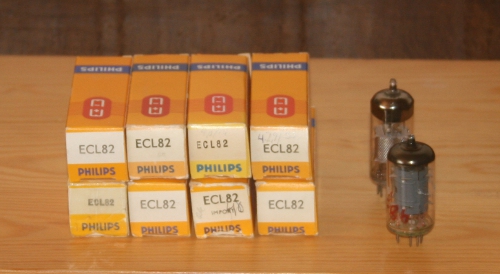

Ylemmässä kuvassa oikealla ovat ulkoasukomponentit ilman nuppeja. Takarivissä vasemmalta ovat verkkoliitin, kaiutinliittimet ja tuloliittimet. Alarivissä ovat vastaavasti volumepotikka, balanssipotikka, verkko ja loudnesskytkimet sekä kuulokeliitin. Alemmassa kuvassa ovat vahvistimeen tulevat putket 8 kpl ECL82 ja 2 kpl EF86.

4.9.2014: Hammondin teräs-sassista ei ollut enää saatavissa ja materiaaliksi vaihtui saman valmistajan 1 mm:n alumiini. Materiaali vaikutti kovin hennolta raskaille muuntajille. Alustan vahvistamiseksi sen kannen päälle lisätään 1 mm:n teräslevy ja sen päälle 1 mm:n alumiinilevy.  Tämä vahvistaa sassista riittävästi ja toimii samalla tehokkaana magneettisten häiriöiden suojana. Lisämateriaalit korottavat vahvistinta 2 mm. Samalla tein muitakin muutoksia ulkoasusuunnitelmaan. Lisäsin toiset tuloliittimet ja vastakytkennän säädön. Jälkimmäinen siksi, että kytkimellistä kuulokeliitintä ei saa asennettua uuteen muotoiluun. Uudistetut muotoilukuvat ovat tuolla.

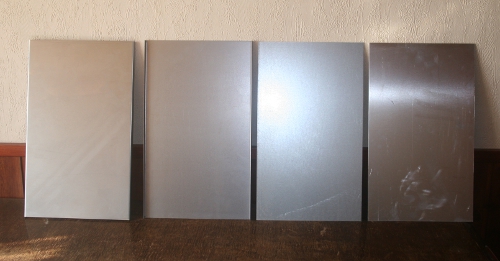

17.9.2014: Sain eilen viimeiset suuret peltiosat, kuva oikealla. Kuvassa vasemmalla ovat kylmävalssatut pohja ja kansi. Niitä seuraa magneettisuojaksi vahvikkeeksi tuleva 1 mm:n sinkitty teräslevy ja oikealla on 1,5 mm:n alumiinilevy, joka tulee niin ikään magneettisuojaksi. Pohja ja kansi ovat taivutetut ja ne tullaan aikanaan maalaaman mustiksi. Kaikista osista puuttuu vielä rei'itykset.

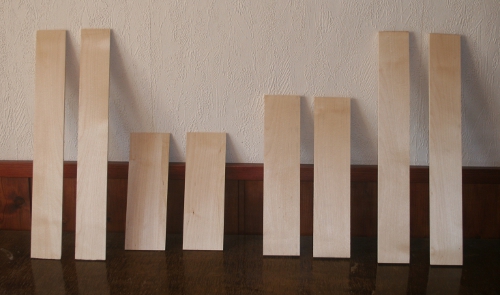

Eilen alkoi myös vahvistimeen tulevien puupaneelien teko. Nämä tullaan liimaamaan epoksilla sassiksen etu- ja takaosaan sekä kummallekin sivulle. Oikealla olevassa kuvassa äärimmäisenä oikealla ovat etu- ja takapaneelien aihiot ja niistä vasemmalle ovat sivuille tulevien paneelien aihiot. Muut paneelit tulevat Shine vol 3 OTL vahvistimeen. Paneelit ovat koivua.

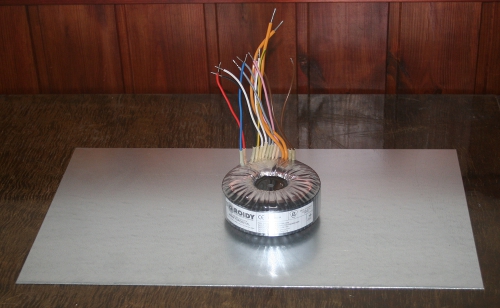

1.10.2014: Verkkomuuntaja saapui tänään. Siinä on ensiöt sekä 120 että 230 voltille. Olin onnistunut arvioimaan muuntajan mitat etukäteen oikein.

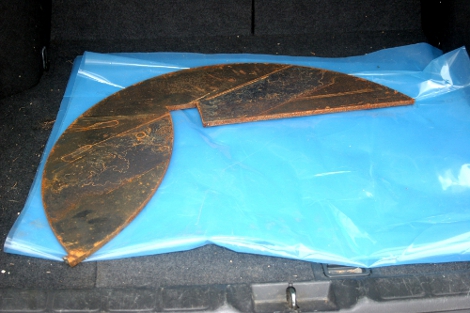

3.10.2014: Kävin romuliikkeessä katsastamassa sopivaa rautalevyä muuntajien suojia varten. Löytyi sopiva pala, josta saan kaikki suojat. Rautalevy oli 12 mm paksua ja pieni pala painoi tuhottomasti. Raudasta tehdään ensin Shine vol 3 OTL vahvistimen muuntajan suoja ja lopusta ainakin osa Kismet vol 3 vahvistimen muuntajien suojista.

5.10.2014: Muotoiluun tuli pieni muutos. Alun perin vahvistimeen ajateltuja nuppeja ei tahtonut saada jolloin ajattelin käyttää n. 30 vuotta vanhoja Salora HIFI-Stereo 6600 nuppeja. Tämä muutti myös volume ja balanssipotikat yhdistelmään, jota käytettiin em. Saloran laitteessa. Nupit ja kytkimet ovat nyt sävyltään lähempänä toisiaan.

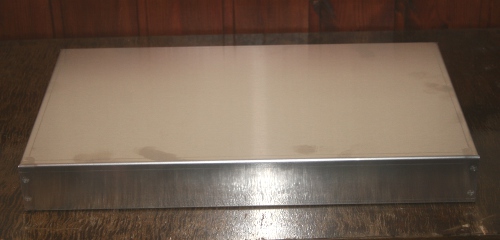

14.10.2015: Vahvistimen teossa oli lähes vuoden tauko. Tänä aikana valmistui kuulokevahvistin Shine vol 3 OTL. Tauko johtui pääasiassa vaimoni kuolemasta, joka viivytti tekemisiä n. 7 kk. Tauon päättyessä päivitin ensimmäisenä vahvistimen muotoilun. Olin saanut jo alun perin ajattelemani nupit ja palasin alkuperäiseen muotoiluun. Sassis on hankittuna ja sen materiaaliksi vaihtui alumiini.

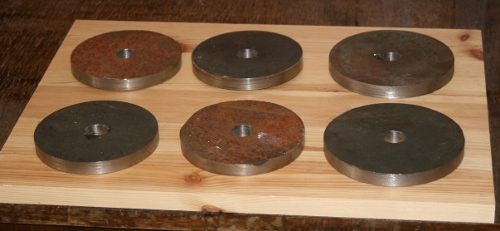

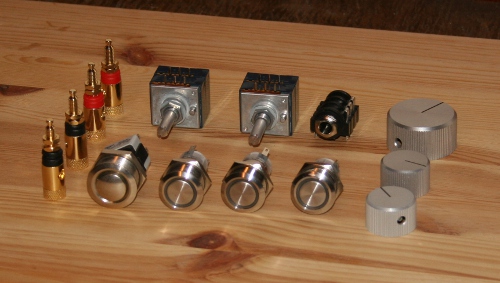

31.10.2015: Alunperiin vahvistimeen aiottujen nuppien jakelija löytyi ja palasin alkuperäiseen muotoiluun. Romuliikkeestä haetusta rautalevystä riitti kaikki muuntajasuojien aihiot, kuva oikealla. Alla on kuva tällä hetkellä olevista komponenteista.

8.11.2015: Sain päivitettyä vahvistimen kytkentäkaavion ja suoritettua uudet simulaatiot. Kytkentään tuli jonkin verran muutoksia. Kytkentäkaavio perustuu simulointeihin, aiemmin rakennettuun yksinkertaiseen protoon ja PCL84 testisarjaan.
