METAL BOOGIE 4 UL

PCL84 PUSH PULL AMPLIFIER

DIARY

METAL BOOGIE 4 UL muotoilusuunnitelma

Koko METAL BOOGIE vahvistinsarjan suunnittelu ja rakentaminen alkoi vuoden 2010 tienoilla kokeiluista PCL84 putkella. Aluksi muotoutui neljä eri vahvistinta, joista tähän mennessä (25.10.2015) on valmistunut vain Metal Boogie 1. Myöhemmin lisäsin sarjaan viidennen jäsenen, Metal Boogie 2 SEPP, joka valmistui syksyllä 2015. Tein muillekin sarjan vahvistimille tuolloin sassiksien aihiot. Nämä ovat odottaneet siitä asti rakentamisen aloittamista. Sarjan alun ja tämän päivän välillä ajatukset vahvistimien ulkoasuista ovat hiukan muuttuneet. Mukaan on tullut suomalainen puu. Sysäyksenä aloittaa tämän vahvistimen rakentaminen tuli kansalaisopiston puutöistä. Kurssikaverilta jäi tarpeettomaksi pieni koivulankun pala, jonka hän antoi minulle. Lankun koko oli juuri sen kokoinen, että siitä sai mukavasti puupaneelit tähän vahvistimeen. Ei muuta kuin tekemään.

ASENNUSALUSTA

Metal Boogie 4 UL:n sassiksen aihio on ollut olemassa jo vuosia, kuva alla. Tämä aihio on pohjana vahvistimen mekaniikalle. Aihion mitat olivat 254x408x65. Mitat ovat millimetreinä. Suurensin vahvistimen leveyden 432 mm:iin ja madalsin sassiksen 59 mm:iin. Leveyden muutos toteutetaan lisäämällä sassiksen päihin 12 mm:n puupaneelit. Alla oleva kuvasarja kertoo lepäämässä olleen sassiksen aihion muuttumisesta METAL BOOGIE 4 UL:n asennusalustaksi ja koteloksi.

sassiksen etu- ja takapaneeli on liimattu epoksilla etu- ja takapelteihin, kuvat alla. Paneelin asemoimiseksi liimasin tiiviisti kytkimien aukkoihin sopivat puupalat. Puupalat poistuivat paneelin liimauksen jälkeen kun avasin kytkimien aukot. Taustalla näkyy takapaneelin asemointiin käytetyt laminaatit, jotka toimivat samalla liittimien eristeenä. Käytin ohjaimina ja eristeinä laminaattia, sillä puuhun ei saa kiristettyä liittimiä kunnolla.

Kansi ja pohja on työstetty lopullisiin mittoihinsa, kuvat alla. Sassiksen etu- ja takapaneeli sekä sivut on vahattu. Etu- ja takaosaan tulevat komponentit on asennettu paikoilleen. Vahvistin alkaa hahmottua. Ulkoasuosista puuttuvat enää verkkomuuntaja suojineen sekä putket ja niiden kaulukset.

PÄIVÄKIRJA

13.11.2015: METAL BOOGIE 4 UL:n teko on edennyt ulkoasun, mekaniikan ja elektroniikan suunnittelulla. Mekaniikan suunnittelu on edennyt niin pitkälle, että sassiksen teko on ollut mahdollista aloittaa. Elektroniikan suunnittelu on vaiheessa, jossa eteneminen ei ole mahdollista ennen toimivan laitteen rakentamista. Sassis on konstruoitu niin, että on mahdollista päästä käsiksi kaikkiin vahvistimien komponentteihin niin ylä kuin alapuoleltakin.

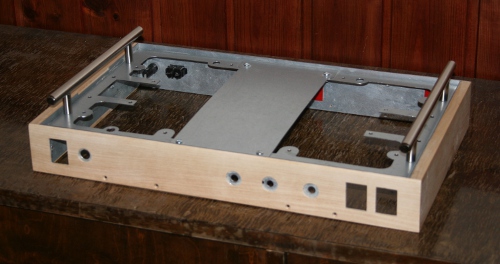

15.11.2015: Hankin suunnitelmaan kuuluvat kahvat eilen ja sovitin ne paikoilleen tänään, kuva oikealla. Kuvassa kahvat ovat kiinni sassiksessa. Lopullisessa vahvistimessa kahvat tulevat kansilevyn yläpintaan tosin kiinnitettyinä sassikseen.

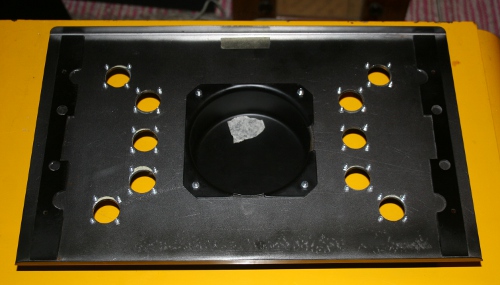

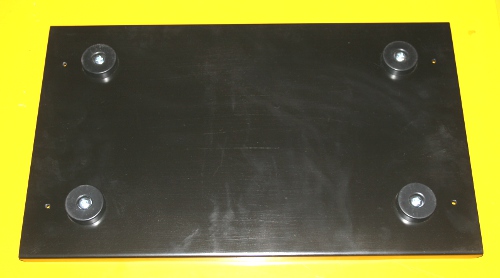

23.11.2015: Vahvistimen kansi ja pohja on työstetty oikeisiin mittoihinsa. Sekä kanteen että pohjaan on liimattu lasikuitulaminaatista ohjaimet, jotka pitävät ne sivusuunnassa paikoillaan. Pohjaan on työstetty reiät jalkatassuja varten. Vahvistimen puiset etu- ja takapaneelit sekä sivut on vahattu.

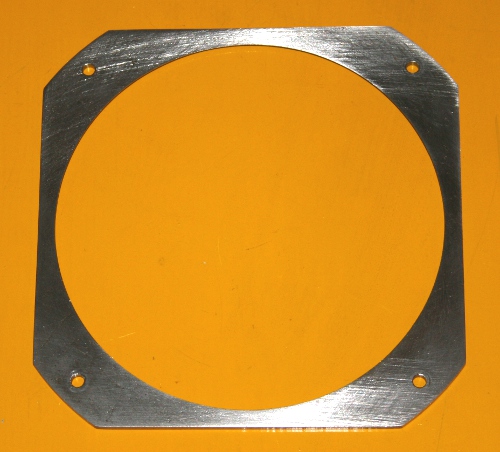

15.1.2016: Muuntajasuojan alaosaan tulevan laipan teko on alkanut, kuva alla.

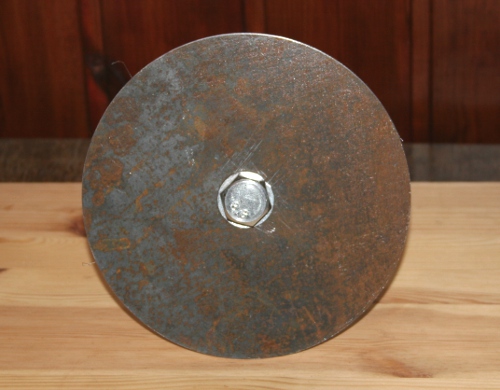

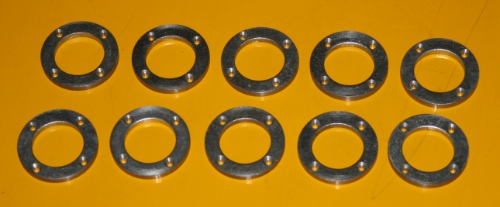

20.11.2016: Paitsi ohjaimia kannessa on muuntajasuoja (ostettu valmiina, muuntajasuojan kaulus ja putkien kaulukset. Yllä on kuva muuntajasuojan kauluksen teon alkuvaiheesta ja alla on valmis kaulus.  Alla on myös kuva putkien kauluksista.

20.11.2016: Kytkentälevyjen aihiot ovat valmiit. Virtalähdelevy on jopa osittain kalustettu.

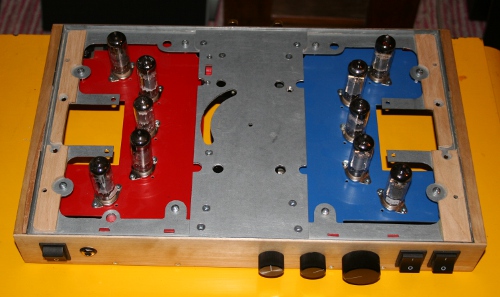

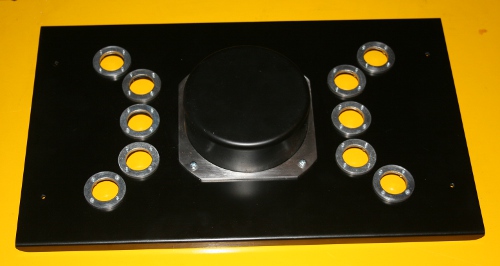

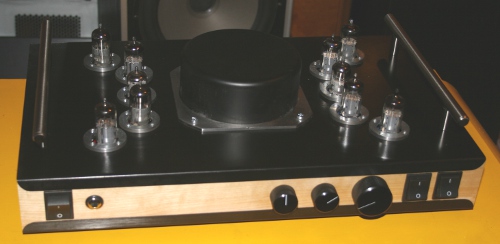

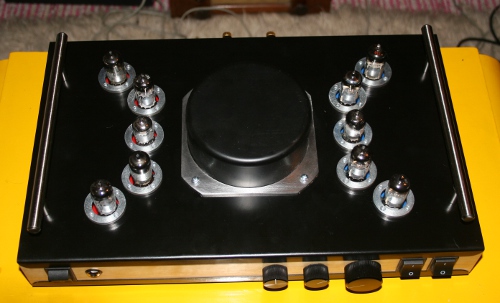

20.11.2016: Tältä vahvistin näyttää nyt kun ulkoasuun liittyvä mekaniikka on valmis.

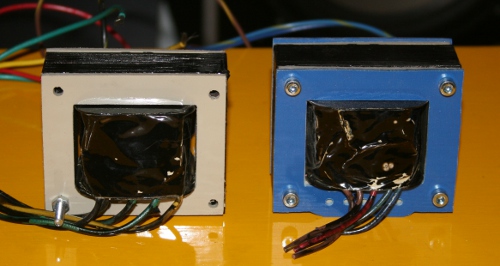

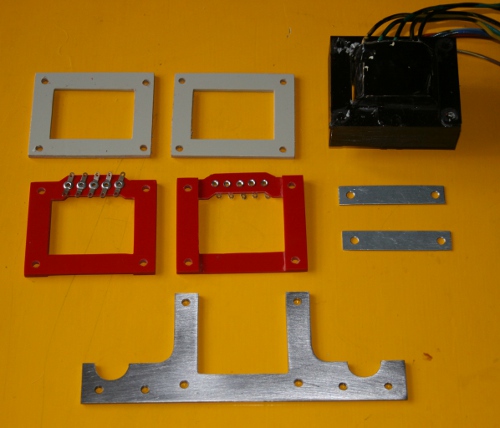

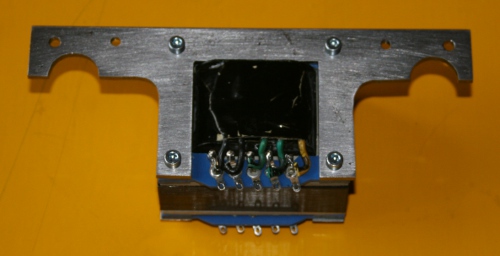

29.11.2016: Päätemuuntajiin tulevat komponentit ovat valmiit, kuva alla. Ylemmässä kuvassa ovat vasemman kanava päätemuuntajan komponentit  ja alemmassa kuvassa oikean kanavan päätemuuntaja on koottuna.

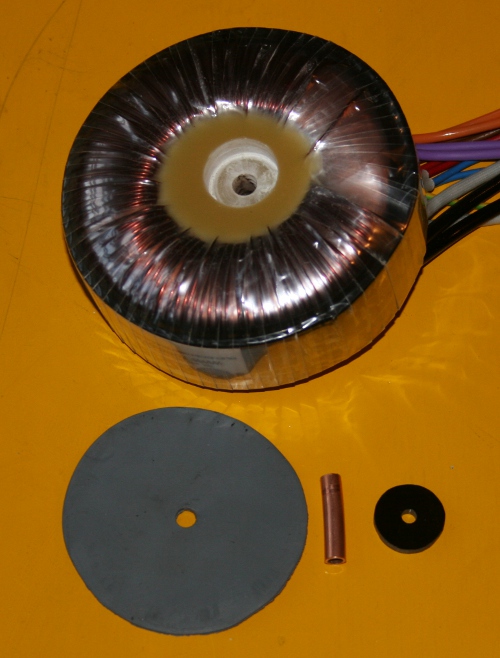

30.11.2016: Myös verkkomuuntajassa on muutama komponentti, kuva alla. Porasin muuntajan keskivaluun syvennyksen, johon tein 3 mm:n lasikuitulaminaatista aluslevyn 4 mm:;n ruuville. Keskireikään asensin 6 mm:n kupariputken, jotta 4 mm:n ruuvi pysyy suorassa. Muuntajan alle tulee iso kuminen aluslevy.

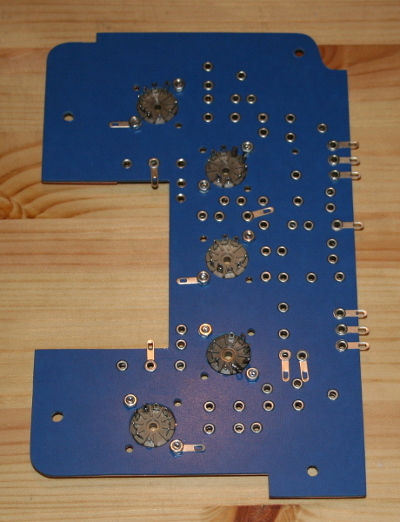

3.10.2018: Myös vasemman kanavan kytkentälevy on valmis mutta ilman komponentteja. Kuulokekuuntelun keinokuorman komponentit tulivat ja kuulokeliitäntä on nyt valmiiksi kytketty.

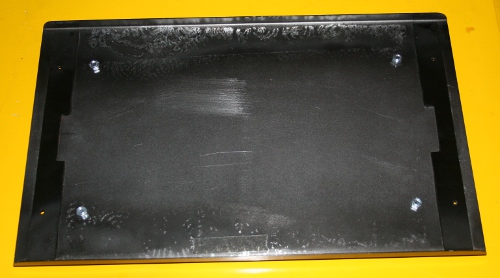

20.11.2016: Vahvistimen teko on jatkunut täytetyönä kun ensisijaiset tekemiset eivät ole syystä tai toisesta edenneet. Vahvistimen tekeminen on edennyt miltei huomaamatta niin pitkälle, että mekaniikka on lähes valmis. Mekaniikasta puuttuvat enää päätemuuntajien asennukseen tarkoitetut päätyvahvikkeet. Niidenkin teko on alkanut mutta eivät ole vielä valmiit.  Kerään seuraavassa joidenkin näin syntyneiden komponenttien kuvia. Aloitan kannen ja pohjan kuvilla. Pohja ja kansi ovat koottuina. Näiden sisäpuolella ovat 2 mm:n laminaatista tehdyt ohjaimet, jotka pitävät kannen ja pohjan paikoillaan sivusuunnassa.





20.11.2016: Vasemmalla olevissa kuvissa ei ole päätemuuntajia. Ne ovat kuitenkin olemassa ja niitä sovitetaan parhaillaan korkeus-suunnassa paikoilleen. Samoin on tekeillä muuntajien ja sassiksen väliin tulevat päätyvahvikkeet 3 mm:n raudasta.

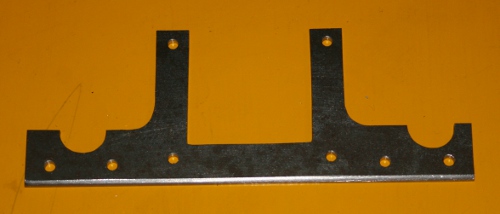

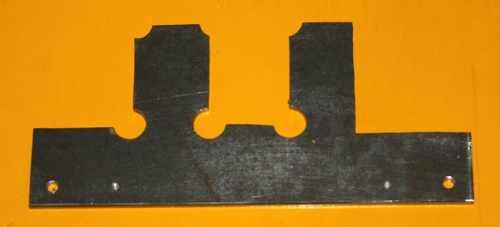

24.11.2016: Yllä olevan päätyvahvikkeen aihio on työstetty, kuva alla. Kuvan vahvike tulee vasempaan päätyyn.

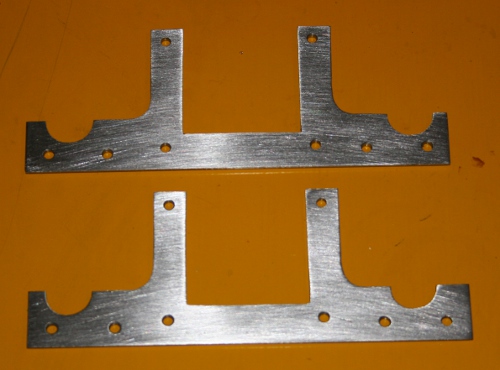

26.11.2016: Molemmat päätyvahvikkeet ovat valmiit, kuva alla.

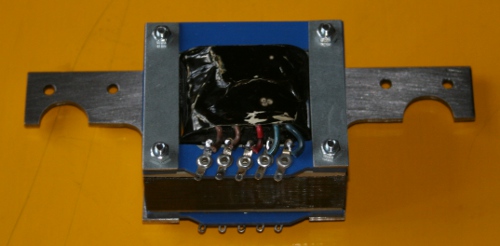

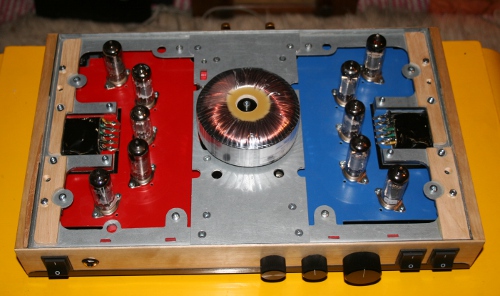

30.11.2016: MB 3 UL:n mekaniikka on valmis. Viimeisenä valmistuivat päätyvahvikkeet. Alla ovat kuvat, joissa muuntajat ovat asennettuina.



3.1.2017: Verkko-osat on nyt kytketty ja verkkomuuntajassa oli sähkö ensimmäisen kerran. Virtalähdelevy on kasattu ja paikoillaan mutta jännitteitä ei ole kytketty.

22.6.2018: Verkko-osan kanssa tuli ongelmia, jotka pysäyttivät teon pitkäksi aikaa. Regulaattorin sarjafetti rikkoontuu kytkettäessä sähköt.

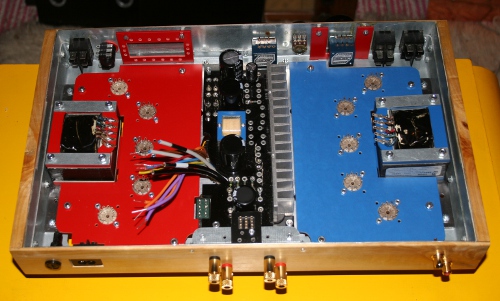

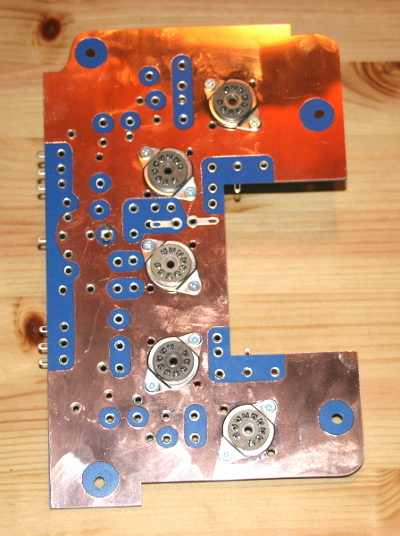

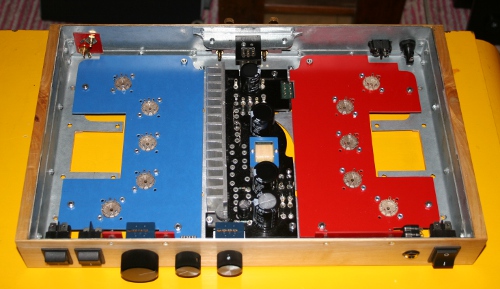

28.8.2018: Verkko-osan regulaattorin komponenttien rikkoontuminen selvisi. Regulaattori värähteli. Nyt regulaattori on stabiili ja komponentit kestävät. Ongelman ratkettua pääsin suunnittelemaan kytkentälevyjä. Oikean kanavan kytkentälevy on valmiina komponenttien asentamiseen, kuvat alla.
