PCL84
testisarjan tärkein lopputulos oli kehitetty uudentyyppinen
vastavaihevahvistimen topologia. Kytkentä on toiminut
testeissä hyvin. Testisarjassa kehitettyä kytkentää
sovelletaan tässä 2x18 wattiseen PCL84 vahvistimeen.
Suurempitehoista vahvistinta PCL84 putkilla tuskin kannattaa rakentaa.
Metal Boogie vol 4 päättää samalla osaltani PCL84
vahvistimien kehitystyön.

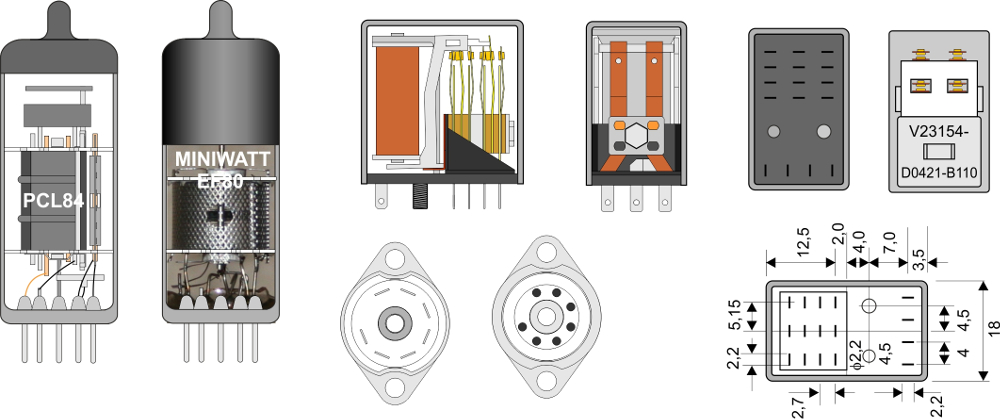

Jokaiseen
vahvistimeen joutuu yleensä piirtämään jonkin uuden
komponenttikuvan. Tähän vahvistimeen on piirretty PCL84 ja EF80
putkien kuvat. Alla on mukana myös muutama muu komponenttikuva.
Rele ja miniatyyrikanta piirrettiin Kismet
HT vahvistimeen.
|
