KISMET HT

ECL82 VASTAVAIHEVAHVISTIN 3x20 W

ECL82 PARALLEL PUSH-PULL, "CIRCLOTRON" AMPLIFIER 3x20 W

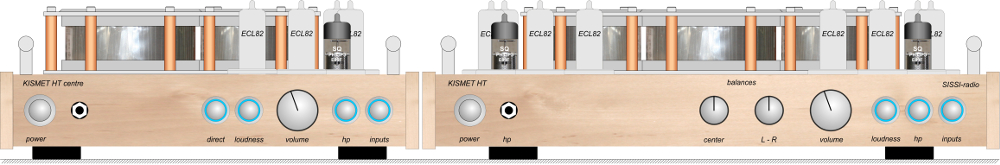

Kismet HT muotoilusuunnitelma, Kismet HT appearance design

Tämän vahvistin on toinen jäsen Kismet vahvistinsarjassa. Sarjan vahvistimia yhdistää käytetty putlo ECL82 ja vastavaiherakenne. Vahvistimeen kuuluu kolme tehovahvistinta, joista kaksi sijaitsee keskusyksikössä ja kolmas erillisessä monoblokissa. Keskusyksikössä on master volume ja balanssien säädöt kaikille kolmelle tehoasteelle.  Vahvistimen rakenne juontaa juurensa 1950 luvun alkuun yli kuudenkymmenen vuoden taakse. Topologia on kuitenkin mielestäni yksi parhaista koskaan kehitetyistä vahvistinrakenteista.

TÄSTÄ VAHVISTIMESTA ON VAIN ALUSTAVA KYTKENTÄKAAVIO JA JOITAKIN SIMULAATIOITA

ONLY PRELIMINARY CIRCUIT DIAGRAM AND A FEW SIMULATIONS ARE PERFORMED FOR THIS AMPLIFIER




23.1.2017: Pääsin ensimmäistä kertaa mallaamaan keskusyksikköä ja keskikanavaa rinnakkain.

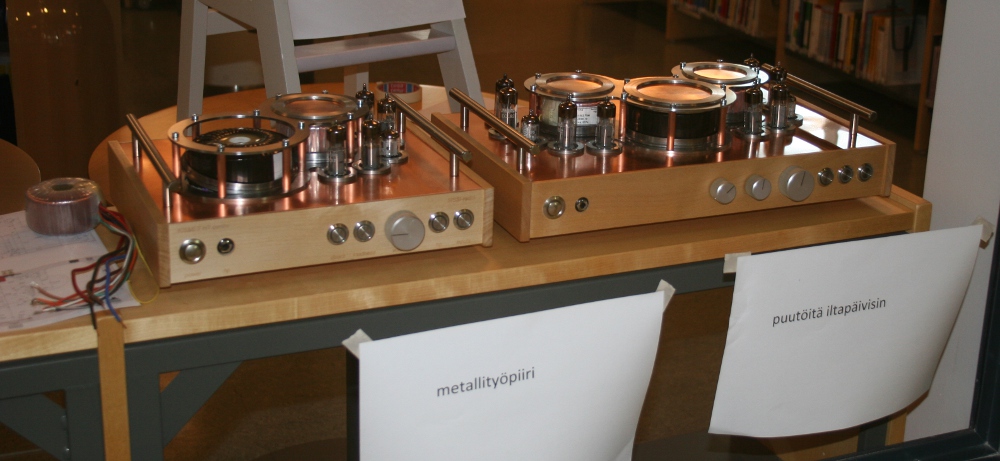

8. - 9.4.2017: Vahvistimet ovat kansalaisopiston kevätnäyttelyssä Turun ammattikorkeakoulun tiloissa Ylhäistentiellä.

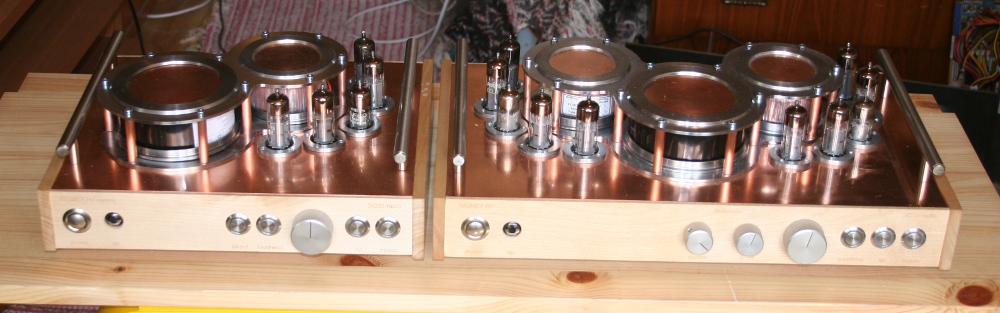

26.4.2017: Vahvistimet ovat ulkoisesti lopullisessa kuosissaan. Vakiovirtageneraattoreina toimivat putket on vaihdettu EF80:ksi.

VAHVISTIMEN SUUNNITTELU/DESIGN OF THE AMPLIFIER

Kismet HT muotoilu design

Kismet HT kytkentäkaavio ja simulaatiot

circuit diagram and simulations

 Kismet HT central unit mechanics Kismet HT centre channel mechanics

VAHVISTIMEN RAKENTAMINEN/CONSTRUCTION OF THE AMPLIFIER



Kismet HT sassis rakenteilla   Kismet HT elektroniikka rakentuu   Kismet HT pohdintoja


PÄIVÄKIRJAT/DIARIES

  Kismet HT central unit    Kismet HT centre channel
