KISMET HT CENTRAL UNIT

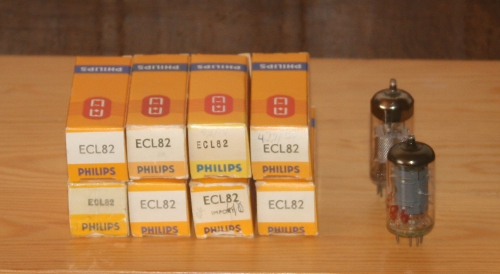

ECL82 PARALLEL PUSH PULL, "CIRCLOTRON", AMPLIFIER 2x20 W

DIARY

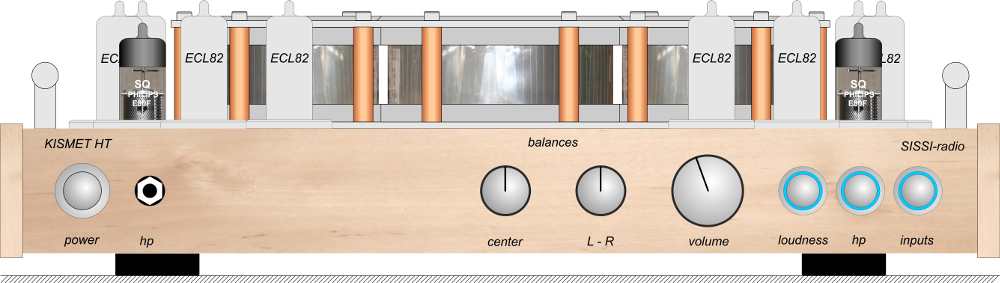

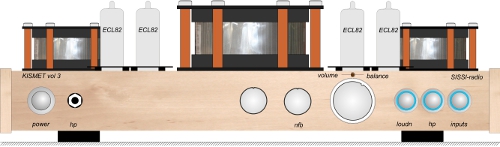

KISMET HT ulkoasusuunnitelma

Tämän vahvistimen syntysanat lausuttiin heinä- elokuun vaihteessa 2014 Portlandissa Yhdysvalloissa. Peruskonstruktiolla on kuitenkin paljon pidempi historia. Ensimmäinen proto syntyi jo kesällä 2010. Proto puolestaan perustui PCL84 testisarjassa kehitettyyn konstruktioon. Proton jälkeen oli vuorossa levysoittimeen tarkoitettu kaksikanavainen vahvistin Kismet vol 1 keväällä 2011. Tämän jälkeen Kismet sarjan vahvistimien kehitys pysähtyi useaksi vuodeksi. Sarjan jatkaminen tuli ajankohtaiseksi keskitehoisen hyvälaatuisen vahvistimen tarpeesta ja näin syntyi Kismet vol 3. Vaihtoehtona oli EL84:lla toteutettu vahvistin. Simulaatiot kuitenkin osoittivat Kismet vol 3:n olen suoritusarvoiltaan selkeästi paremman. Myös muistikuvat proton saundista puolsivat ECL82. Vahvistimen ulkoasussa on otettu huomioon Yhdysvalloissa laajalle levinnyt steampunk alakulttuuria yhdistämällä puuta, kuparia ja näkyvissä olevat putket ja muuntajat.

Tämän vahvistimen hankinnat alkoivat saman aikaisesti Shine vol 3 OTL:n kanssa. Jatkoin kuitenkin kuulokevahvistimen kanssa ja tämä vahvistimen teko on ollut säästäliekillä. Shine vol 3 OTL:n valmistuttua on aika jatkaa tämän vahvistimen tekoa.

Tähän vahvistimeen tuli suurempi muutos 8.11.2015. Tämän aiheutti kysymys "voisiko tähän tehdä kolmannen kanavan keskikaiutinta varten"? Tämä jotta vahvistin soveltuisi paremmin kotiteatterijärjestelmään. Näin syntyi uusi muotoilu ja vahvistin. Nimesin tämän Kismet HT:ksi. Tämä on kokonaan uusi vahvistin. Alla oleva päiväkirja seuraa aluksi Kismet vol 3:n rakentamista ja siirtyy sitten Kismet HT:n rakentamisen seuraamiseen. Tämä siksi, että alkujaan Kismet vol 3 oli tarkoitus lähettää Yhdysvaltoihin ja tämä lähetys peruuntui Kismet HT:n myötä.


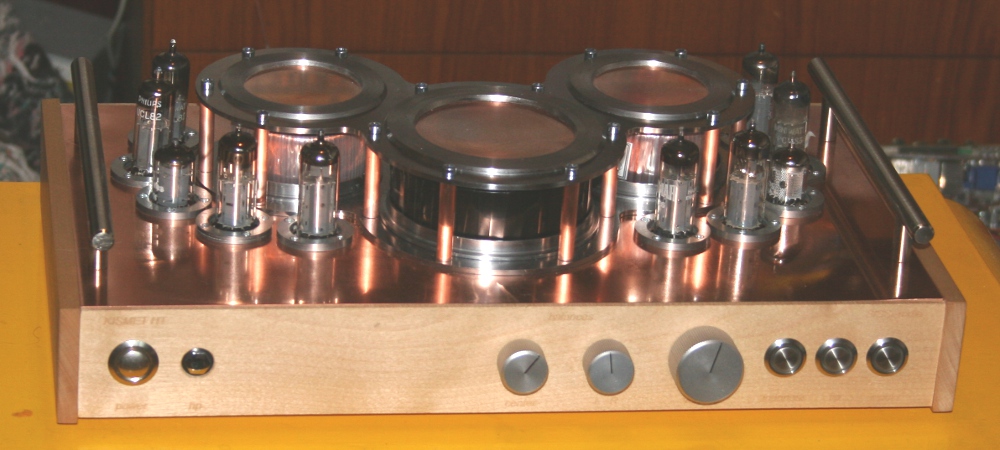

KISMET HT keskusyksikkö 28.12.2016

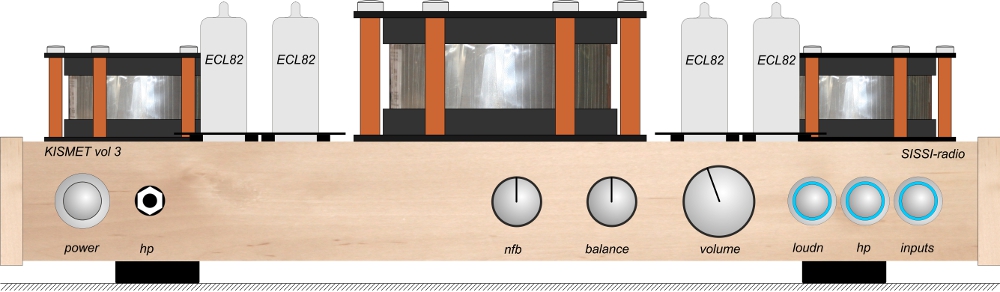

Alustava ulkoasusuunnitelma valmistui 10.8.2014 ja täydentyi viikkoa myöhemmin, kuva alla. Suunnitelma perustui hammondin 432x254x51 teräsalustalle. Toinen leimallinen piirre on toroidi muuntajat niin verkko-osassa kuin päätemuuntajina.  Suorituskykysimulaatiot saatiin päätökseen 16.8.2014. Vahvistimen puuosien tekoon tarkoitettu koivu on peräisin halikkolaiselta Iilikessä sijaitsevalta puusepänverstaalta. Koivu on alunperin tarkoitettu Suomen radiohistoriallisen seuran radion rakennuskilpailuun tarkoitettuun konstruktioon. Puuta jäi kuitenkin niin paljon yli. että sitä riittää useampaankin vahvistimeen. Lähdin toteuttamaan alla kuvattua ulkoasua.

19.8.2014: Keskusyksikön verkko- ja päätemuuntajat on tilattu. Verkkomuuntaja tullaan valmistamaan Puolassa. Päätemuuntajat ovat suomalaista tekoa. Alla verkkomuuntajan spesifikaatiot

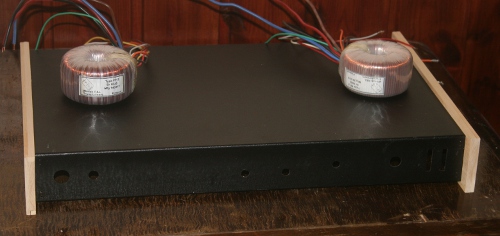

Yllä on kuva sassiksesta, jonkalaista tullaan käyttämään vahvistimessa. Tämä alusta tuli hankittua vuosia sitten ja rei'itettyä esivahvistinta varten. Tätä olisi mahdollista käyttää, mutta luultavasti hankin uuden samanlaisen. Tämä siksi että kuvassa olevat päätypalikat on upotettu sassikseen 4 mm lyhentämään kokonaispituutta. Sassiksen päällä ovat päätemuuntajat.

21.8.2014: Ilmoittautuminen kansalaisopiston puu- ja metallitöihin onnistui varmistaen mekaniikan teon tulevana talvena.

22.8.2014: Päätemuuntajat, etuseinään tulevat kytkimet ja kuulokeliitin saapuivat. Takaseinään tulevat liittimet ovat olemassa aiemmista tilauksista. Vahvistimeen lisättiin EF86 vakiovirtageneraattoriksi. Verkkomuuntajan spesifikaatioissa oli huomioitu mahdollisuus näihin putkiin. EF86:n lisäys pudotti merkittävästi toisen harmoonisen tasoa ja kokonais THD putosi 0,00175 %:sta 0,0010 %:iin. Ulkoasukuvat on päivitetty vastaamaan muuttunutta kytkentää.

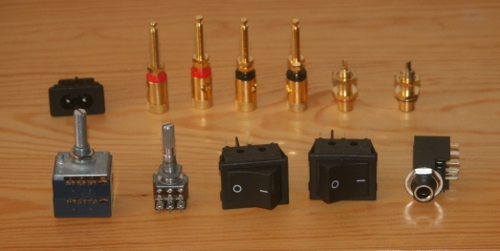

Ylemmässä kuvassa oikealla ovat ulkoasukomponentit ilman nuppeja. Takarivissä vasemmalta ovat verkkoliitin, kaiutinliittimet ja tuloliittimet. Alarivissä ovat vastaavasti volumepotikka, balanssipotikka, verkko ja loudnesskytkimet sekä kuulokeliitin. Alemmassa kuvassa ovat vahvistimeen tulevat putket 8 kpl ECL82 ja 2 kpl EF86.

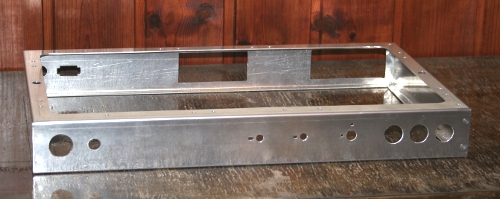

4.9.2014: Hammondin teräs-sassista ei ollut enää saatavissa ja materiaaliksi vaihtui saman valmistajan 1 mm:n alumiini. Materiaali vaikutti kovin hennolta raskaille muuntajille. Alustan vahvistamiseksi sen kannen päälle lisätään 1 mm:n teräslevy ja sen päälle 1 mm:n alumiinilevy.  Tämä vahvistaa sassista riittävästi ja toimii samalla tehokkaana magneettisten häiriöiden suojana. Lisämateriaalit korottavat vahvistinta 2 mm. Samalla tein muitakin muutoksia ulkoasusuunnitelmaan. Lisäsin toiset tuloliittimet ja vastakytkennän säädön. Jälkimmäinen siksi, että kytkimellistä kuulokeliitintä ei saa asennettua uuteen muotoiluun. Uudistetut muotoilukuvat ovat tuolla.

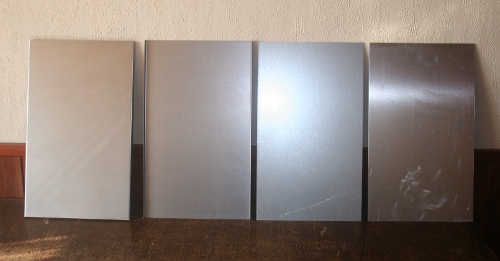

17.9.2014: Sain eilen viimeiset suuret peltiosat, kuva oikealla. Kuvassa vasemmalla ovat kylmävalssatut pohja ja kansi. Niitä seuraa magneettisuojaksi vahvikkeeksi tuleva 1 mm:n sinkitty teräslevy ja oikealla on 1,5 mm:n alumiinilevy, joka tulee niin ikään magneettisuojaksi. Pohja ja kansi ovat taivutetut ja ne tullaan aikanaan maalaaman mustiksi. Kaikista osista puuttuu vielä rei'itykset.

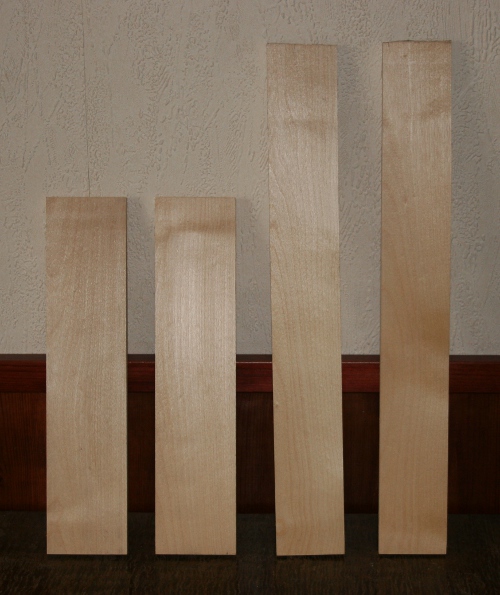

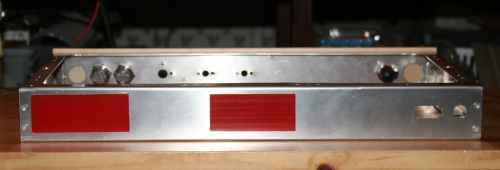

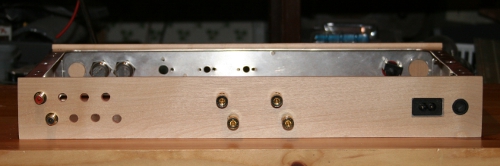

Eilen alkoi myös vahvistimeen tulevien puupaneelien teko. Nämä tullaan liimaamaan epoksilla sassiksen etu- ja takaosaan sekä kummallekin sivulle. Oikealla olevassa kuvassa äärimmäisenä oikealla ovat etu- ja takapaneelien aihiot ja niistä vasemmalle ovat sivuille tulevien paneelien aihiot. Paneelit ovat koivua.

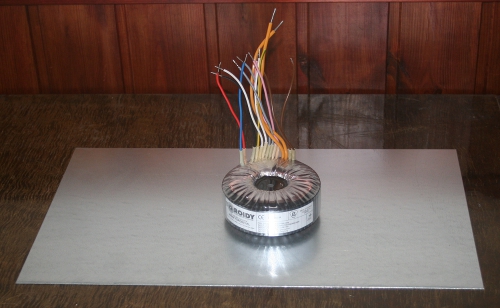

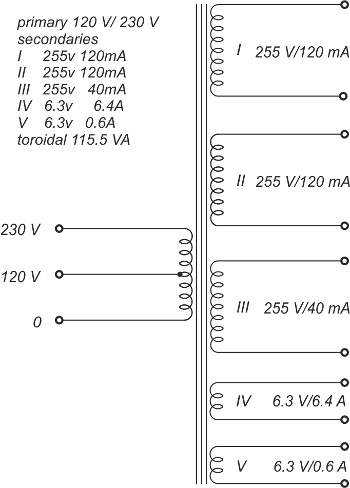

1.10.2014: Verkkomuuntaja saapui tänään. Siinä on ensiöt sekä 120 että 230 voltille. Olin onnistunut arvioimaan muuntajan mitat etukäteen oikein.

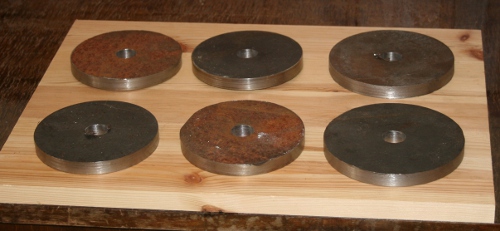

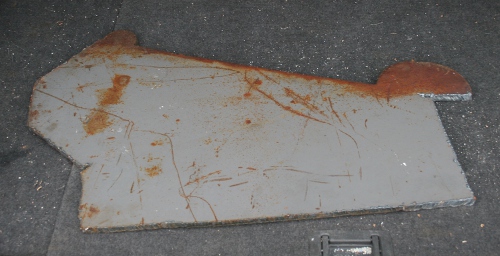

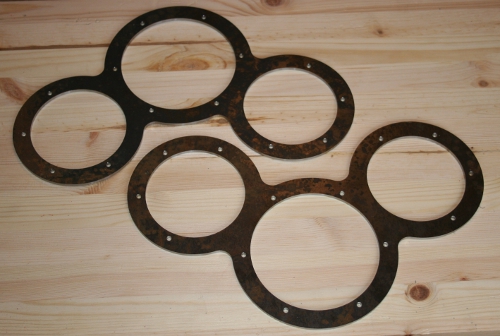

3.10.2014: Kävin romuliikkeessä katsastamassa sopivaa rautalevyä muuntajien suojia varten. Löytyi sopiva pala, josta saan kaikki suojat. Rautalevy oli 12 mm paksua ja pieni pala painoi tuhottomasti. Raudasta tehdään ensin Shine vol 3 OTL vahvistimen muuntajan suoja ja lopusta ainakin osa Kismet vol 3 vahvistimen muuntajien suojista.

5.10.2014: Muotoiluun tuli pieni muutos. Alun perin vahvistimeen ajateltuja nuppeja ei tahtonut saada jolloin ajattelin käyttää n. 30 vuotta vanhoja Salora HIFI-Stereo 6600 nuppeja. Tämä muutti myös volume ja balanssipotikat yhdistelmään, jota käytettiin em. Saloran laitteessa. Nupit ja kytkimet ovat nyt sävyltään lähempänä toisiaan.

14.10.2015: Vahvistimen teossa oli lähes vuoden tauko. Tänä aikana valmistui kuulokevahvistin Shine vol 3 OTL. Tauko johtui pääasiassa vaimoni kuolemasta, joka viivytti tekemisiä n. 7 kk. Tauon päättyessä päivitin ensimmäisenä vahvistimen muotoilun. Olin saanut jo alun perin ajattelemani nupit ja palasin alkuperäiseen muotoiluun. Sassis on hankittuna ja sen materiaaliksi vaihtui alumiini.

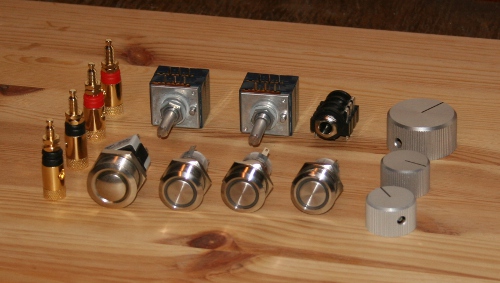

31.10.2015: Alunperiin vahvistimeen aiottujen nuppien jakelija löytyi ja palasin alkuperäiseen muotoiluun. Romuliikkeestä haetusta rautalevystä riitti kaikki muuntajasuojien aihiot, kuva oikealla. Alla on kuva tällä hetkellä olevista komponenteista.

8.11.2015: Sain päivitettyä vahvistimen kytkentäkaavion ja suoritettua uudet simulaatiot. Kytkentään tuli jonkin verran muutoksia. Kytkentäkaavio perustuu simulointeihin, aiemmin rakennettuun yksinkertaiseen protoon ja PCL84 testisarjaan.



8.11.2015: Kismet vol 3:n teko eteni tähän vaiheeseen ennen kuin Yhdysvaltoihin lähetettävä vahvistin muuttui Kismet HT:ksi.

8.11.2015: Yhdysvaltoihin lähetettävän vahvistimen käyttötarkoitus muuttui merkittävästi. Tämä vaati myös ulkoasusuunnitelman muokkaamista. Vahvistimessa on kolme kanavaa, joista kaksi on keskusyksikössa ja kolmas erillisenä monoblokina. Vahvistimilla on yhteinen säätöyksikkö, joka sijaitsee keskusyksikössä. Jotta monobloki olisi käyttökelpoinen yksinäänkin, lisäsin siihen voimakkuuden säädön. Säätö on kuitenkin yksinkertaisin mahdollinen ilman muita toimintoja. Käytettäessä monoblokia yhdessä keskusyksikön kanssa säädetään monoblokin volume maksimiin, Alla on Kismet HT:n ulkoasusuunnitelma, jota lähden nyt toteuttamaan.

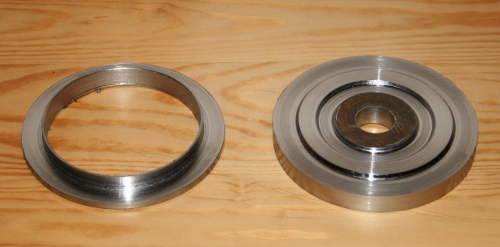

18.11.2015: Keskusyksikön muuntasuojien sorvaaminen alkoi eilen, kuva oikealla. Nämä suojat tulevat päätemuuntajaan. Alaosa vasemmalla on sorvauksen osalta valmis. Oikealla olevan yläosan yläpinta on sorvattu mutta alapuoli on aloittamatta.

6.12.2015: Vahvistimen teko pysähtyi viikolla, sillä sain uuden idean ulkoasusta. Tämän jälkeen suunnittelin sassiksen uudelleen niin, että se sallii erilaiset ulkoasusuunnitelmat. Lähdin toteuttamaan uuden suunnitelman mukaista sassista, kuvat alla.

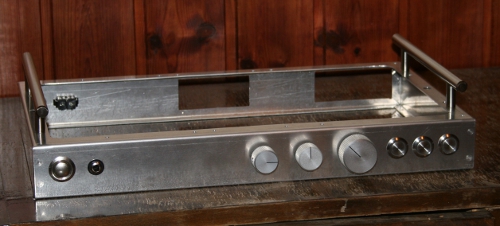

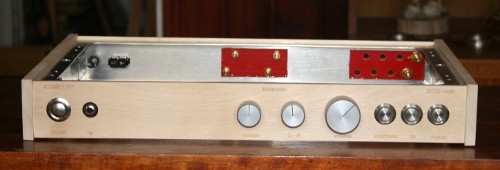

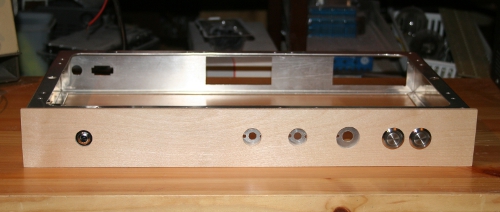

6.12.2015: Alemmasta sassiskuvasta saa jo jonkinlaisen käsityksen miltä vahvistimen etuosa tulee näyttämään.

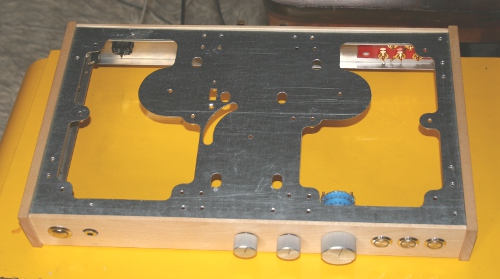

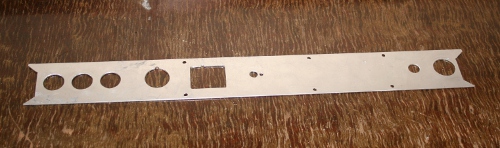

10.12.2015: Keskikanavan pääte- ja verkkomuuntaja ovat tilattu. Sassiksen etuosaan sen sisäpuolelle tuleva alumiinilevy on valmis, kuva alla. Sassiksen etuosan taitokset estävät ilman tätä levyä verkkokytkimen ja äärimmäisenä oikealla olevan kytkimen mutterien kiristyksen. Samalla tähän levyyn saa kiinnitettyä etuosaan tulevan kytkentälevyn. Kytkentälevy on tekeillä.

14.12.2015: Keskusyksikön balanssipotikat ja keskikanavan päätemuuntaja saapuivat.

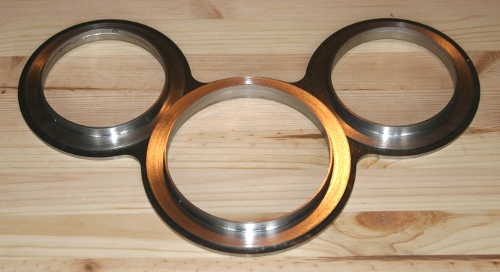

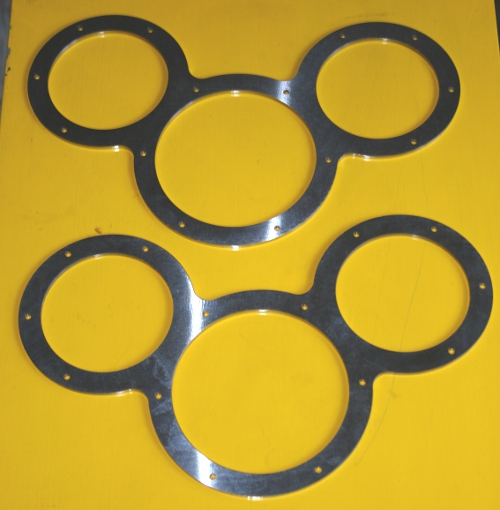

15.1.2016: Päätemuuntajan suojan sorvauksessa tapahtui jotakin odottamatonta, kuva alla vasemmalla. Laipan sorvauksessa se taipui ylöspäin. Tapahtui ns. painesorvaus. En tarkistanut etukäteen sorvin terän kiinnitystä ja niinpä painoin terän varrella laipan ylös. Saa nähdä onko laippa mahdollista oikaista jollakin tavoin. Muussa tapauksessa on tehtävä uusi suoja alusta alkaen. Kuvassa oikealla on aiemmin sorvattu virheetön suoja.

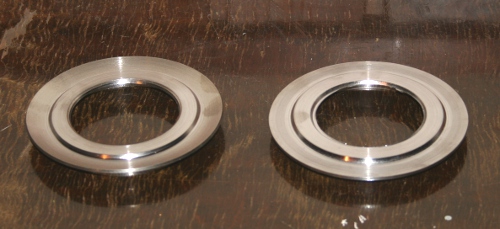

4.2.2016: Päätemuuntajille tulevat kiekot on sorvattu, kuva alla.

25.2.2016: Vahvistimen puupaneelit alkavat valmistua, kuvat alla.



10.3.2016: Muuntajien suojan ylä- ja alaosa on saatu työstettyä. Suojat teki Patrick Ohlson Pirkkalassa.

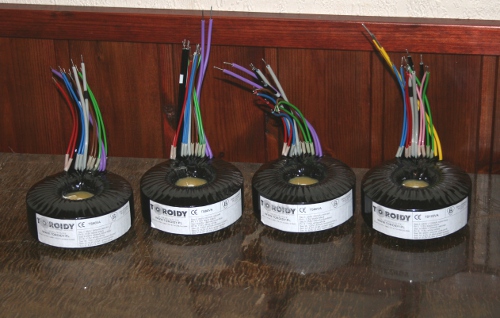

15.1.2016: Verkkomuuntajat tulivat, kuva alla. Oikeanpuoleinen muuntaja tulee keskusyksikköön ja vasemmanpuoleiset ovat keskikanavan muuntajia. Niitä tarvitaan vain yksi ja kaksi muuta ovat tällä hetkellä ilman käyttöä. Keskusyksikköä varten on ollut olemassa jo aiemmin teetetty muuntaja mutta kokemus on opettanut, että on hyvä olla toinen muuntaja varalla.

6.2.2016: Verkkomuuntajan kiekkojen kanssa tuli ongelma. Aihioitten halkaisijat olivat liian pienet. Muita aihioita ei enää ollut, joten hain romuliikkeestä lisää materiaalia, kuva alla. Tästä tullaan sahaamaan uudet aihiot.

26.2.2016: Paneelien teko jatkuu, kuva alla.

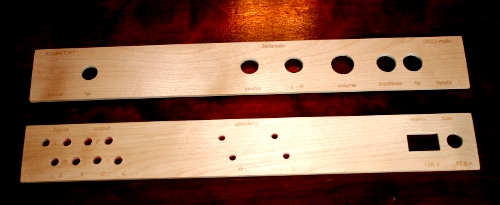

10.3.2016: Etu- ja takapaneelissa ovat nyt tarvittavat tekstit. Tekstit tehtiin Salon seripainossa laserkaiverruksella. Tekstit ovat vaaleita, koska tummemmilla teksteillä koivu kellastuu ympäristöstä. Vahaus tuo tekstit paremmin esilla.

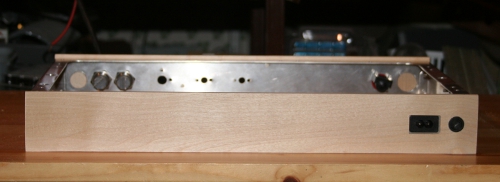

16.3.2016: Koivupaneelit on liimattu 13.3. ja päätypalikat sahattu oikeisiin mittoihin eilen tiistaina kansalaisopiston puutöissä. Nyt pääsee jo sovittamaan etu- ja takapaneelin komponentteja.

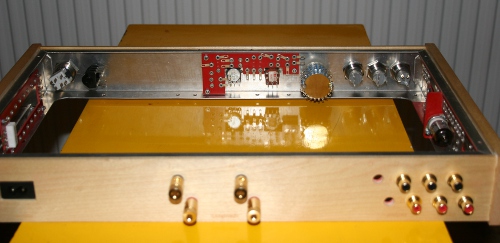

24.3.2016: Vahvistimen oikean päädyn komponenttisijoittelu tuotti pitkään ongelmia. Lopultakin ongelma ratkesi, kuva oikealla. kytkentälevystä tuli lopulta jopa väljä. Vaati myös pienen kytkentämuutoksen keskikanavan lähdön katodiseuraajaan.

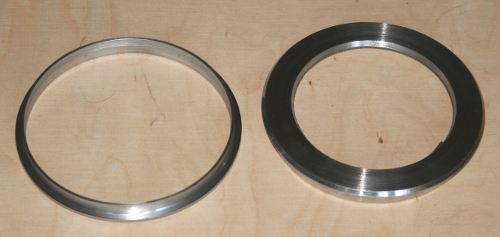

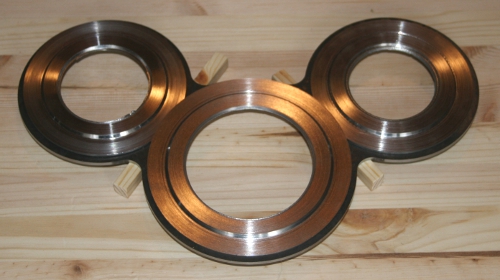

2.4.2016: Muuntajasuojan kiekot on nyt sorvattu. Viimeinen kiekko valmistui viime keskiviikkona. Päätemuuntajien kiekkojen sovitus tapahtui loppuun asti eilen. Yläosan kuva on alla. Kiekot ovat vain pudotettu kehyksen aukkohin. Oikealla on sama alaosan kanssa.

25.10.2016: Vahvistimen teko on jatkunut. Aiemmat muuntajasuojan verkkomuuntajan kiekot osoittautuivat halkaisijoiltaan liian pieniksi. Niinpä teetin uudet ylä ja alaosat hieman muutetulla mitoituksella. Suojat saapuivat syyskuun alupuolella. kuva oikealla.  Myös muuntajasuojien  kiekkojen sorvaus on hyvässä vauhdissa. Kuvassa alla ovat verkkomuuntajan kiekot.

25.10.2016: Jo aiemmin ovat valmistuneet kuulokekuunteluun tulevan keinokuorman kytkentälevy vasempaan päätyyn  ja loudness komponenttien levy vahvistimen etuosaan, kuvat alla.

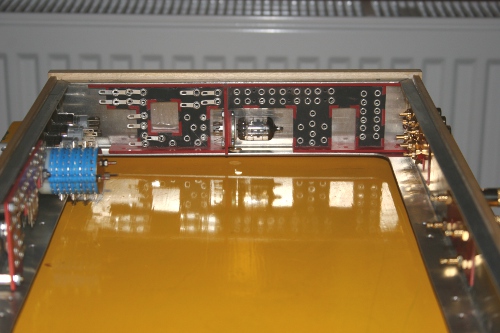

25.10.2016: Oikeaan päätyyn tuleva asennusalusta on nyt valmis, kuva alla. Kuvassa näkyy keskikanavan lähdössä oleva putki EC900 (PC900).

10.11.2016: Vahvistimen takaosaan tulevan kuulokereleen pidin on valmistunut, kuva alla. Kuvassa näkyy myös osa kannen häiriösuojaa.

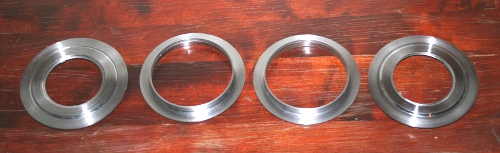

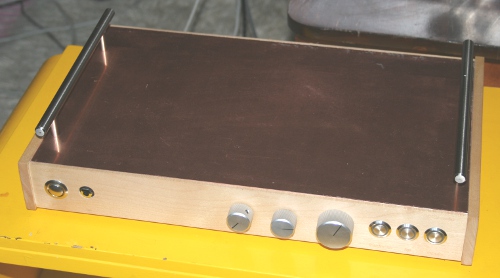

11.11.2016: Muuntajasuojiin tulevat kiekot on nyt sorvattu. Viimeinen valmistui viime keskiviikkona. Verkkomuuntajan suojaan tulevaan kiekkoon on liimattu kuparinen keskiosa, kuva oikealla. Häiriösuojat ja kupariset kansi ja pohja ovat sovitetut sassikseen, kuva alla. Pohjan ja kannen kupariset aihiot sain viime keskiviikkona.



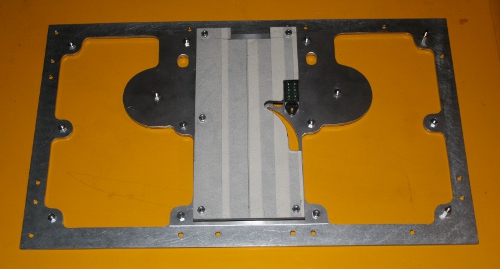

14.11.2016: Muuntajien alle tulevan häiriösuojan mitoitus  on lisätty mekaniikkakuviin ja itse suoja näyttää alla olevan kuvan mukaiselta.


17.11.2016: Lisäsin häiriösuojan tukilevyjen mitoituksen ja muuntajasuojien ylä ja alakiekkojen mitoituskuvat mekaniikkasuunnitelmiin.

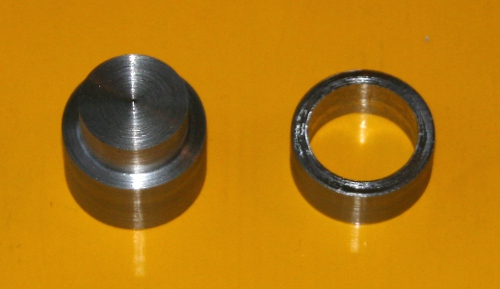

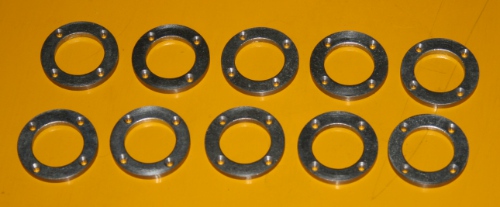

18.11.2016: Putkien kanteen tulevat kaulukset on tehty, kuva alla.  Aihioina on käytetty 24 mm:n pultin aluslevyjä.

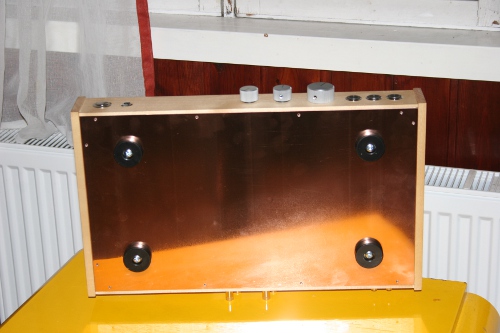

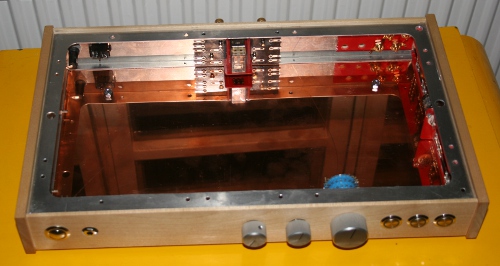

19.11.2016: Piti ottaa kuva pohjalevystä päältäpäin kun häiriösuojat oli poistettu. Pohjalevy on kuin peili, kuva alla.

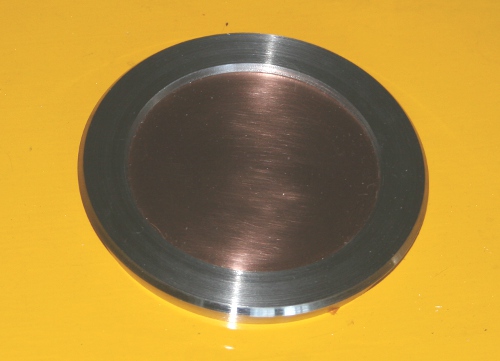

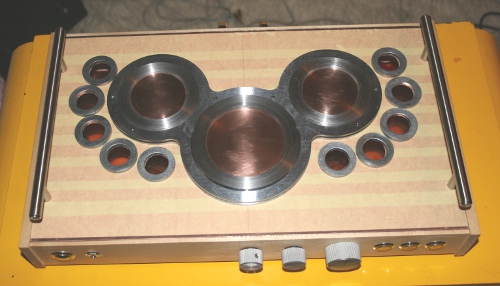

19.11.2016: Muuntajasuojan yläosan komponentit ovat joitakin viimeistelyjä (kiilloitus) vaille valmiit. Kiekkojen keskiaukkoihin on liimattu kuparilevyt, kuva alla. Kuvassa ei ole muuntajia. Alaosan komponentit ovat myös valmiit, mutta korotusputket puuttuvat. Vahvistimen kansi on vielä suojattu maalarin teipillä putkien kauluksien sovituksen takia.

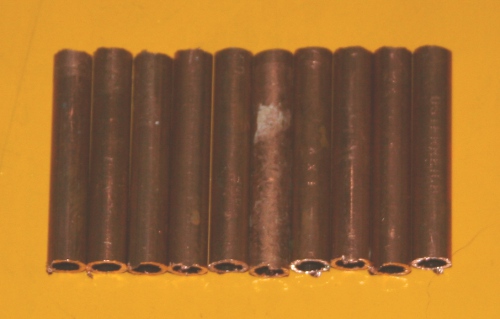

24.11.2016: Kuvassa alla ovat muuntajien suojan ylä- ja alakehyksen väliin tulevien kupariputkien aihiot.
1.12.2016: Kuparikannen, putkien kauluksien ja putkien asemoimiseksi keskenään oikein, tein sitä varten työkalut, kuva alla.

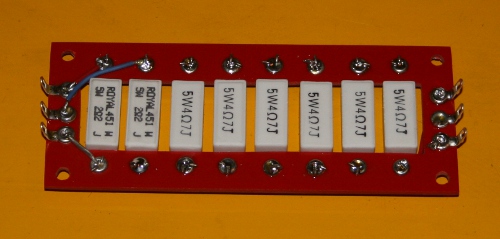

23.12.2016: Tästä se alkaa nimittäin vahvistimen kytkeminen, kuva alla. Kysymyksessä on kuulokekuuntelussa tarvittava keinokuorma ja vaimennin. Tämä on ensimmäinen valmis kytkentälevy. Kuvassa oikealla kuulokesovitin on paikoillaan ja kytketty kuulokeliittimeen. Myös verkkoliitin, sulakepesä ja verkkokytkin on kytketty.

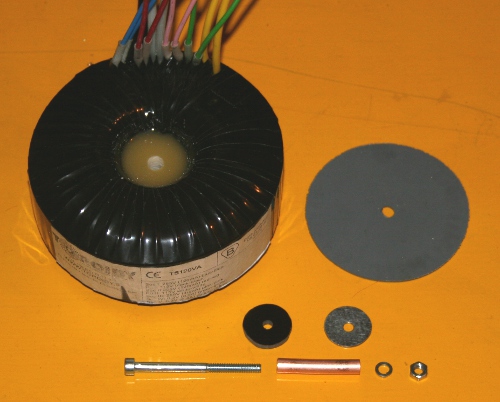

25.12.2016: Alla olevassa kuvassa ovat verkkomuuntajan asennuksessa tarvittavat komponentit. Ylärivissä oikealla on 1mm:n kuminen aluslevy muuntajan ja metallipinnan väiin. Keskirivissä ovat aluslevyt. Vasemmanpuoleinen tulee muuntajan yläosan keskivaluun poraamaani syvennykseen. Materiaalina on 3 mm:n lasikuitulaminaatti. Oikealla oleva aluslevy tulee häiriösuojien vahviketta vasten sassiksen alapuolelle. Materiaali on 1 mm:n sinkitty teräs. Alarivissä ovat vasemmalta oikealle kiinnitysruuvi, keskireikään tuleva 6 mm:n kupariputki, jousialuslevy ja mutteri. Verkkomuuntajan asennuksessa tuli pieni ongelma. Muuntajan keskireikä ei ollut aivan keskellä muuntajaa. Tästä syystä suurensin sassiksen kiinnitysreiän 4 mm:stä 10 mm:iin. Näin sain pienen säätövaran muuntajan keslittämiseksi suojaan.

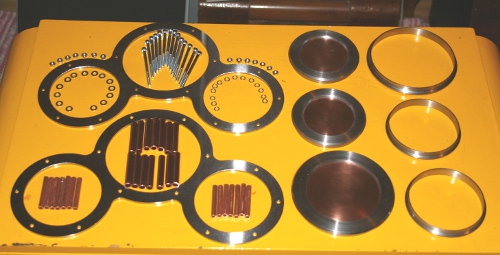

27.12.2016: Muuntajasuojaan tulevat komponentit ovat alla. Kiinnitykseen tulevat osat mukaanlukien niitä on 95 kpl. Ylemmän kehyksen aukoissa ovat ruuvit ja aluslevyt sekä yläpuolella mutterit. Alemman kehyksen keskiaukossa ovat kupariset korotusputket ja muissa aukoissa korotusputkien sisään tulevat ohjainputket. Äärimmäisenä oikealla ovat alakehyksen kiekot ja niiden vasemmalla puolella yläkehyksen kiekot. Näihin kiekkoihin on liimattu kupariset keskiöt.

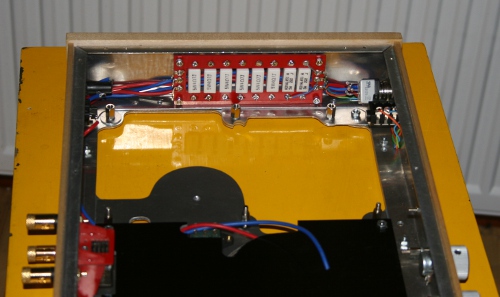

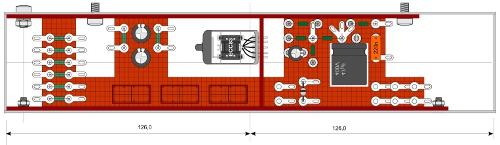

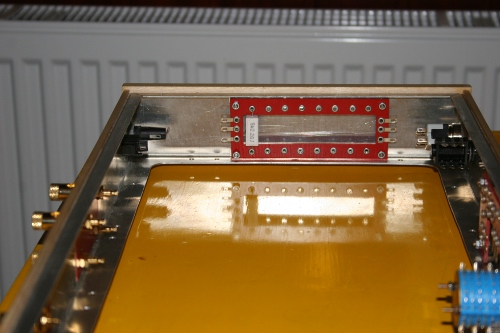

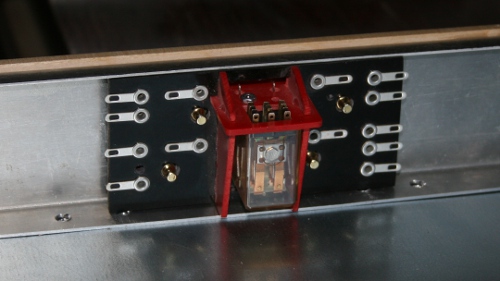

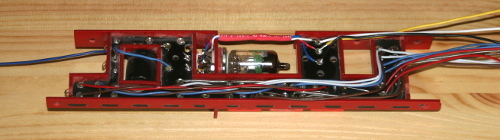

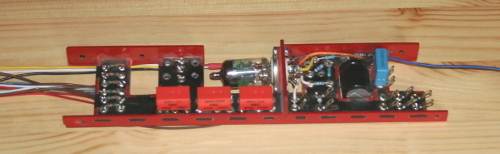

16.6.2018: Alla olevissa kuvissa on oikeaan päätyyn tuleva tulojen valintareleiden  ja keskikanavan lähdön kytkentäalusta kalustettuna.

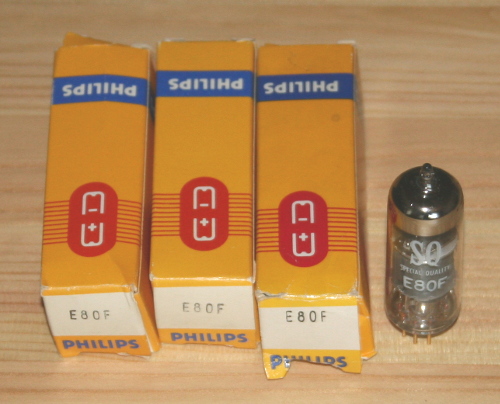

6.7.2018: Vaihdoin vielä kerran vakiovirtageneraattien putket. Uusi tyyppi on E80F. Tämä on lähempänä alun perin käyttämääni EF86:tta kuin EF80.

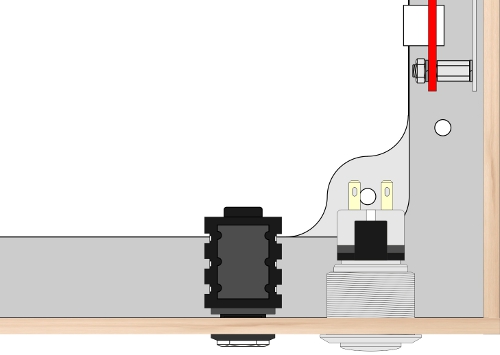

17.11.2016: Häiriösuojan mitoituksessa tuli virhe. Asennuslevyn kiinnike tuli liian lähelle verkkokytkimen jännitteellisiä osia, kuva alla.  Onneksi virhe on helposti korjattavissa korotusholkilla ja muoviruuvilla.

18.11.2016: Jotakin tulee vamiiksikin. Alla on kuva vahvistimen pohjalevystä.

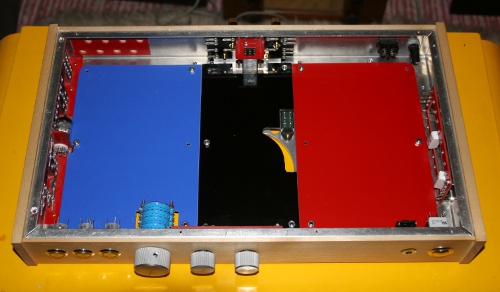

19.11.2016: Ensimmäinen kytkentälevyn aihio (virtalähde) on muodossaan ja sovitettu paikalleen, kuva alla. Levyn pinnassa on vielä maalarin teippi. Kuvassa on näkyvissä myös verkkojännitteen vaihtokytkin (120V/230V).

20.11.2016: Kytkentälevyjen aihiot ovat valmiit, kuva alla.

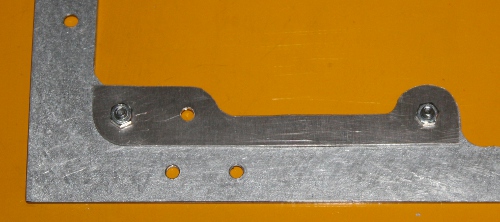

23.11.2016: Ratkaisin liian lähelle jännitteellisiä osia menneen kiinnikkeen ongelman siirtämällä kiinnikettä 20 mm, kuva alla. Tätä varten tein lisäpalan, jonka kiinnitin kiinnikkeiden reikiin.  Tämä lisäpala toimii samalla kiinnikkeiden aluslevynä, joita tarvitaan oikean ja vasemman kanavan reunimmaisten kiinnikkeiden alle.

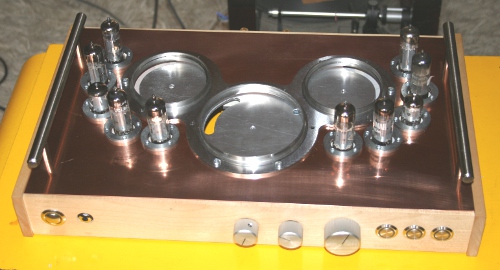

4.12.2016: Vahvistimen kansilevy on rei'itetty ja lakattu kuva alla. Kannen työstössä tapahtui vahinko, joka jäi näkyviin viimeistellyssä kuparilevyssä. Putken kauluksen kiinnitysreiän viilaamisessa viila lipsahti jättäen n. 2 cm pitkän naarmun.

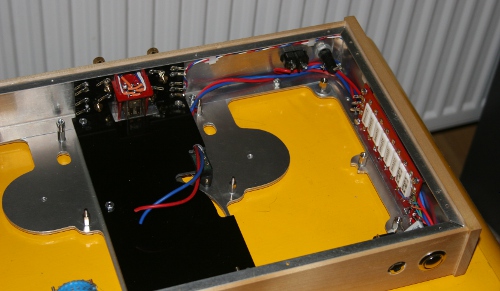

24.12.2016: Kuulokerele on nyt kytketty, kuva alla. Kuulokekytkennät ovat nyt kokonaisauudessaan valmiit.



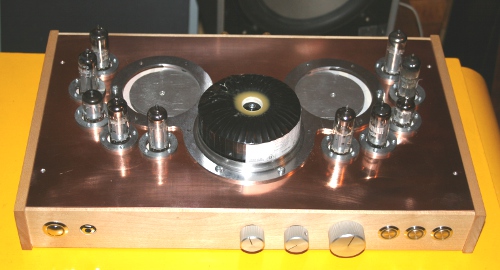

25.12.2016: Verkkomuuntaja on nyt asennettu paikoilleen.  Alakiekko on hiukan ahdas mutta ei aiheuta ongelmia.



30.12.2016: Vaihdoin 10 mm:n jalkatassujen tilalle 15 mm:n versiot. Tänään verkkomuuntajaan kytkettiin jännite ensimmäisen kerran.

31.1.2017: Vein verkkomuuntajan yläkiekon Salon seripainoon, johon kaiverretaan verkkomuuntajan tiedot. Samoin vein kuparisen pohjalevyn, johon kaiverretaan keskusyksikön kytkentäkaavio.

26.4.2017: Vaihdoin vahvistimien vakiovirtageneraattorit EF80 tyyppisiksi. Muutokselle ei ollut teknistä tarvetta. Aiempi vakiovirtageneraattori EF86 ei vain oikein istunut ulkoasuun, oli liian pieni. EF86 toimi aavistuksen verran paremmin mutta lopulliseen suorituskykyyn muutoksella ei ole vaikutusta. Ero on kompensoitavissa ohjainputkien anodivastuksilla.

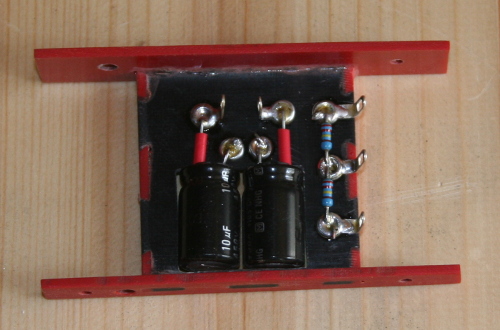

11.6.2018: Vaihdoin keskikavan ulostulojen kondensaattorien paikat vahvistimen takaosaan. Kondensaattorit olivat liian suuria alunperin ajatellulle paikalle. Tätä varten tein uuden kiinnitysosan. Uudet osat ovat kuvassa alla.

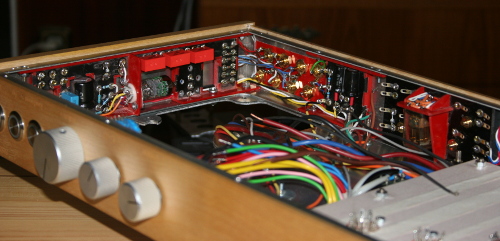

25.6.2018: Tulo ja lähtöliittimet on kytketty. Kytkennöistä ei saanut kovin siistejä johtuen jäykästä lanjasta. Kytkennöissä on käytetty on monisäikeistä teflon eristeistä lankaa.
