Idea
tästä vahvistimesta lähti Ruska
vahvistimesta. Ruska vahvistimen kotelossa olisi yksinkertaista ja
nopeaa testata kytkennän toimivuus. Tarkoitus ei ole rakentaa
varsinaista viimeisteltyä vahvistinta vaan ainoastaan testata
toimivuus ja ideoida muotoilua. Ideoinnissa vahvistin on sovitettu valmiina
saatavaan 254 mm x 432 mm sassikseen. Layout on sama kuin Ruska
vahvistimessa ainoastaan sovitettuna 11-sarjan putkille. Maskin ja
liittimien muoto on puolestaan lainattu Shine

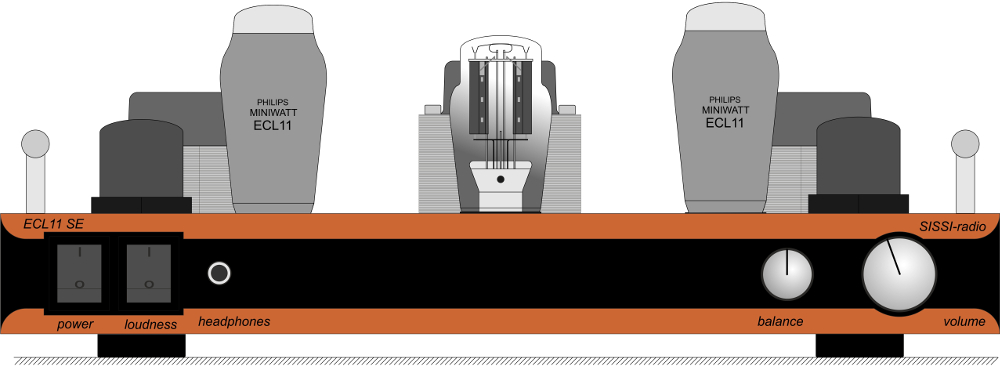

vahvistimilta. Alla on kuva muotoiluidoinnista.
Mieli muuttuu. Tein kokeiluja kansalaisopiston
puutöissä jonka seurauksena vahvistin tullaan rakentamaan.
Kokeilujen seurauksena myös muotoilu muuttuu. Myös kytkentäkaavio
muuttuu, vahvistimesta jäävät pois EBC11 putket. Koko
kaksikanavaisessa vahvistimessa ovat putket AZ11 tasasuuntaajana ja
vahvistimina ECL11:sta. Avaan vahvistimelle myös päiväkirjan. Vahvistin
nimettiin lokakuun 2018 alkupäivinä ELSE 11 SE:ksi. Nimiehdotus
tuli kyselyyn Suomen radiohistoriallisen seuran foorumilla.
|
|
|
|
|
|
|
|
